Cọc tiếp địa tên tiếng anh là Ground rod, cọc được thiết kế là một thanh kim loại với nhiều hình dạng khác nhau thường là hình trụ tròn có thể là dạng ống hoặc hình chữ V. Một đầu của cọc được vót nhọn để dễ dàng đóng xuống đất, đầu còn lại được làm bằng phẳng hoặc tiện ren để dễ thi công hoặc nối các cọc lại với nhau. Theo TCVN 9385:2012 thì cọc tiếp địa là một vật dẫn chôn dưới đất và tiếp xúc chặt chẽ với đất, từ đó hình thành mối nối điện có hiệu quả với toàn khối đất.
Cọc tiếp địa Ram Ratna là sản phẩm được sản xuất và cung cấp bởi Tập đoàn RR Global một trong những nhà sản xuất hàng đầu của Ấn Độ về các sản phẩm tiếp địa và chống sét.
Cọc Tiếp Địa Ram Ratna là một loại cọc tiếp địa được sử dụng rộng rãi trong ngành điện lực và xây dựng. Cọc này được sản xuất từ thép mạ đồng, với công nghệ mạ tiên tiến giúp tăng độ bền và chống ăn mòn.
Cọc tiếp địa Ram Ratna có khả năng chịu tải cao và đáp ứng được các tiêu chuẩn an toàn điện. Nó được thiết kế để tăng cường hệ thống tiếp địa và giảm thiểu rủi ro trong trường hợp sự cố điện.
Ngoài ra, cọc tiếp địa Ram Ratna còn có khả năng chống sét và giảm thiểu nhiễu điện. Do đó, nó được sử dụng rộng rãi trong các công trình xây dựng, nhà máy, nhà kho và các tòa nhà cao tầng.
Với các tính năng vượt trội và chất lượng đáng tin cậy, cọc tiếp địa Ram Ratna được xem là một trong những giải pháp tiếp địa hiệu quả nhất cho các ứng dụng điện lực và xây dựng.

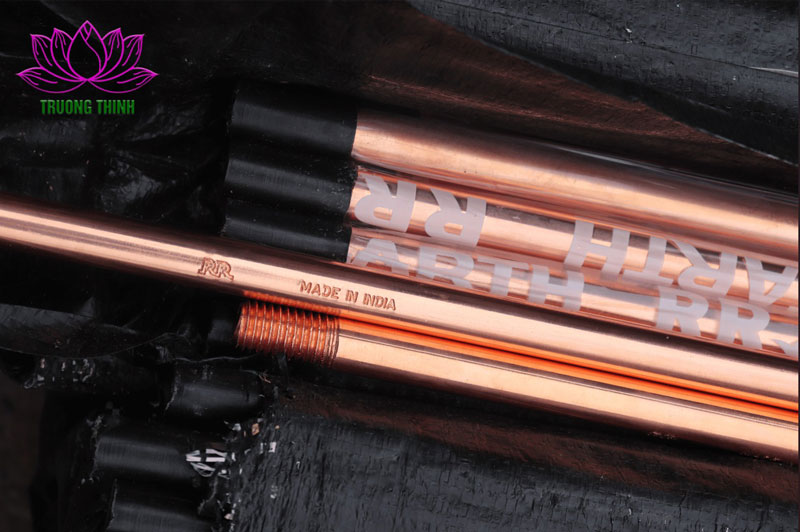

Cọc tiếp địa Ram Ratna
Thông Tin Sản Phẩm Cọc Tiếp Địa Ram Ratna
Sản phẩm cọc tiếp địa Ram Ratna đã được sử dụng rộng rãi trong các công trình xây dựng, nhà máy, nhà kho, tòa nhà cao tầng và các ứng dụng điện lực khác trên toàn thế giới.
Tập đoàn RR Global luôn cam kết cung cấp sản phẩm cọc tiếp địa Ram Ratna chất lượng cao và đáp ứng được các yêu cầu của khách hàng với giá cả hợp lý và dịch vụ hỗ trợ chuyên nghiệp.
Thông tin sản phẩm cọc tiếp địa Ram Ratna D16x2,4m:
Tên sản phẩm: Cọc tiếp địa thép mạ đồng – Copper Boned Earth Rod
Mã sản phẩm: RR-ERT-5824A
Thương hiệu: Ram Ratna
Xuất xứ: Ấn Độ
Chiều dài cọc: 2400mm
Đường kính thân cọc: 16mm
Tiện ren: 2 đầu
Đường kính ren cọc: 5/8”
Lớp mạ đồng: 25microns
Khối lượng cọc (không có phụ kiện): 3,79 kg
Quy cách đóng gói: 10 cọc/1 bó
Mã thép: AISI ASE 1810
Quy Trình Sản Xuất Cọc Tiếp Địa Ram Ratna
Quy trình sản xuất cọc tiếp địa có thể khác nhau tùy thuộc vào loại cọc và theo tiêu chuẩn chất lượng của khách hàng. Tuy nhiên dưới đây là quy trình mô tả sản xuất cọc tiếp địa Ram Ratna cơ bản ngắn gọn nhưng đầy đủ.

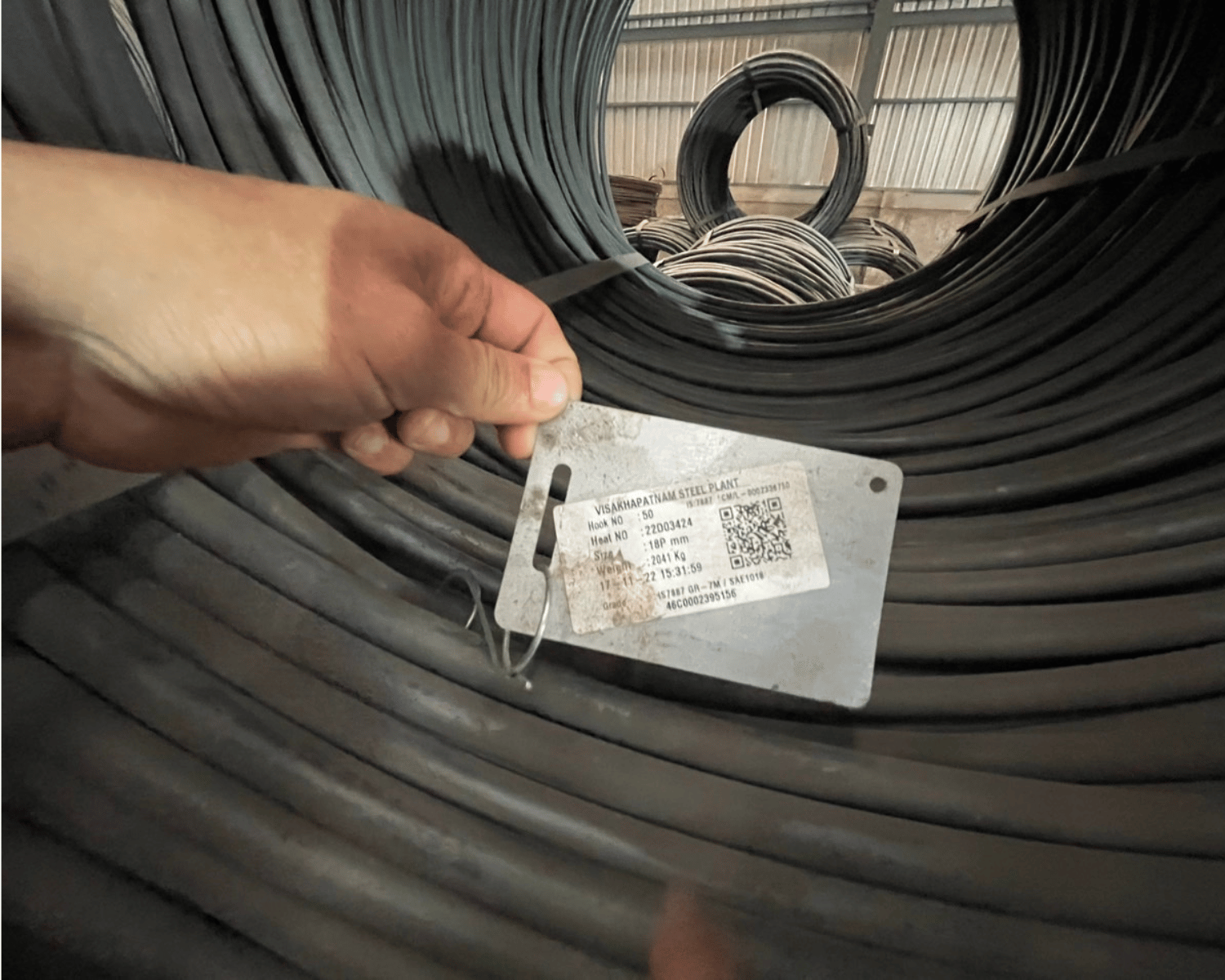

Tập đoàn RR Global nhập thép cuộn. Mã thép AISI ASE 1810, phi 18 để sản xuất cọc tiếp địa. Thép AISI ASE 1810 là thép carbon thấp, có khả năng hàn cực tốt. Nó được coi là thép tốt nhất cho các thành phần carbon hóa. Độ bền kéo thấp, độ dẻo cao, khả năng tạo hình tốt.

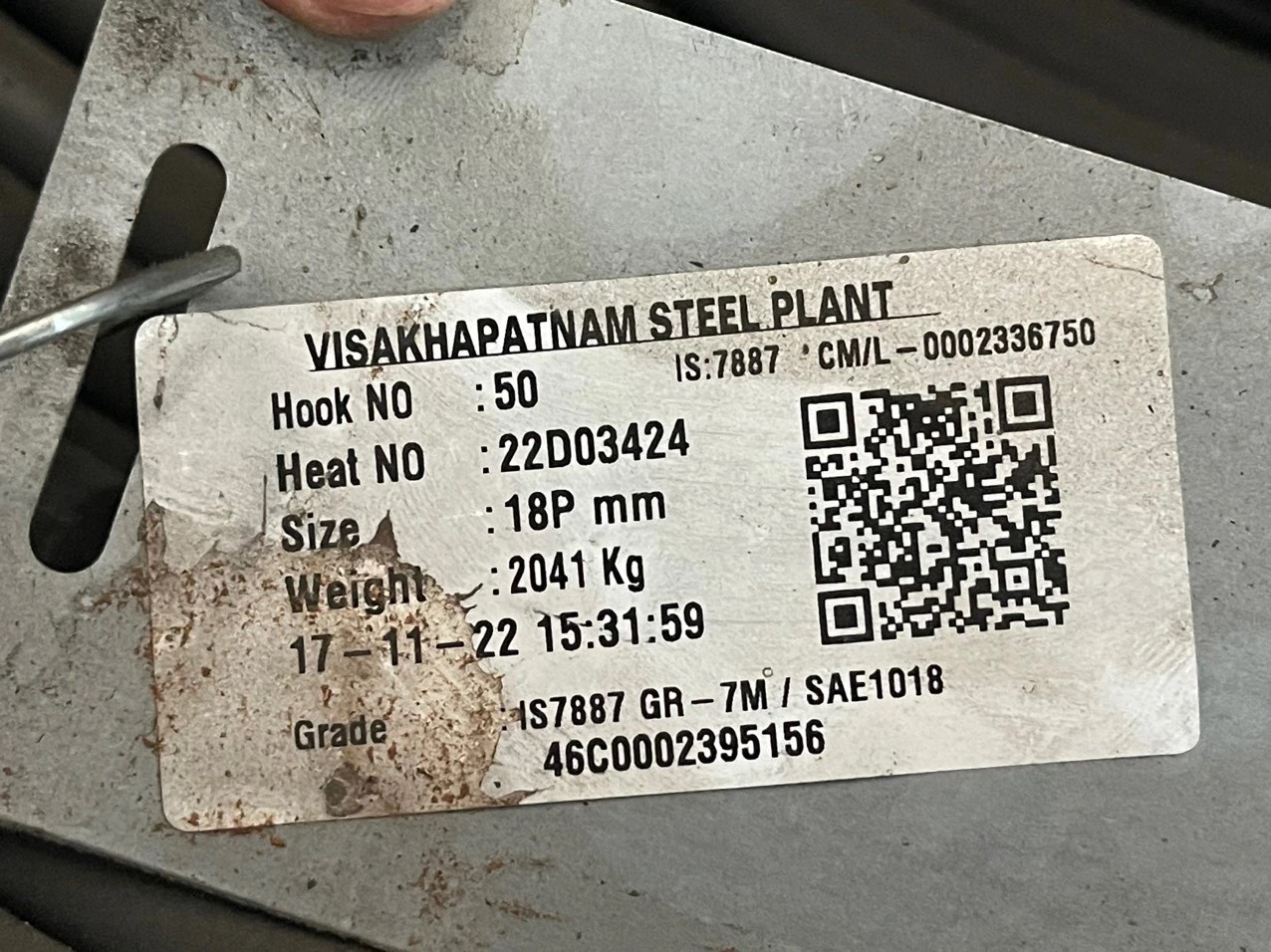

Chứng nhận nguồn gốc, chất lượng thép
Bước 1: Xử lý thép và tạo kích thước
Cho thép vào máy liên hợp uốn thẳng sau đó cắt thành từng đoạn có độ dài theo yêu cầu.

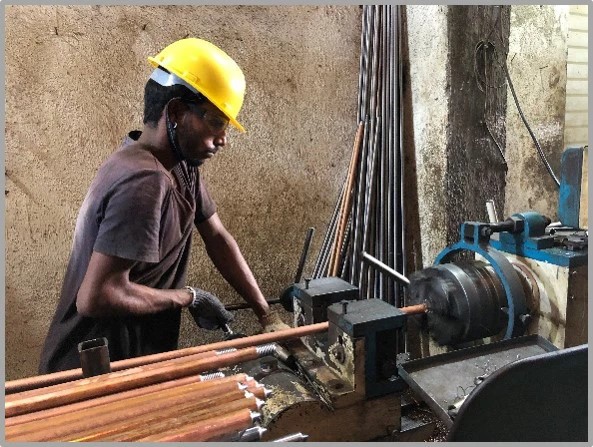

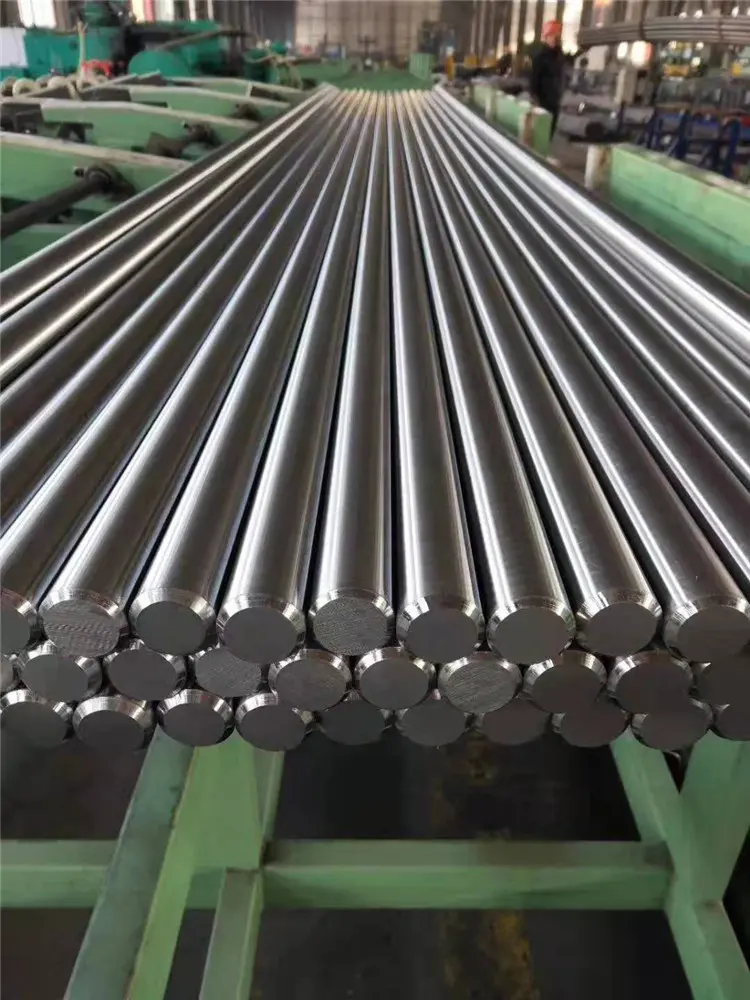

Thanh thép được cắt thành từng đoạn có kích thước phù hợp D14.2, D16, D18… sau đó tiện ren 2 đầu
Bước 2: Mạ cọc

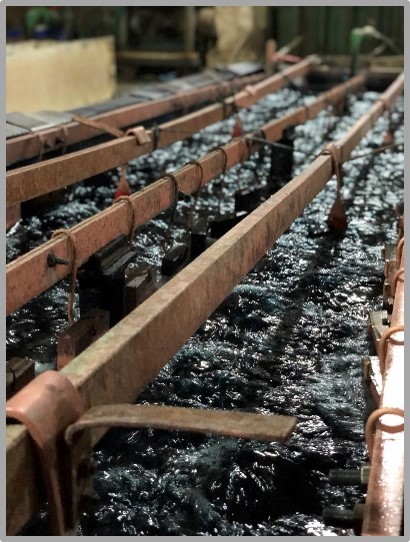

Cọc được mạ bằng phương pháp điện phân trong môi trường đồng Sunfat. Trung bình cọc ngâm trong bể mạ một phút sẽ được 1 microns. Thời gian mạ phụ thuộc vào hai yếu tố: dòng điện trong quá trình mạ mạnh hay yếu hoặc dung dich đồng Sunfat nhiều hay ít.
Quá trình mạ cọc
Bước 3: Vệ Sinh và QC cọc.

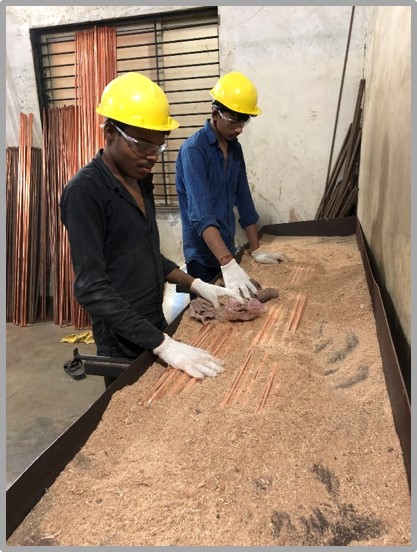

Cọc từ trong bể mạ đưa ra ngoài sẽ được lau khô và cho vào khay có chứa mùn cưa để làm sạch và tạo độ bóng sau đó được nhân viên QC kiểm tra kỹ lại lần lượt sản phẩm.
Vệ Sinh và QC cọc
Bước 4:. Đóng Gói Cọc
Sau quá trình kiểm tra sản phẩm của nhân viên QC, cọc sẽ được cho vào từng túi nilon bó lại và lớp ngoài cùng sẽ là bao tải dứa.
Catalogue
Catalogue cọc tiếp địa Ram Ratna
Test Report Cọc RR
Bản thông số kỹ thuật cọc D16 của Ram Ratna.
Chứng nhận tiêu chuẩn ISO 9001:2015 của cọc
Bản kiểm tra tính cơ học của cọc RR.
Bản chứng chỉ kiểm tra cọc D16x2,4m
Hướng Dẫn Sử Dụng Cọc Tiếp Địa Ram Ratna Đúng Tiêu Chuẩn
Quy định về thi công cọc tiếp địa được nêu rõ trong phần 5, TCVN 9385: 2012 như sau:
Cọc tiếp địa phải được đóng sâu xuống đất tới độ sau quy định bởi thiết kế. Đất phải liền thổ và chèn chặt lên toàn bộ chiều dài của điện cực đất. Khi chọn vị trí đóng điện cực đất, phải chọn nơi sẵn có độ ẩm cao nhất nếu điều kiện thực tế cho phép.
Độ sâu lắp đặt điện cực đất thanh hoặc ống kim loại dạng cọc nhọn do thiết kế quy định nhưng nên ở trong khoảng từ 0,5 m đến 1,2 m tính từ đỉnh cọc đến mặt đất liền thổ. Cần chọn độ sâu lắp đặt điện cực lớn khi điện trở suất của đất giảm theo độ sâu.
Chiều dài của cọc tiếp địa do thiết kế quay định nhưng nên ở trong khoảng 2,5m đến 3m. Cho phép hàn nối nhằm tăng chiều dài của điện cực trong trường hợp điện cực đất cần có chiều dài lớn hơn 3m. Miễn là không suy giảm tính liên tục về điện và về cơ của điện cực.
Trừ khi có quy định khác, cọc tiếp đất đóng thẳng hoặc nghiêng thuộc hệ thống nối đất của một phân xưởng phải đóng cách nhau không quá 20 mét và nối với nhau bằng các đoạn điện cực đất nằm ngang để hình thành một mạch vòng điện cực bao quanh phân xưởng đó.
Khi đóng cọc tiếp địa xuống đất, phải sử dụng chụp đầu cực chuyên dùng để không làm hỏng đầu trên của điện cực. Trong trường hợp đất quá cứng, cho phép sử dụng khoan mồi có đường kính mũi khoan nhỏ hơn đường kính của cọc tiếp địa sao cho khi đóng điện cực đó xuống lỗ khoan, các lớp đất phải chèn chặt lên toàn bộ chiều dài của nó.
Dây nối giữa các cọc tiếp địa phải có tiết diện không nhỏ hơn tiết diện của dây nối đất chính.
Kiểm Tra Bảo Trì Định kỳ Hệ Thống
Trong quá trình sử dụng, hàng năm chú ý kiểm tra và bảo trì hệ thống bằng cách kiểm tra các mối hàn, kẹp liên kết trong các hố tiếp địa…nếu liên kết kém cần kết nối lại ngay, đồng thời kiểm tra điện trở của hệ thống chống sét để đảm bảo hệ thống luôn hoạt động tốt hoặc nếu có sự cố thì kịp thời khắc phục, tránh những rủi ro đáng tiếc xảy ra.
Nhà Phân Phối Độc Quyền Tại Việt Nam

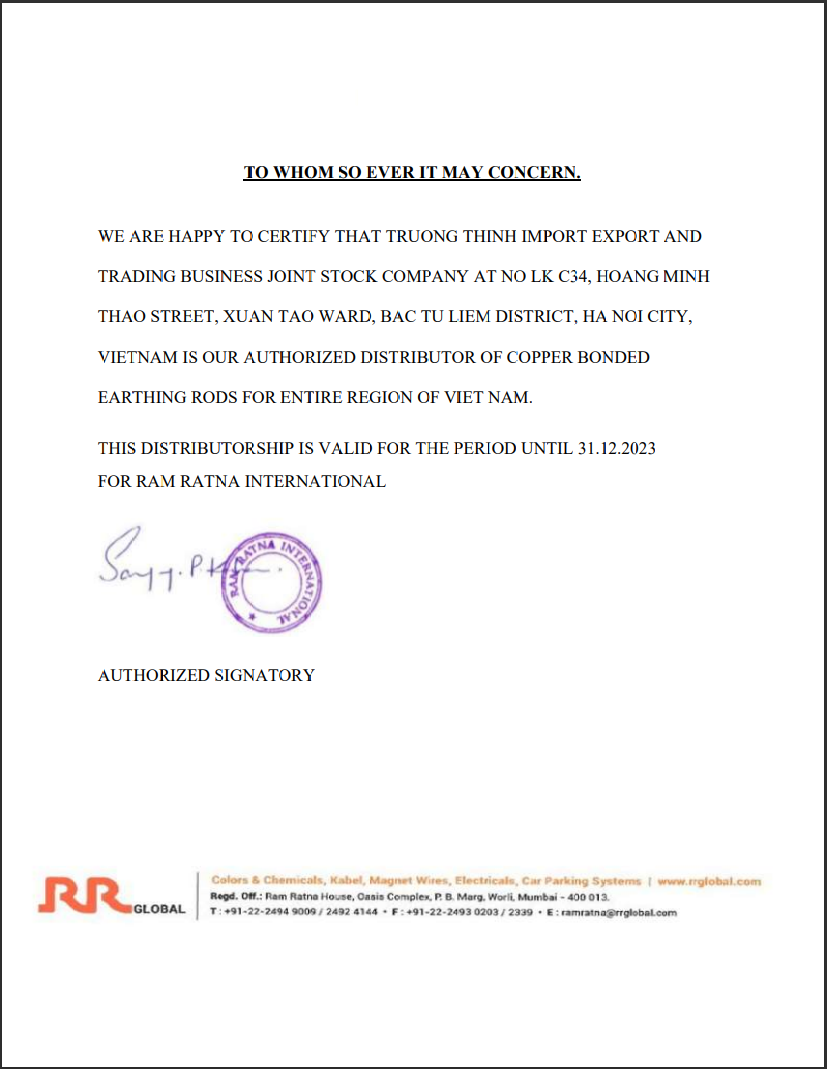

Chứng nhận ủy quyền phân phối duy nhất tại Việt Nam
Video mô phỏng Hàn hóa nhiệt cọc tiếp địa với cáp đồng trần
Video hướng dẫn hàn hóa nhiệt cọc tiếp địa với cáp đồng trần
