Trong các hệ thống tiếp địa và chống sét, đảm bảo sự kết nối liên tục giữa các đoạn cọc là yếu tố quan trọng quyết định hiệu quả dẫn điện và độ an toàn. Khớp nối cọc tiếp địa chính là phụ kiện chuyên dụng giúp mở rộng độ sâu cọc mà vẫn đảm bảo độ bền và dẫn điện tuyệt đối. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về loại phụ kiện này, các tiêu chí lựa chọn và cách lắp đặt đúng kỹ thuật.

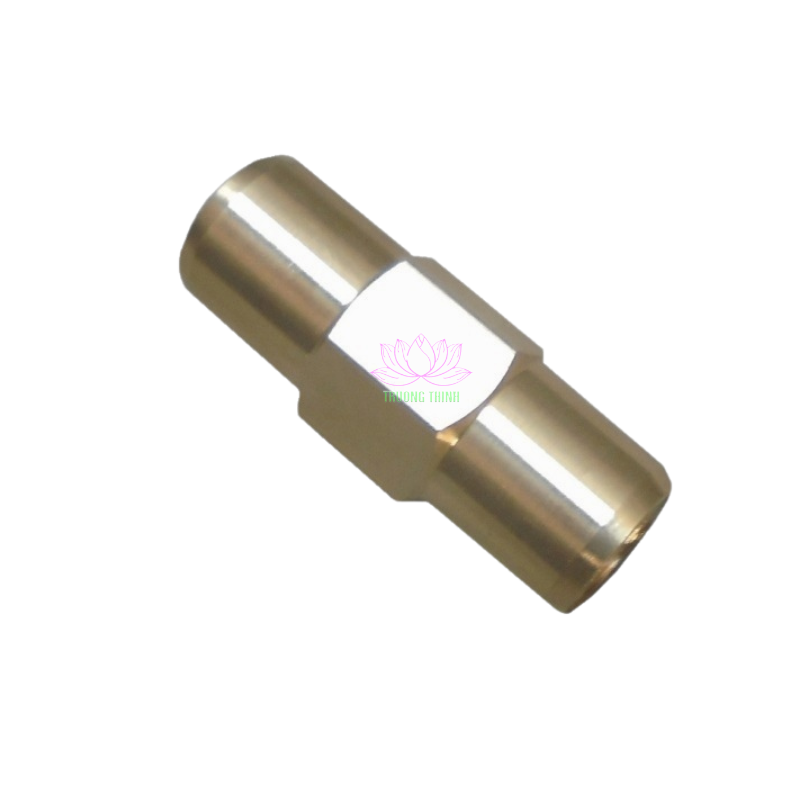

Khớp nối cọc tiếp địa (còn gọi là ống nối cọc tiếp địa) là thiết bị trung gian dùng để kết nối hai đoạn cọc tiếp địa rời rạc thành một hệ thống cọc dài liên tục, nhằm đảm bảo độ sâu tiếp địa tối ưu và liên kết dẫn điện đồng bộ.
Thiết bị này thường được sử dụng khi thi công hệ thống tiếp địa với nhiều đoạn cọc ngắn, giúp giảm chi phí vận chuyển, thi công đơn giản và linh hoạt hơn trong các điều kiện địa hình khác nhau.
Khớp nối cọc được phân loại theo vật liệu và kích thước, cụ thể:
Theo vật liệu:
Đồng: Dẫn điện tốt, chống ăn mòn cao, dùng trong môi trường ẩm ướt.
Thép mạ kẽm nhúng nóng: Giá thành hợp lý, bền cơ học, phù hợp đa số công trình.
Inox (thép không gỉ): Siêu bền, chống oxy hóa, dùng trong môi trường khắc nghiệt.
Theo kích thước:
D14, D16, D20, D25 – tương ứng với đường kính cọc tiếp địa phổ biến tại Việt Nam.
👉 Mỗi loại có ưu nhược điểm riêng về giá thành, độ bền và khả năng dẫn điện.
Trước khi chọn mua khớp nối cọc tiếp địa, cần nắm rõ các thông số sau:
Đường kính trong/ngoài: Phải khớp chính xác với đường kính cọc để đảm bảo kết nối chắc chắn.
Chiều dài khớp nối: Phổ biến từ 50mm – 150mm, ảnh hưởng đến độ ổn định của mối nối.
Độ dày: Thường từ 2 – 5mm, đảm bảo chịu lực khi đóng cọc.
Chống ăn mòn: Nên chọn loại có xử lý bề mặt như mạ kẽm nhúng nóng hoặc phủ lớp bảo vệ.
Tiêu chuẩn kỹ thuật: IEC 62561, UL 467...
Khớp nối cọc được sử dụng rộng rãi trong các hệ thống tiếp địa như:
Hệ thống chống sét trực tiếp và lan truyền
Trạm biến áp, nhà máy điện, khu công nghiệp
Hệ thống năng lượng mặt trời, viễn thông, dữ liệu
Công trình dân dụng có hệ thống nối đất chống giật
👉 Sử dụng khớp nối giúp tiết kiệm chi phí vận chuyển cọc dài, dễ dàng thi công ở khu vực hạn chế chiều cao như tầng hầm, góc tường, hoặc địa hình phức tạp.
Để đảm bảo hiệu quả kỹ thuật và tuổi thọ hệ thống, bạn cần cân nhắc:
Đường kính cọc tiếp địa: Ví dụ: cọc phi 16 dùng khớp nối D16, đảm bảo khớp vừa khít.
Môi trường sử dụng:
Đất mặn, vùng ven biển: nên dùng khớp đồng hoặc inox.
Môi trường khô ráo: có thể dùng thép mạ kẽm.
Ngân sách công trình: Khớp nối bằng thép mạ có chi phí thấp, nhưng đồng cho hiệu quả dẫn điện tốt hơn.
Để đảm bảo mối nối an toàn và dẫn điện tốt, quy trình lắp đặt nên gồm các bước sau:
Làm sạch đầu cọc trước khi nối để loại bỏ bụi bẩn, lớp oxi hóa.
Đưa khớp nối vào đầu cọc thứ nhất, sau đó nối tiếp đầu cọc thứ hai vào khớp.
Cố định bằng vít lục giác, hoặc ép chặt bằng búa chuyên dụng nếu là khớp liền.
Kiểm tra độ chắc chắn và độ thẳng trục trước khi đóng tiếp.
Không để khớp nối lỏng lẻo – có thể gây đánh lửa trong hệ thống tiếp địa.
Tránh dùng khớp nối có vết nứt, han gỉ.
Không bôi mỡ vào vị trí nối nếu dùng trong hệ thống điện.
| Tiêu chí | Khớp nối cọc tiếp địa | Cọc liền khối/truyền thống |
|---|---|---|
| Thi công linh hoạt | ✔ | ✖ Khó vận chuyển, thi công |
| Dẫn điện liên tục | ✔ | ✔ |
| Chi phí | Trung bình | Cao nếu dùng cọc dài liền |
| Thay thế/sửa chữa | Dễ | Khó |
| Môi trường phù hợp | Linh hoạt | Bị giới hạn |
❓ Có thể tái sử dụng khớp nối không?
→ Có, nếu khớp nối còn nguyên vẹn, không han gỉ hay móp méo.
❓ Loại nào phù hợp cho đất nhiễm mặn?
→ Khuyên dùng khớp nối bằng đồng hoặc inox.
❓ Có cần bôi keo dẫn điện vào khớp không?
→ Không bắt buộc, nhưng trong một số trường hợp có thể tăng độ tiếp xúc.
Để chọn mua sản phẩm chất lượng, bạn nên:
Lựa chọn nhà cung cấp có chứng chỉ tiêu chuẩn (IEC, UL…)
Sản phẩm có tem mác rõ ràng, báo giá minh bạch
Hỗ trợ kỹ thuật lắp đặt, tư vấn sản phẩm phù hợp công trình
📞 Bạn có thể liên hệ Vinatec – Tổng kho vật tư tiếp địa & chống sét để nhận báo giá và tư vấn miễn phí.
✅ Tổng kết:
Khớp nối cọc tiếp địa là giải pháp linh hoạt, tiết kiệm và hiệu quả cho thi công hệ thống tiếp địa hiện đại. Việc lựa chọn đúng loại, lắp đặt đúng cách sẽ giúp hệ thống chống sét của bạn bền vững và an toàn lâu dài.
