1. Bộ chống sét lan truyền là gì?
Bộ chống sét lan truyền (SPD – Surge Protection Device) là thiết bị điện chuyên dụng giúp bảo vệ hệ thống điện và thiết bị khỏi các xung điện áp đột biến sinh ra do sét đánh hoặc quá trình đóng ngắt tải lớn trong mạng điện.
Khi xuất hiện điện áp đột biến vượt ngưỡng an toàn, SPD sẽ tự động dẫn dòng xung xuống hệ thống tiếp địa, nhờ đó giới hạn điện áp tác động lên thiết bị và ngăn ngừa hư hại.
⚡ SPD không có nhiệm vụ thu sét trực tiếp (như kim thu sét) mà bảo vệ chống sét lan truyền – sét gián tiếp, tránh cháy nổ, hỏng mạch điện tử hoặc mất dữ liệu thiết bị.
Ngày nay, SPD được xem là “hàng rào bảo vệ thứ hai” trong mọi công trình điện – từ nhà dân dụng, trạm biến áp, nhà máy, đến trung tâm dữ liệu.
2. Nguyên lý hoạt động của thiết bị chống sét lan truyền
SPD hoạt động dựa trên các phần tử phi tuyến như:
-
MOV (Metal Oxide Varistor) – biến trở oxit kim loại,
-
GDT (Gas Discharge Tube) – ống phóng khí,
-
hoặc Spark Gap – khe hở phóng điện.
Khi điện áp đường dây bình thường (220/400V), SPD gần như không dẫn điện.
Khi xuất hiện xung điện áp cao đột ngột (ví dụ 2.000–5.000 V do sét đánh), SPD lập tức giảm trở kháng, dẫn dòng xung xuống đất, sau đó tự trở lại trạng thái cách ly khi điện áp ổn định.
Sơ đồ cơ bản:
Nguồn điện → SPD song song → Thiết bị tải ↓ Tiếp địa
Nhờ phản ứng cực nhanh (trong micro giây), SPD giúp “chặn” xung điện áp không cho truyền vào thiết bị.
3. Phân loại SPD theo cấp bảo vệ (Loại 1 – 2 – 3)
Theo tiêu chuẩn IEC 61643-11, SPD được chia thành ba loại chính, tương ứng với vị trí và mức độ bảo vệ:
| Loại SPD | Đặc điểm | Vị trí lắp đặt | Ứng dụng điển hình |
|---|---|---|---|
| Loại 1 (Type 1) | Chịu dòng sét trực tiếp (10/350 µs) | Tủ điện tổng, sau máy cắt tổng | Tòa nhà cao tầng, nhà máy có hệ thống kim thu sét |
| Loại 2 (Type 2) | Chịu dòng lan truyền gián tiếp (8/20 µs) | Tủ phân phối hoặc tủ tầng | Hầu hết công trình dân dụng, thương mại |
| Loại 3 (Type 3) | Bảo vệ thiết bị nhạy cảm (≤10 kA) | Gần thiết bị đầu cuối | PLC, server, thiết bị điện tử chính xác |
💡 Một hệ thống chống sét lan truyền hiệu quả thường kết hợp 2–3 cấp SPD:
Type 1 tại tủ tổng
Type 2 tại tủ tầng
Type 3 tại ổ cắm hoặc thiết bị nhạy
4. Cách chọn SPD theo hệ thống điện (1 pha hoặc 3 pha)
SPD cần phù hợp với cấu hình nguồn điện:

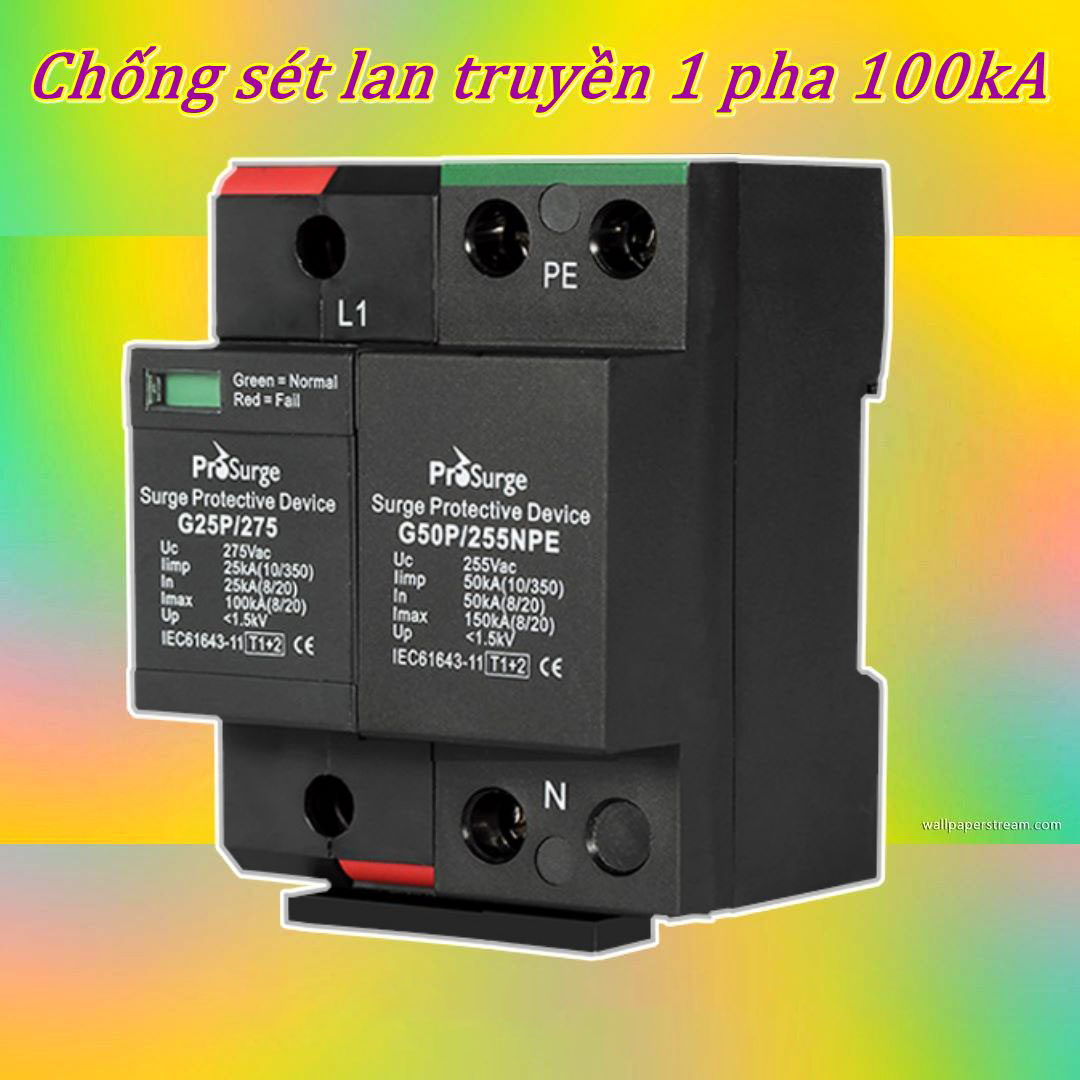

Hệ thống 1 pha (230V AC)
-
Dạng SPD: 1P hoặc 1P+N
-
Ứng dụng: nhà dân, văn phòng nhỏ
-
Ví dụ: Schneider Easy9 EZ9L33620 – SPD 1P+N, Imax 20 kA, dùng cho tủ điện dân dụng.
Hệ thống 3 pha (400V AC)
-
Dạng SPD: 3P hoặc 3P+NPE
-
Ứng dụng: nhà máy, trung tâm thương mại, tòa nhà lớn
-
Ví dụ: OBO V20-C/3+NPE-280 – SPD loại 2, Imax 40 kA/pha, dùng bảo vệ tủ phân phối 3 pha.
⚙️ Khi lắp SPD 3 pha, cần bảo vệ đồng đều cả ba pha, trung tính (N) và dây bảo vệ (PE).
Không nên dùng SPD 1 pha cho hệ thống 3 pha – sẽ bảo vệ không đầy đủ.
5. Các thông số kỹ thuật cần lưu ý khi chọn SPD
Để chọn đúng SPD, kỹ sư cần chú ý các thông số định danh sau:
| Thông số | Ý nghĩa | Gợi ý lựa chọn |
|---|---|---|
| Ue | Điện áp làm việc định mức | 230 V (1 pha) / 400 V (3 pha) |
| Uc | Điện áp liên tục tối đa SPD chịu được | Cao hơn 10–20% Ue |
| Up | Điện áp dư sau khi SPD hoạt động (mức bảo vệ) | Càng thấp càng tốt (≤1.5 kV cho thiết bị điện tử) |
| In / Imax | Dòng xả định mức / tối đa SPD chịu được | ≥20 kA cho nhà dân, ≥60 kA cho công nghiệp |
| Dạng sóng | 10/350 µs (Type 1), 8/20 µs (Type 2) | Chọn đúng theo cấp bảo vệ |
| Số pha | 1P, 1P+N, 3P, 3P+NPE | Phù hợp hệ thống điện |
| Tiêu chuẩn | IEC 61643-11, UL 1449 | Bắt buộc để đảm bảo chất lượng |
⚠️ Đừng chỉ chọn SPD “có số kA lớn nhất” – hãy chọn đúng cấp bảo vệ & ứng dụng thực tế để tiết kiệm và hiệu quả.
6. Thương hiệu SPD uy tín trên thị trường
1️⃣ OBO Bettermann (Đức)
-
SPD dòng V20, V50, MCD – nổi tiếng độ bền cao, xả dòng mạnh.
-
Model tiêu biểu: OBO V20-C/3+NPE-280, Imax 40 kA/pha.
-
Phù hợp: nhà xưởng, tòa nhà cao tầng, hệ thống công nghiệp.
2️⃣ Schneider Electric (Pháp)
-
Dòng Easy9, Acti9 iPRD – thiết kế nhỏ gọn, dễ lắp tủ dân dụng.
-

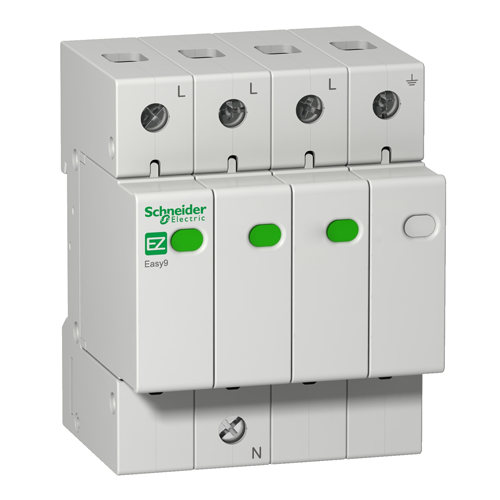

Model phổ biến: EZ9L33745 SPD 3P+N 45 kA.
-
Độ tin cậy cao, có chỉ thị cảnh báo hư hại.
3️⃣ Phoenix Contact (Đức)
-
Dòng VAL-MS, FLASHTRAB – chuyên cho công nghiệp nặng, nhà máy năng lượng.
-
Đáp ứng IEC 61643-11 và có module rời thay thế.
4️⃣ Littelfuse / CITEL / ABB
-
Được tin dùng trong các trạm viễn thông, tủ điều khiển PLC, solar inverter.
Tất cả các thương hiệu trên hiện đều được Công ty TNHH Thương Mại & Kỹ Thuật Vinatec nhập khẩu và phân phối chính hãng, có chứng chỉ CO/CQ và tư vấn kỹ thuật theo tiêu chuẩn quốc tế.
7. Hướng dẫn lắp đặt SPD đúng kỹ thuật
Để SPD phát huy hiệu quả tối đa:
-
Vị trí lắp đặt:
-
SPD loại 1: tại tủ điện tổng, sau ACB/MCCB đầu nguồn.
-
SPD loại 2: tại tủ phân phối tầng hoặc khu vực tải.
-
SPD loại 3: gần thiết bị điện tử nhạy cảm (router, PLC, máy tính...).
-
-
Dây dẫn thoát sét:
-
Dây nối SPD tới thanh tiếp địa ngắn nhất có thể (<0.5 m).
-
Dây đồng ≥16 mm², uốn cong lớn, tránh gấp khúc.
-
-
Kiểm tra định kỳ:
-
Quan sát chỉ thị trạng thái SPD (xanh: hoạt động; đỏ: cần thay).
-
SPD module rời có thể thay thế khi đã xả dòng nhiều lần.
-
-
Kết hợp tiếp địa chất lượng:
-
Điện trở tiếp địa ≤10 Ω là điều kiện quan trọng nhất.
-
Tiếp địa kém → SPD không xả hết dòng → bảo vệ kém hiệu quả.
-
8. Ứng dụng thực tế & ví dụ minh họa
Nhà dân dụng:
Lắp SPD 1P+N, Imax 20–40 kA (Loại 2) tại tủ điện chính giúp bảo vệ tivi, tủ lạnh, máy tính khỏi quá áp do sét lan truyền hoặc đóng ngắt tải.
Kết hợp với hệ thống tiếp địa đạt chuẩn sẽ giảm thiểu 95% rủi ro hư hại thiết bị.
Nhà máy & tòa nhà công nghiệp:
Dùng SPD Loại 1+2 3P+NPE tại tủ điện trung tâm, kết hợp SPD Loại 2 ở tủ nhánh.
Giải pháp này được Vinatec triển khai cho nhiều dự án: khu công nghiệp Tân Bình, tòa Sun Avenue (TP.HCM), và Embassy Garden (Hà Nội) – mang lại hiệu quả bảo vệ ổn định nhiều năm.
9. Những sai lầm phổ biến khi chọn SPD
-
Chọn sai loại SPD: dùng Type 2 cho nơi có nguy cơ sét trực tiếp → không đủ bảo vệ.
-
Bỏ qua dây tiếp địa: SPD tốt nhưng tiếp địa kém → hiệu quả giảm 70%.
-
Khoảng cách dây nối dài (>1 m): gây sụt áp và tăng Up tại tải.
-
Không kiểm tra định kỳ: nhiều SPD có đèn báo hỏng nhưng bị bỏ qua → thiết bị mất bảo vệ.
10. Kết luận & khuyến nghị từ chuyên gia chống sét Vinatec
Bộ chống sét lan truyền (SPD) là “bộ lọc an toàn” cần thiết trong mọi hệ thống điện hiện đại.
Một thiết bị SPD nhỏ gọn, giá chỉ vài trăm nghìn đến vài triệu đồng, nhưng giúp bảo vệ tài sản hàng trăm triệu đồng khỏi nguy cơ sét lan truyền và quá áp.
🔧 Hãy lựa chọn SPD đúng cấp bảo vệ, đúng số pha, đúng thương hiệu và được thi công, kiểm định bởi đơn vị kỹ thuật chuyên nghiệp như Vinatec để đảm bảo hiệu quả thực tế.
