Giới thiệu
Trong hệ thống chống sét và tiếp địa an toàn điện, cọc tiếp địa là bộ phận quan trọng nhất. Đây là nơi truyền dòng sét hoặc rò rỉ điện từ công trình xuống đất, giúp bảo vệ con người và thiết bị. Nếu cọc tiếp địa kém chất lượng hoặc không được kiểm tra kỹ trước khi lắp đặt, nguy cơ mất an toàn, cháy nổ, hư hỏng thiết bị là rất lớn.
Chính vì vậy, việc kiểm tra chất lượng cọc tiếp địa trước khi đưa vào thi công là bước không thể bỏ qua. Bài viết này sẽ hướng dẫn bạn chi tiết cách kiểm tra từng hạng mục, tiêu chuẩn cần đạt, và đưa ra checklist thực tế để bạn có thể áp dụng ngay tại công trình.

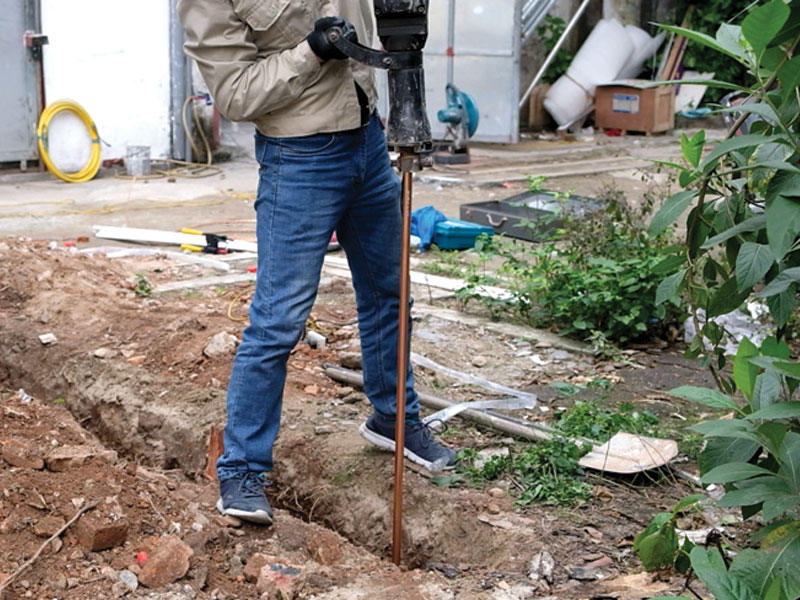

Thi công cọc tiếp địa
Tiêu chuẩn chất lượng cơ bản của cọc tiếp địa
Trước khi đi vào quy trình kiểm tra, cần nắm rõ những tiêu chuẩn cơ bản của một cọc tiếp địa đạt chuẩn:
-
Vật liệu lõi: thường là thép cường độ cao ≥ 600 N/mm².
-
Lớp bọc ngoài:
-
Cọc đồng bọc thép: lớp đồng nguyên chất ≥ 99,9%, dày 250–300 µm.
-
Cọc mạ kẽm nhúng nóng: lớp kẽm ≥ 70 µm.
-
-
Kích thước phổ biến: dài 1,5m – 3m – 6m, đường kính Ø14 – Ø16 – Ø20 mm.
-
Hình dạng: mũi nhọn để dễ xuyên đất, đầu ren/nối chắc chắn để liên kết với dây tiếp địa.
-
Tiêu chuẩn áp dụng: TCVN 9358:2012, IEC, NFC 17-102.
Việc nắm rõ những tiêu chuẩn này sẽ giúp bạn đối chiếu khi kiểm tra thực tế.
Công nhân sản xuất cọc tiếp
Các bước kiểm tra chi tiết trước khi lắp đặt
1. Kiểm tra ngoại quan
-
Độ thẳng: cọc phải thẳng, không cong vênh.
-
Bề mặt: lớp mạ đồng/kẽm phủ đều, không bong tróc, không trầy xước sâu.
-
Mũi cọc: nhọn, không bị bẹp.
-
Đầu ren hoặc đầu nối: rõ ràng, không bị sứt, dễ liên kết với các phụ kiện.
👉 Đây là bước đơn giản nhưng quan trọng, có thể loại bỏ ngay những sản phẩm lỗi.
2. Kiểm tra kích thước và lớp mạ
-
Chiều dài: đo bằng thước thép, đảm bảo đúng thiết kế (2,4m, 3m…).
-
Đường kính: dùng thước cặp kiểm tra (Ø14, Ø16, Ø20 mm).
-
Độ dày lớp mạ:
-
Với cọc đồng bọc thép: ≥ 25 µm.
-
Với cọc mạ kẽm: ≥ 70 µm.
-
-
Cách kiểm tra: dùng máy đo độ dày lớp phủ hoặc yêu cầu nhà cung cấp cung cấp chứng chỉ CQ.
Ví dụ: Một cọc Ø16mm, dài 2,4m, mạ đồng 100 µm thường sẽ bong tróc nhanh, trong khi cọc ≥ 25 µm sẽ bền gấp 2–3 lần.

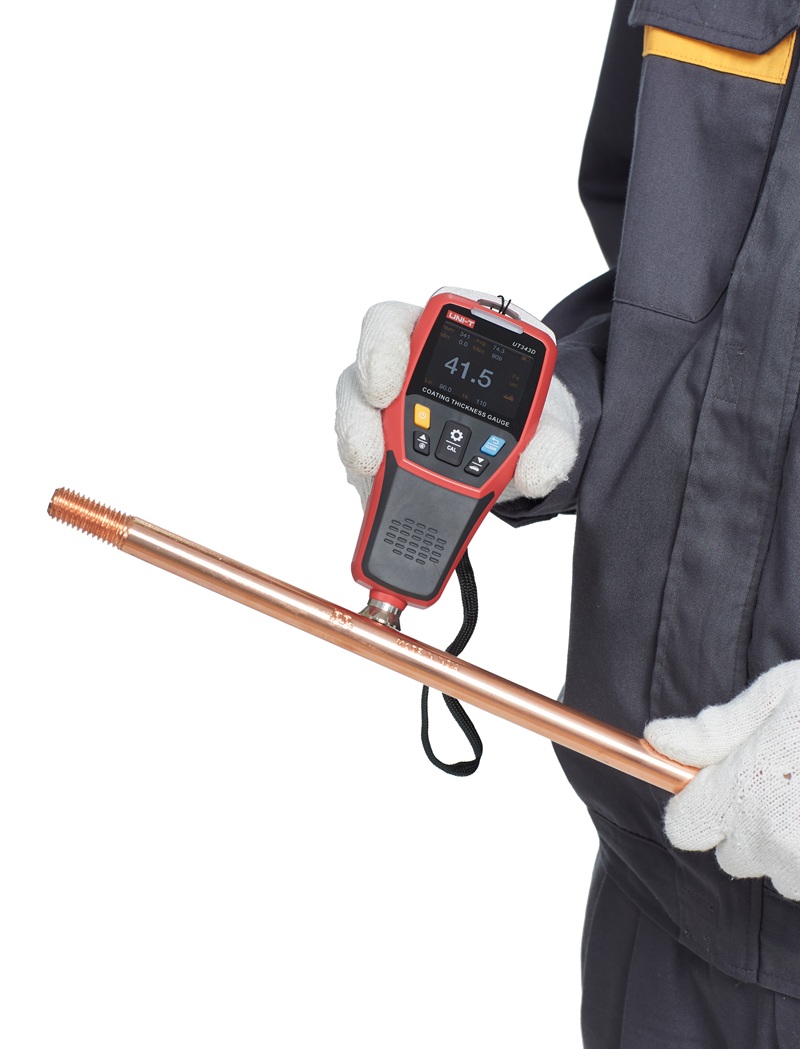

Kiểm tra lớp mạ đồng
3. Kiểm tra vật liệu và chứng chỉ
-
Yêu cầu CO (Certificate of Origin) và CQ (Certificate of Quality).
-
Với cọc đồng bọc thép: đồng nguyên chất ≥ 99,9%.
-
Với cọc kẽm: thép carbon chuẩn, lớp mạ nhúng nóng bền.
-
Có thể yêu cầu test report từ nhà máy để đối chiếu.
👉 Đừng mua cọc không rõ nguồn gốc, vì thường chỉ mạ mỏng và lõi thép kém chất lượng.
4. Kiểm tra khả năng chịu lực khi thi công
-
Đóng thử một số cọc tại công trường bằng búa hoặc máy ép.
-
Quan sát: nếu lớp mạ bong ra nhanh → cọc kém chất lượng.
-
Kiểm tra mối nối: có dễ tuột hay gãy ren không.
Điều này giúp bạn tránh được tình huống "đóng một vài cọc đã hỏng", gây chậm tiến độ và tốn chi phí.
5. Kiểm tra điện trở đất thực tế
-
Dùng máy đo điện trở đất (Earth Tester).
-
Thực hiện bằng cách đóng thử cọc và đo tại hiện trường.
-
Giá trị tham khảo:
-
Một cọc đơn thường: 10–30 Ω (tùy loại đất).
-
Hệ thống nhiều cọc: ≤ 10 Ω theo TCVN 9358:2012.
-
👉 Đây là chỉ số quan trọng nhất để nghiệm thu hệ thống.
Checklist kiểm tra nhanh trước thi công
Để thuận tiện cho đội thi công, bạn có thể áp dụng checklist sau:
| Hạng mục | Tiêu chuẩn | Đạt/Không đạt | Ghi chú |
|---|---|---|---|
| Độ thẳng | Sai lệch < 2mm/m | ✅ | |
| Lớp mạ đồng | ≥ 25 µm | ✅ | |
| Lớp mạ kẽm | ≥ 70 µm | ✅ | |
| Mũi nhọn | Không bẹp, còn sắc | ✅ | |
| Đầu nối/ren | Nguyên vẹn, không sứt | ✅ | |
| CO/CQ | Có | ✅ | |
| Điện trở đất | ≤ 10 Ω (hệ thống) | ✅ |
👉 Bạn có thể in bảng này, hoặc làm file Excel để tick trực tiếp khi nghiệm thu.
Lỗi thường gặp và cách xử lý
-
Chỉ kiểm tra bằng mắt, bỏ qua đo điện trở đất
-
Lỗi: Hệ thống có thể không đạt chuẩn sau khi hoàn thiện.
-
Cách xử lý: Luôn đo điện trở thực tế tại công trường.
-
-
Mua hàng không có chứng chỉ CO, CQ
-
Lỗi: Khó kiểm soát chất lượng, dễ gặp hàng giả.
-
Giải pháp: Chỉ chọn nhà cung cấp uy tín.
-
-
Lớp mạ bong tróc khi đóng cọc
-
Lỗi: Lớp bảo vệ mỏng, dễ hỏng sau thời gian ngắn.
-
Giải pháp: Kiểm tra độ dày lớp mạ trước khi mua.
-
-
Không lưu hồ sơ kiểm tra
-
Lỗi: Khi có sự cố, khó truy xuất trách nhiệm.
-
Giải pháp: Lưu checklist, hình ảnh, kết quả đo điện trở.
-
Kết luận và khuyến nghị
Kiểm tra chất lượng cọc tiếp địa trước khi lắp đặt là bước bắt buộc để đảm bảo an toàn điện và hiệu quả chống sét cho công trình. Một hệ thống tiếp địa đạt chuẩn sẽ giúp:
-
Bảo vệ con người khỏi nguy cơ điện giật, cháy nổ.
-
Kéo dài tuổi thọ thiết bị điện và hạ tầng.
-
Giảm chi phí bảo trì về lâu dài.
👉 Lời khuyên dành cho kỹ sư, nhà thầu:
-
Luôn chọn nhà cung cấp uy tín, có chứng chỉ đầy đủ.
-
Thực hiện kiểm tra ngoại quan – kích thước – lớp mạ – vật liệu – điện trở đất.
-
Sử dụng checklist nghiệm thu để đảm bảo tính minh bạch và chuyên nghiệp.
✍️ Với hướng dẫn chi tiết trên, bạn hoàn toàn có thể áp dụng ngay để kiểm tra và nghiệm thu cọc tiếp địa tại công trường, đảm bảo an toàn và hiệu quả cho mọi dự án.
