Cách nối dài cọc tiếp địa khi cần thiết

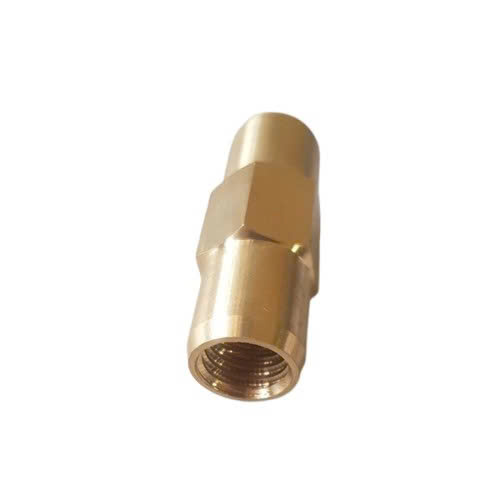

1. Nối bằng ren (Coupler)

• Cấu tạo: Đầu trên của cọc có ren ngoài, đầu dưới của đoạn cọc tiếp theo có ren trong hoặc dùng ống nối ren (coupler).

• Ưu điểm:

  • Dễ thi công, nhanh.

  • Mối nối chắc chắn.

  • Có thể tháo rời khi cần.

• Nhược điểm:

  • Cần ren chuẩn xác, nếu không sẽ lỏng hoặc lệch tâm.

👉 Đây là phương pháp phổ biến nhất cho cọc đồng bọc thép và cọc mạ kẽm.

---

2. Nối bằng hàn hóa nhiệt (Exothermic Welding)

• Cách làm: Sử dụng thuốc hàn hóa nhiệt (ví dụ Sunweld), tạo mối hàn đồng nguyên khối giữa hai đoạn cọc.

• Ưu điểm:

  • Mối nối bền vĩnh viễn, dẫn điện tốt.

  • Chịu ăn mòn cao.

• Nhược điểm:

  • Thi công phức tạp hơn, cần khuôn hàn và bột hàn.

  • Không tháo ra được.

👉 Thường dùng khi cần độ bền lâu dài, công trình lớn, yêu cầu cao.

---

3. Nối bằng ống nối ép (Mechanical Connector)

• Cách làm: Dùng ống nối bằng đồng hoặc thép, sau đó ép chặt bằng bu-lông hoặc kìm ép thủy lực.

• Ưu điểm:

  • Không cần hàn.

  • Nhanh, dễ thay thế.

• Nhược điểm:

  • Khả năng dẫn điện và độ bền thấp hơn hàn.

  • Cần siết lực chuẩn để tránh lỏng.

👉 Phù hợp cho công trình dân dụng, quy mô nhỏ.

---

Tiêu chuẩn kỹ thuật khi nối dài cọc tiếp địa

Theo TCVN 9358:2012 và kinh nghiệm thực tế:

1. Mối nối phải đảm bảo:

   • Dẫn điện tốt, điện trở tiếp xúc thấp.

   • Cơ khí chắc chắn, không tuột, không cong vênh khi đóng xuống đất.

   • Bền với ăn mòn, tuổi thọ tối thiểu ngang với cọc.

2. Yêu cầu cụ thể:

   • Với nối ren: phải siết chặt, không hở, không lệch.

   • Với hàn hóa nhiệt: mối hàn phải liền khối, không rỗ khí, không nứt.

   • Với ống nối ép: phải ép đúng lực, không xê dịch khi thử kéo.

3. Vật liệu nối:

   • Cùng loại với cọc (đồng với đồng, thép mạ kẽm với thép mạ kẽm).

   • Không dùng vật liệu khác nhau để tránh ăn mòn điện hóa.

---

Quy trình nối dài cọc tiếp địa (Ví dụ thực tế)

1. Chuẩn bị dụng cụ: búa máy/ép thủy lực, ống nối hoặc coupler, thuốc hàn/khuôn hàn (nếu dùng hàn).

2. Đặt thẳng cọc: đảm bảo cọc vuông góc với mặt đất.

3. Thực hiện nối:

   • Nếu dùng coupler → siết ren chặt.

   • Nếu hàn hóa nhiệt → vệ sinh bề mặt, đặt khuôn, đổ bột hàn, mồi lửa.

   • Nếu ống nối ép → đặt ống vào, ép thủy lực/siết bu-lông.

4. Đóng cọc tiếp tục: sau khi nối, dùng máy đóng để hạ tiếp xuống đất.

5. Kiểm tra lại mối nối: thử kéo nhẹ, quan sát xem có lỏng không.

---

Checklist kiểm tra sau khi nối dài

Hạng mục	Tiêu chuẩn	Đạt/Không đạt
Mối nối	Chắc chắn, không tuột khi kéo thử	✅
Độ thẳng	Cọc nối không bị lệch quá 2mm	✅
Dẫn điện	Điện trở tiếp xúc thấp, đo thử liên tục	✅
Bảo vệ ăn mòn	Mối nối không hở, không nứt	✅

👉 Có thể đo thêm điện trở đất sau khi nối xong để đảm bảo hệ thống đạt chuẩn.

---

Lỗi thường gặp khi nối dài cọc tiếp địa

1. Nối ren lỏng, không siết chặt → Cọc bị lệch, mối nối dễ hỏng khi đóng sâu.

2. Dùng vật liệu khác nhau để nối → Dẫn đến ăn mòn điện hóa, tuổi thọ giảm.

3. Hàn hóa nhiệt không đúng kỹ thuật → Mối hàn rỗ khí, nứt, dẫn điện kém.

4. Không kiểm tra sau khi nối → Dẫn đến lỗi ngầm, chỉ phát hiện khi hệ thống hoạt động kém hiệu quả.

---

Kết luận và khuyến nghị

Việc nối dài cọc tiếp địa là giải pháp thiết yếu trong nhiều công trình để đảm bảo đạt điện trở đất và yêu cầu kỹ thuật.
Để hệ thống vận hành an toàn, cần:

• Chọn phương pháp nối phù hợp (ren, hàn hóa nhiệt, ống ép).

• Tuân thủ tiêu chuẩn TCVN và IEC.

• Luôn có checklist nghiệm thu sau khi nối.

• Sử dụng vật liệu chính hãng, đồng bộ, từ nhà cung cấp uy tín.

👉 Một hệ thống tiếp địa chất lượng sẽ giúp bảo vệ con người, thiết bị và công trình khỏi rủi ro sét và sự cố điện, đảm bảo an toàn – ổn định – bền vững.
