Trong hệ thống điện hiện đại, các thiết bị điện tử ngày càng nhạy cảm với xung điện áp đột biến. Khi xảy ra sét đánh gần khu vực hoặc sự cố trên lưới điện, các xung điện áp có thể lan truyền qua đường dây điện, cáp tín hiệu hoặc hệ thống mạng và gây hư hỏng thiết bị.
Để bảo vệ hệ thống điện, giải pháp được sử dụng phổ biến hiện nay là chống sét lan truyền (Surge Protection). Đây là một phần quan trọng trong hệ thống chống sét tổng thể của công trình.
Bài viết này sẽ giúp bạn hiểu rõ:
-
Chống sét lan truyền là gì
-
Nguyên lý hoạt động của thiết bị SPD
-
Phân loại chống sét lan truyền
-
Cách lựa chọn và lắp đặt thiết bị đúng tiêu chuẩn
Sét lan truyền là gì?
Sét lan truyền (Lightning Surge) là hiện tượng xung điện áp cao đột ngột lan truyền trong hệ thống điện khi có sét đánh trực tiếp hoặc gián tiếp vào lưới điện.
Xung điện này có thể truyền qua:
- Đường dây điện
- Dây mạng internet
- Cáp truyền hình
- Hệ thống tín hiệu
- Anten
Các xung điện áp này thường chỉ kéo dài vài micro giây, nhưng có thể đạt điện áp hàng nghìn volt, đủ để phá hủy các thiết bị điện tử nhạy cảm.
Chống sét lan truyền là gì?
Chống sét lan truyền là giải pháp sử dụng thiết bị chống sét lan truyền (SPD – Surge Protective Device) để hạn chế và chuyển hướng dòng xung điện áp nguy hiểm xuống hệ thống tiếp địa.
SPD hoạt động bằng cách:
-
Phát hiện xung điện áp tăng đột ngột
-
Dẫn dòng điện dư xuống đất
-
Giảm điện áp xuống mức an toàn
Nhờ đó, các thiết bị điện trong hệ thống được bảo vệ khỏi hư hỏng.
Vì sao cần chống sét lan truyền?
Nhiều người nghĩ rằng kim thu sét là đủ, nhưng thực tế:
- Kim thu sét chỉ bảo vệ sét đánh trực tiếp
- Còn sét lan truyền vẫn có thể đi vào hệ thống điện
Những thiệt hại phổ biến do sét lan truyền:
- Cháy nguồn máy tính
- Hỏng hệ thống camera
- Cháy inverter điện mặt trời
- Hỏng thiết bị điều khiển nhà máy
- Hỏng modem và router
Trong các công trình hiện đại như:
- Nhà máy
- Trung tâm dữ liệu
- Bệnh viện
- Trạm viễn thông
Chống sét lan truyền gần như bắt buộc phải có.
Nguyên lý hoạt động của thiết bị chống sét lan truyền
Thiết bị SPD thường được kết nối song song với hệ thống điện để phát hiện và xử lý xung điện áp.
Nguyên lý hoạt động cơ bản gồm 3 bước:
1. Phát hiện xung điện áp
Trong trạng thái bình thường:
- SPD có trở kháng cao
- Không ảnh hưởng đến hệ thống điện
Khi có xung điện áp:
- Điện áp vượt ngưỡng kích hoạt
- Thiết bị SPD lập tức phản ứng
2. Dẫn dòng xung xuống đất
Khi kích hoạt:
- Trở kháng SPD giảm xuống rất thấp
- Dòng điện xung được dẫn xuống hệ thống tiếp địa
Điều này giúp ngăn dòng điện nguy hiểm đi vào thiết bị điện.
3. Hệ thống trở về trạng thái bình thường
Sau khi xung điện kết thúc:
- SPD trở lại trạng thái ban đầu
- Hệ thống điện hoạt động bình thường
Quá trình này diễn ra trong vài nano-giây đến micro-giây.
Phân loại thiết bị chống sét lan truyền (SPD)
Theo tiêu chuẩn quốc tế IEC 61643, thiết bị SPD được chia thành 3 loại chính.
SPD Type 1
SPD Type 1 là thiết bị chống sét lan truyền được thiết kế để chịu dòng sét trực tiếp hoặc dòng xung rất lớn đi vào hệ thống điện của công trình. Loại SPD này thường được lắp đặt tại điểm đầu nguồn điện của tòa nhà, nơi nguồn điện từ lưới điện đi vào hệ thống điện nội bộ.
SPD Type 1 đóng vai trò như tuyến phòng vệ đầu tiên, giúp dẫn dòng sét xuống hệ thống tiếp địa và giảm thiểu nguy cơ hư hỏng cho các thiết bị điện phía sau.
Đặc Điểm Của SPD Type 1
Một số đặc điểm quan trọng của thiết bị chống sét lan truyền Type 1 bao gồm:
-
Khả Năng Chịu Dòng Sét Rất Lớn
SPD Type 1 có thể chịu được dòng xung cao do sét đánh trực tiếp hoặc gián tiếp vào hệ thống điện. -
Được Thiết Kế Cho Hệ Thống Có Chống Sét Trực Tiếp
Loại SPD này thường được sử dụng trong các công trình có lắp kim thu sét hoặc hệ thống chống sét trực tiếp. -
Dạng Sóng Thử Nghiệm 10/350 µs
Đây là dạng sóng mô phỏng dòng sét thật theo tiêu chuẩn quốc tế. -
Lắp Đặt Tại Tủ Điện Tổng
SPD Type 1 thường được lắp tại tủ điện tổng (Main Distribution Board) để bảo vệ toàn bộ hệ thống điện của công trình.
Vai Trò Của SPD Type 1 Trong Hệ Thống Chống Sét
Trong một hệ thống chống sét hoàn chỉnh, SPD Type 1 có vai trò:
-
Chặn Dòng Sét Từ Bên Ngoài Đi Vào Hệ Thống Điện
-
Dẫn Dòng Sét Xuống Hệ Thống Tiếp Địa
-
Giảm Điện Áp Xung Truyền Vào Các Thiết Bị Điện
Sau khi SPD Type 1 xử lý dòng xung lớn ban đầu, các thiết bị SPD Type 2 và Type 3 sẽ tiếp tục giảm điện áp xung còn lại để bảo vệ các thiết bị điện tử nhạy cảm.
Vị Trí Lắp Đặt SPD Type 1
SPD Type 1 thường được lắp đặt tại:
-
Tủ Điện Tổng Của Công Trình
-
Điểm Đầu Nguồn Điện Từ Lưới Điện
-
Tủ Điện Chính Của Nhà Máy Hoặc Tòa Nhà
Việc lắp đặt đúng vị trí giúp thiết bị có thể ngăn chặn xung sét ngay từ đầu nguồn, trước khi chúng lan truyền vào hệ thống điện bên trong.
Khi Nào Cần Sử Dụng SPD Type 1?
SPD Type 1 thường được khuyến nghị trong các trường hợp sau:
-
Công trình có hệ thống kim thu sét
-
Công trình có đường dây điện trên không
-
Nhà máy hoặc công trình có thiết bị điện quan trọng
-
Khu vực có mật độ sét cao
Lưu Ý Khi Lắp Đặt SPD Type 1
Để SPD Type 1 hoạt động hiệu quả, cần lưu ý:
-
Hệ Thống Tiếp Địa Phải Đạt Chuẩn
-
Dây Kết Nối Phải Ngắn Nhất Có Thể
-
Lắp Đúng Sơ Đồ Của Nhà Sản Xuất
-
Kết Hợp SPD Type 2 Và Type 3 Để Bảo Vệ Nhiều Cấp
Việc phân cấp bảo vệ như vậy giúp hệ thống chống sét hoạt động ổn định và tăng tuổi thọ cho các thiết bị điện trong công trình.
SPD Type 2
SPD Type 2 là thiết bị chống sét lan truyền được thiết kế để bảo vệ hệ thống điện khỏi các xung quá áp lan truyền sau khi dòng sét đã được giảm bớt bởi SPD Type 1. Loại thiết bị này có nhiệm vụ giảm thêm mức điện áp xung còn lại, giúp bảo vệ các thiết bị điện và điện tử trong công trình.
SPD Type 2 thường được lắp đặt tại tủ điện phân phối hoặc tủ điện tầng, đóng vai trò là lớp bảo vệ thứ hai trong hệ thống chống sét lan truyền.
Đặc Điểm Của SPD Type 2
Một số đặc điểm quan trọng của SPD Type 2 bao gồm:
-
Bảo Vệ Khỏi Xung Quá Áp Lan Truyền
SPD Type 2 được thiết kế để xử lý các xung điện áp phát sinh do sét đánh gần khu vực hoặc do các sự cố trên lưới điện. -
Dạng Sóng Thử Nghiệm 8/20 µs
Đây là dạng sóng tiêu chuẩn mô phỏng xung điện lan truyền trong hệ thống điện. -
Bảo Vệ Hệ Thống Điện Nội Bộ
SPD Type 2 giúp giảm điện áp xung xuống mức an toàn trước khi dòng điện đi vào các thiết bị điện. -
Thường Sử Dụng Linh Kiện MOV
Nhiều thiết bị SPD Type 2 sử dụng Metal Oxide Varistor (MOV) để hấp thụ và dẫn dòng xung xuống hệ thống tiếp địa.
Vai Trò Của SPD Type 2 Trong Hệ Thống Chống Sét
Trong hệ thống chống sét nhiều cấp, SPD Type 2 có nhiệm vụ:
-
Giảm Điện Áp Xung Sau Khi Qua SPD Type 1
-
Bảo Vệ Hệ Thống Điện Phân Phối Trong Công Trình
-
Ngăn Chặn Xung Điện Lan Truyền Đến Các Thiết Bị Điện
SPD Type 2 giúp hạn chế các xung điện áp còn lại sau khi dòng sét đã được dẫn xuống đất bởi SPD Type 1.
Vị Trí Lắp Đặt SPD Type 2
SPD Type 2 thường được lắp đặt tại các vị trí sau:
-
Tủ Điện Phân Phối Chính
-
Tủ Điện Tầng Trong Các Tòa Nhà
-
Tủ Điện Điều Khiển Trong Nhà Máy
Việc lắp đặt tại các vị trí này giúp thiết bị có thể bảo vệ toàn bộ hệ thống điện bên trong công trình.
Khi Nào Cần Sử Dụng SPD Type 2?
SPD Type 2 được sử dụng phổ biến trong nhiều loại công trình, bao gồm:
-
Nhà Ở Dân Dụng
-
Tòa Nhà Văn Phòng
-
Nhà Máy Sản Xuất
-
Hệ Thống Điện Mặt Trời
Ngay cả trong những công trình không có hệ thống kim thu sét, SPD Type 2 vẫn rất cần thiết để bảo vệ thiết bị điện khỏi xung quá áp từ lưới điện.
Lưu Ý Khi Lắp Đặt SPD Type 2
Để SPD Type 2 hoạt động hiệu quả, cần chú ý các yếu tố sau:
-
Kết Nối Tiếp Địa Tốt
-
Dây Kết Nối Ngắn Và Trực Tiếp
-
Lựa Chọn Dòng Xung Phù Hợp Với Công Trình
-
Kết Hợp Với SPD Type 3 Để Bảo Vệ Thiết Bị Điện Tử
Việc lắp đặt đúng kỹ thuật sẽ giúp hệ thống chống sét lan truyền hoạt động ổn định và bảo vệ hiệu quả các thiết bị điện trong công trình.
SPD Type 3
SPD Type 3 là thiết bị chống sét lan truyền được thiết kế để bảo vệ trực tiếp các thiết bị điện tử nhạy cảm khỏi các xung điện áp còn lại sau khi đã đi qua SPD Type 1 và SPD Type 2.
Trong hệ thống chống sét lan truyền nhiều cấp, SPD Type 3 đóng vai trò tuyến bảo vệ cuối cùng, giúp giảm điện áp xung xuống mức rất thấp để đảm bảo an toàn cho các thiết bị điện tử.
Thiết bị này thường được lắp gần thiết bị cần bảo vệ nhằm hạn chế tối đa nguy cơ hư hỏng do quá áp.
Đặc Điểm Của SPD Type 3
Một số đặc điểm quan trọng của SPD Type 3 bao gồm:
-
Bảo Vệ Thiết Bị Điện Tử Nhạy Cảm
SPD Type 3 được thiết kế để bảo vệ các thiết bị như máy tính, thiết bị mạng, hệ thống điều khiển và thiết bị điện tử công nghiệp. -
Giảm Điện Áp Xung Xuống Mức Rất Thấp
Sau khi SPD Type 1 và Type 2 đã giảm phần lớn năng lượng xung sét, SPD Type 3 tiếp tục giảm điện áp xuống mức an toàn cho thiết bị. -
Thường Có Điện Áp Bảo Vệ Thấp (Up)
Điều này giúp thiết bị điện tử tránh bị ảnh hưởng bởi các xung điện áp nhỏ còn lại. -
Kích Thước Nhỏ Gọn
SPD Type 3 thường có thiết kế nhỏ để lắp đặt gần thiết bị điện.
Vai Trò Của SPD Type 3 Trong Hệ Thống Chống Sét
Trong hệ thống chống sét lan truyền nhiều cấp, SPD Type 3 có nhiệm vụ:
-
Bảo Vệ Các Thiết Bị Điện Tử Nhạy Cảm
-
Giảm Điện Áp Xung Còn Lại Sau SPD Type 2
-
Ngăn Ngừa Hư Hỏng Các Thiết Bị Công Nghệ Cao
SPD Type 3 đặc biệt quan trọng đối với các thiết bị điện tử có giá trị cao hoặc yêu cầu độ ổn định điện áp lớn.
Vị Trí Lắp Đặt SPD Type 3
SPD Type 3 thường được lắp đặt tại các vị trí gần thiết bị cần bảo vệ, ví dụ:
-
Ổ Cắm Điện Có Tích Hợp Chống Sét
-
Bộ Nguồn Cho Thiết Bị Điện Tử
-
Tủ Thiết Bị Viễn Thông
-
Tủ Điều Khiển Tự Động
Việc lắp đặt gần thiết bị giúp giảm chiều dài dây dẫn và tăng hiệu quả bảo vệ.
Khi Nào Cần Sử Dụng SPD Type 3?
SPD Type 3 thường được sử dụng trong các trường hợp:
-
Hệ thống có thiết bị điện tử nhạy cảm
-
Công trình có trung tâm dữ liệu hoặc phòng server
-
Hệ thống có thiết bị điều khiển tự động
-
Công trình sử dụng thiết bị mạng và viễn thông
SPD Type 3 giúp hạn chế tối đa nguy cơ hư hỏng thiết bị do các xung điện áp còn sót lại.
Lưu Ý Khi Lắp Đặt SPD Type 3
Để thiết bị hoạt động hiệu quả, cần lưu ý:
-
Chỉ sử dụng SPD Type 3 khi đã có SPD Type 2 phía trước
-
Lắp đặt càng gần thiết bị càng tốt
-
Kết nối tiếp địa đúng tiêu chuẩn
-
Lựa chọn thiết bị phù hợp với điện áp hệ thống
Việc phối hợp SPD Type 1 – Type 2 – Type 3 sẽ tạo thành một hệ thống chống sét lan truyền nhiều cấp, giúp bảo vệ toàn diện cho hệ thống điện và các thiết bị điện tử trong công trình.
Cấu tạo của thiết bị chống sét lan truyền
Thiết bị chống sét lan truyền (SPD – Surge Protective Device) được thiết kế để phát hiện và triệt tiêu các xung điện áp đột biến trong hệ thống điện. Khi xảy ra quá áp do sét hoặc sự cố lưới điện, thiết bị sẽ dẫn dòng xung xuống hệ thống tiếp địa, từ đó bảo vệ các thiết bị điện trong công trình.
Một thiết bị chống sét lan truyền thường được cấu tạo từ nhiều linh kiện điện tử chuyên dụng có khả năng phản ứng rất nhanh với các xung điện áp.
Varistor Oxit Kim Loại (MOV)
MOV (Metal Oxide Varistor) là linh kiện phổ biến nhất trong các thiết bị chống sét lan truyền.
Đặc điểm của MOV:
- Điện Trở Rất Cao Khi Điện Áp Bình Thường
- Điện Trở Giảm Mạnh Khi Có Quá Áp
- Phản Ứng Trong Thời Gian Rất Ngắn (Nano-Giây)
Khi xuất hiện xung điện áp cao, MOV sẽ chuyển sang trạng thái dẫn điện và chuyển dòng điện dư xuống hệ thống tiếp địa, giúp bảo vệ thiết bị điện.
MOV thường được sử dụng trong SPD Type 2 và Type 3.
Ống Phóng Điện Khí (Gas Discharge Tube – GDT)
GDT là linh kiện hoạt động dựa trên hiện tượng phóng điện trong môi trường khí.
Cấu tạo của GDT gồm:
- Hai hoặc ba điện cực kim loại
- Buồng khí kín
- Lớp cách điện
Khi điện áp vượt quá ngưỡng cho phép, khí trong ống sẽ bị ion hóa và tạo ra đường dẫn dòng điện mạnh xuống đất.
Ưu điểm của GDT:
- Chịu Dòng Sét Lớn
- Tuổi Thọ Cao
- Ít Bị Lão Hóa
GDT thường được sử dụng trong SPD Type 1 hoặc trong các thiết bị chống sét cho hệ thống viễn thông.
Khe Phóng Điện (Spark Gap)
Spark Gap là một dạng thiết bị chống sét hoạt động bằng cách tạo khe hở phóng điện giữa hai điện cực.
Khi điện áp tăng vượt ngưỡng:
- Không khí trong khe hở bị ion hóa
- Xuất hiện tia lửa điện
- Dòng xung được dẫn xuống hệ thống tiếp địa
Spark Gap có khả năng:
- Chịu dòng sét rất lớn
- Phù hợp với các hệ thống chống sét công nghiệp
Bộ Phận Ngắt Nhiệt (Thermal Disconnect)
Để đảm bảo an toàn, nhiều thiết bị SPD được tích hợp bộ phận ngắt nhiệt.
Chức năng của bộ phận này:
- Ngắt mạch khi linh kiện SPD quá nóng
- Ngăn ngừa cháy nổ
- Kéo dài tuổi thọ thiết bị
Bộ phận này đặc biệt quan trọng đối với các SPD sử dụng MOV.
Chỉ Thị Trạng Thái Hoạt Động
Nhiều thiết bị chống sét lan truyền được trang bị đèn chỉ thị trạng thái.
Đèn báo giúp người sử dụng dễ dàng nhận biết:
- Thiết bị đang hoạt động bình thường
- Thiết bị đã hết tuổi thọ
- Cần thay thế SPD
Một số thiết bị cao cấp còn có tiếp điểm báo lỗi từ xa để kết nối với hệ thống giám sát.
Vỏ Bảo Vệ Và Hệ Thống Kết Nối
Ngoài các linh kiện điện tử bên trong, SPD còn có:
- Vỏ Cách Điện Chống Cháy
- Thanh Kết Nối Điện
- Đầu Nối Tiếp Địa
- Cơ Cấu Lắp Thanh Ray DIN
Những thành phần này giúp thiết bị:
- Dễ lắp đặt trong tủ điện
- Đảm bảo an toàn điện
- Tăng độ bền trong môi trường công nghiệp.
Tóm Tắt Cấu Tạo Thiết Bị Chống Sét Lan Truyền
Một thiết bị SPD điển hình thường gồm các thành phần chính sau:
- MOV (Metal Oxide Varistor)
- Ống Phóng Điện Khí (Gas Discharge Tube)
- Khe Phóng Điện (Spark Gap)
- Bộ Phận Ngắt Nhiệt
- Chỉ Thị Trạng Thái Hoạt Động
- Vỏ Bảo Vệ Và Hệ Thống Kết Nối
Sự kết hợp của các linh kiện này giúp thiết bị chống sét lan truyền phản ứng cực nhanh với xung điện áp và bảo vệ hiệu quả hệ thống điện trong công trình.

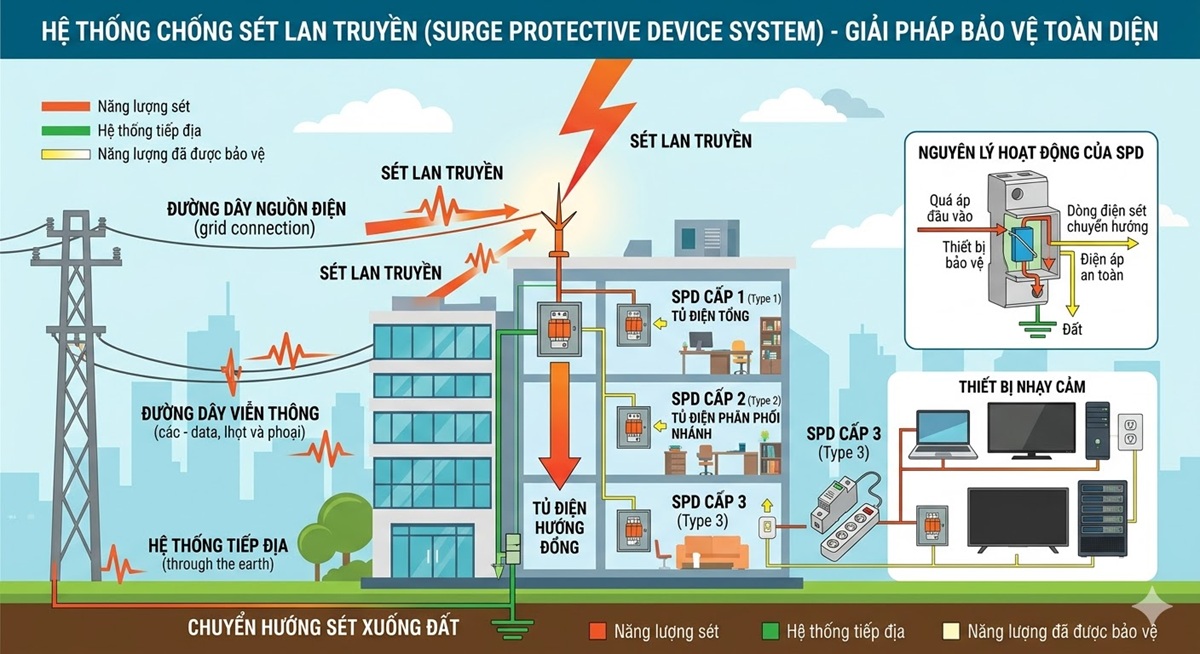

Hệ thống chống sét lan truyền trong công trình
Một hệ thống chống sét lan truyền đầy đủ gồm:
1. SPD tủ điện tổng
SPD tủ điện tổng có vai trò rất quan trọng trong hệ thống bảo vệ chống sét lan truyền.
Một số chức năng chính bao gồm:
- Chặn Xung Sét Từ Lưới Điện Đi Vào Công Trình
- Dẫn Dòng Sét Xuống Hệ Thống Tiếp Địa
- Giảm Điện Áp Xung Truyền Vào Hệ Thống Điện Nội Bộ
- Bảo Vệ Toàn Bộ Hệ Thống Điện Trong Tòa Nhà
Nhờ thiết bị này, các thiết bị điện phía sau như tủ phân phối, máy móc hoặc hệ thống điện tử sẽ được bảo vệ tốt hơn.
2. SPD tủ điện phân phối
SPD lắp tại tủ điện phân phối đóng vai trò là tuyến bảo vệ thứ hai trong hệ thống chống sét lan truyền.
Các chức năng chính của thiết bị bao gồm:
- Giảm Điện Áp Xung Sau Khi Qua SPD Tủ Điện Tổng
- Ngăn Chặn Xung Quá Áp Lan Truyền Trong Hệ Thống Điện Nội Bộ
- Bảo Vệ Các Thiết Bị Điện Và Thiết Bị Điều Khiển
- Ổn Định Hệ Thống Điện Trong Công Trình
Việc lắp SPD tại tủ điện phân phối giúp hạn chế các xung điện áp còn lại trước khi dòng điện đến các thiết bị điện.
3. SPD thiết bị
SPD lắp tại thiết bị có nhiệm vụ bảo vệ trực tiếp các thiết bị điện tử khỏi các xung điện áp còn sót lại trong hệ thống điện.
Các chức năng chính bao gồm:
- Giảm Điện Áp Xung Còn Lại Sau SPD Type 2
- Bảo Vệ Thiết Bị Điện Tử Nhạy Cảm
- Ngăn Ngừa Hư Hỏng Do Quá Áp Tức Thời
- Tăng Độ Ổn Định Cho Hệ Thống Điện
SPD thiết bị giúp đảm bảo rằng điện áp cấp cho thiết bị luôn nằm trong giới hạn an toàn.
Tiêu chuẩn quốc tế về chống sét lan truyền
Các thiết bị SPD hiện nay được thiết kế theo tiêu chuẩn quốc tế.
IEC 61643
Tiêu chuẩn IEC 61643 được xây dựng nhằm:
- Thiết Lập Các Yêu Cầu Kỹ Thuật Cho SPD
- Định Nghĩa Phương Pháp Thử Nghiệm Thiết Bị
- Đánh Giá Khả Năng Chịu Xung Sét
- Đảm Bảo Tính An Toàn Khi Vận Hành
Nhờ các quy định trong tiêu chuẩn này, các thiết bị SPD trên thị trường có thể được kiểm tra và đánh giá theo cùng một hệ thống tiêu chuẩn quốc tế.
IEC 62305
Tiêu chuẩn IEC 62305 được xây dựng nhằm:
- Bảo Vệ Con Người Khỏi Nguy Hiểm Do Sét
- Giảm Thiệt Hại Cho Công Trình Xây Dựng
- Bảo Vệ Hệ Thống Điện Và Thiết Bị Điện Tử
- Đảm Bảo Hoạt Động Ổn Định Của Các Hệ Thống Kỹ Thuật
Thông qua tiêu chuẩn này, các kỹ sư có thể thiết kế hệ thống chống sét phù hợp với từng loại công trình và mức độ rủi ro sét.
EN 61643
Tiêu chuẩn EN 61643 được xây dựng nhằm:
- Thiết Lập Các Yêu Cầu Kỹ Thuật Cho Thiết Bị SPD
- Quy Định Phương Pháp Thử Nghiệm Khả Năng Chịu Xung Sét
- Đảm Bảo An Toàn Khi Sử Dụng Thiết Bị Chống Sét
- Tạo Cơ Sở Đánh Giá Chất Lượng Sản Phẩm Trên Thị Trường Châu Âu
Nhờ các tiêu chuẩn này, các thiết bị chống sét lan truyền được kiểm tra nghiêm ngặt trước khi được sử dụng trong hệ thống điện.
Những lỗi phổ biến khi lắp chống sét lan truyền
Nhiều hệ thống chống sét không hiệu quả vì:
Tiếp địa kém
Tiếp địa kém là tình trạng hệ thống tiếp địa không đảm bảo khả năng dẫn dòng điện xuống đất một cách hiệu quả. Khi điện trở tiếp địa quá cao hoặc hệ thống tiếp địa được lắp đặt không đúng kỹ thuật, dòng điện do sét hoặc sự cố điện không thể thoát xuống đất nhanh chóng.
Điều này làm giảm hiệu quả của hệ thống chống sét và có thể gây ra nhiều rủi ro cho thiết bị điện cũng như an toàn của công trình.
Dây nối SPD quá dài
Dây nối SPD quá dài là một lỗi lắp đặt khá phổ biến trong hệ thống chống sét lan truyền. Khi dây kết nối giữa thiết bị chống sét lan truyền (SPD) và hệ thống tiếp địa hoặc thanh cái điện quá dài, hiệu quả bảo vệ của thiết bị sẽ bị giảm đáng kể.
Nguyên nhân là do điện cảm của dây dẫn làm tăng điện áp dư xuất hiện trong hệ thống khi có xung sét.
Không phân cấp SPD
Không phân cấp SPD là một lỗi thiết kế phổ biến trong hệ thống chống sét lan truyền. Điều này xảy ra khi hệ thống điện chỉ lắp một thiết bị chống sét lan truyền duy nhất, thay vì bố trí nhiều cấp bảo vệ theo đúng nguyên tắc kỹ thuật.
Trong thực tế, năng lượng của dòng sét rất lớn và không thể được xử lý hoàn toàn bởi một thiết bị SPD duy nhất. Vì vậy, nếu không phân cấp SPD, hệ thống chống sét sẽ không đạt hiệu quả bảo vệ tối ưu.
Ứng dụng chống sét lan truyền
Chống sét lan truyền được sử dụng trong nhiều lĩnh vực:
Nhà ở
Bảo vệ:
- Tivi
- Modem
- Máy tính
Nhà máy
Bảo vệ:
- Máy móc
- PLC
- Hệ thống điều khiển
Trung tâm dữ liệu
Bảo vệ:
- Server
- Switch mạng
- Thiết bị lưu trữ
Điện mặt trời
Bảo vệ:
- Inverter
- Tấm pin
- Hệ thống lưu trữ
Cách chọn thiết bị chống sét lan truyền phù hợp
Khi lựa chọn SPD cần chú ý:
Điện áp hệ thống
220V / 380V / DC
Dòng xung
Thông thường:
- 20kA
- 40kA
- 100kA
Cấp bảo vệ
Type 1 / Type 2 / Type 3
Các thương hiệu chống sét lan truyền phổ biến
Một số thương hiệu nổi tiếng:
- Schneider Electric
- ABB
- OBO Bettermann
- Phoenix Contact
- LPI
Vinatec – Nhà phân phối thiết bị chống sét
Vinatec cung cấp đầy đủ thiết bị chống sét cho công trình:
- Kim thu sét
- Thiết bị chống sét lan truyền
- Cọc tiếp địa
- Khuôn hàn hóa nhiệt
- Thuốc hàn hóa nhiệt
Để được tư vấn hệ thống chống sét phù hợp cho công trình, vui lòng liên hệ Vinatec.
FAQ (SEO Schema)
Chống sét lan truyền hoạt động như thế nào?
Thiết bị SPD phát hiện xung điện áp tăng đột ngột và dẫn dòng điện này xuống hệ thống tiếp địa, giúp giảm điện áp xuống mức an toàn cho thiết bị.
Nhà ở có cần chống sét lan truyền không?
Có. Các thiết bị điện tử trong gia đình như tivi, modem, máy tính rất dễ bị hư hỏng do xung điện áp từ sét lan truyền.
