Bộ đếm sét LPI LSR2 giúp ghi nhận số lần sét đánh xuống hệ thống chống sét thông qua đo cảm ứng dòng trên dây thoát sét. Bài viết hướng dẫn vị trí lắp đặt tối ưu, kèm 4 bước thi công chuẩn kỹ thuật theo tài liệu gốc LPI: từ định vị, cố định thiết bị, kiểm tra đến bảo trì. Áp dụng cho các hệ thống chống sét ESE, Guardian CAT, chống sét cổ điển và các công trình công nghiệp – dân dụng.
HƯỚNG DẪN SỬ DỤNG & LẮP ĐẶT CHI TIẾT BÊN DƯỚI
BỘ ĐẾM SÉT LPI LSR2 (AUSTRALIA)
(Lightning Strike Recorder)
Tài liệu dành cho kỹ sư & đội thi công chống sét
1. Giới thiệu thiết bị
LPI LSR2 là bộ đếm sét chuyên dụng, dùng để ghi lại số lần sét đánh xuống hệ thống chống sét thông qua đo cảm ứng dòng trên dây thoát sét.
Thiết bị có:
- Hiển thị cơ 7 số, không reset
- Dải ghi nhận: từ 1.500 A – 220 kA (8/20 μs)
- Lắp đặt ngoài trời, đạt tiêu chuẩn IP65
- Không cần nguồn điện nuôi

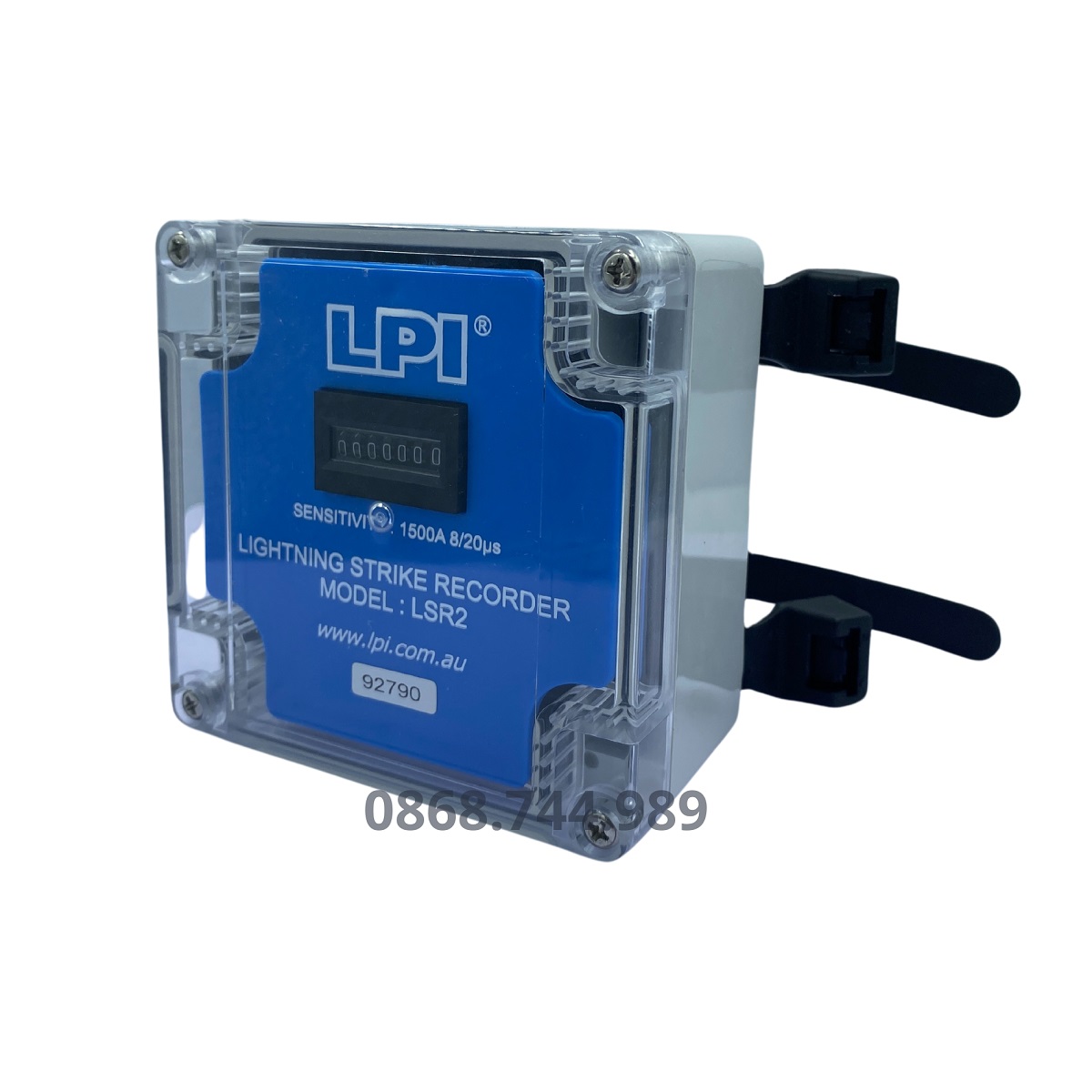

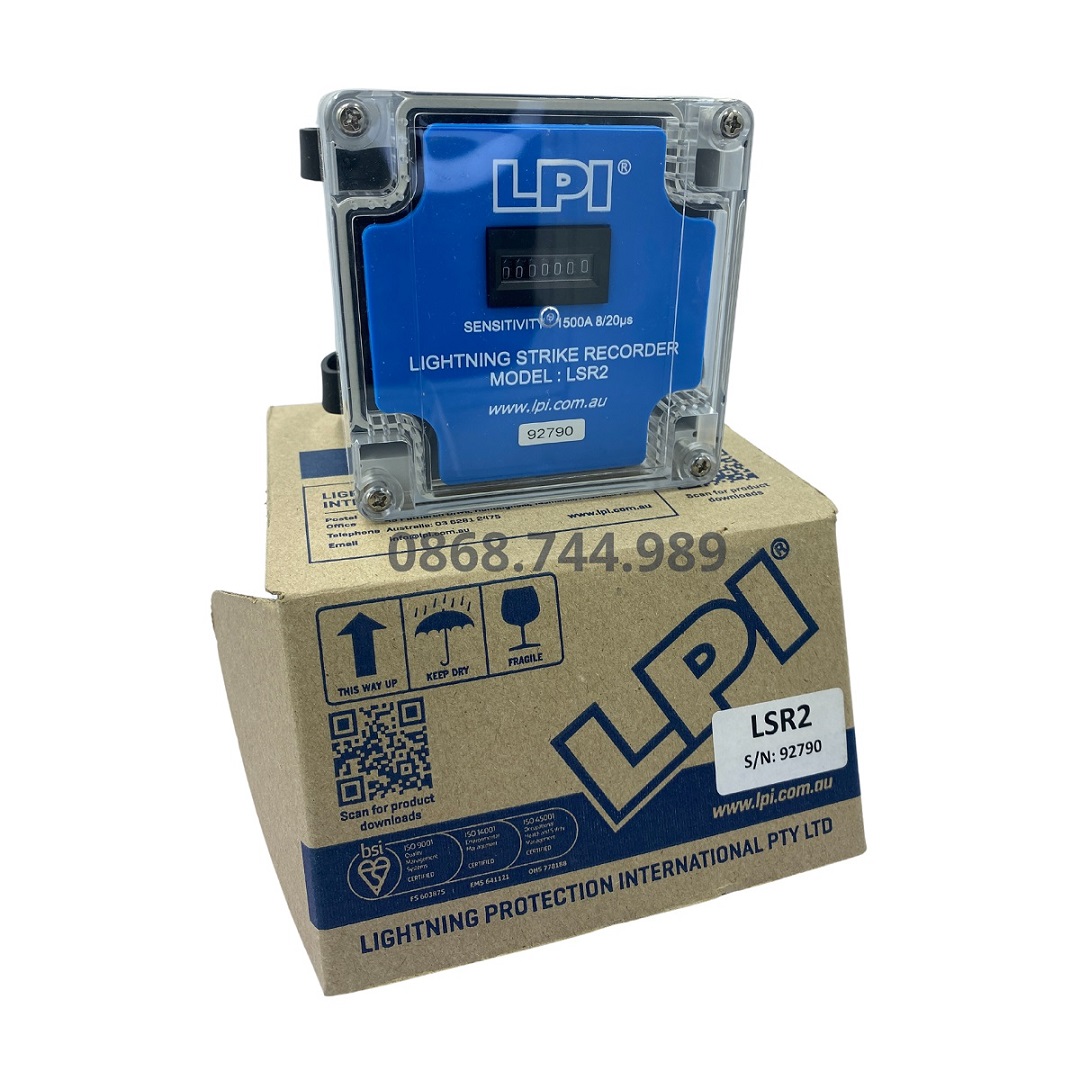

Bộ đếm sét LPI LSR2
2. Cấu tạo & nguyên lý hoạt động
2.1 Cấu tạo chính
- Vỏ polycarbonate IP65
- Cơ cấu hiển thị cơ 7 số
- Vòng loop cảm ứng chạy dọc đáy thiết bị (quan trọng)
- Dây rút UV để cố định lên dây thoát sét
2.2 Nguyên lý làm việc
Khi có dòng sét chạy qua dây thoát sét, từ trường sinh ra tại vị trí dây sẽ được vòng cảm ứng bên trong LSR2 ghi nhận → kích bộ cơ → tăng số đếm thêm 1 đơn vị.
(Theo mô tả kỹ thuật: LSR2 hoạt động bằng cơ chế “inductive pick-up loop”)
3. Vị trí lắp đặt đúng tiêu chuẩn
Theo hướng dẫn của LPI, LSR2 có thể lắp tại bất kỳ vị trí nào trên đường thoát sét, giữa kim thu – dây thoát – hệ thống tiếp địa.
Yêu cầu quan trọng
✔ Lắp thẳng hàng với dây dẫn sét (not cross).
✔ Tránh ánh nắng trực tiếp → nên đặt trong hộp bảo vệ nếu có thể.
✔ Lắp tại độ cao 1,4 – 1,6 m để tiện kiểm tra định kỳ.
✔ Không làm gãy, bẹp dây thoát sét.
4. Hướng dẫn lắp đặt chi tiết (cho đội thi công)
Bước 1: Chuẩn bị
- Bộ đếm sét LSR2
- Dây thoát sét (cáp đồng tròn ≤ Ø40 mm, hoặc đồng dẹt 50×5 mm)
- Dây rút UV chuẩn đi kèm
- Tua vít dẹp nhỏ (để tháo lẫy khi cần)
(Theo tài liệu: LSR2 dùng dây rút UV – phù hợp tối đa Ø40 mm hoặc dẹt 50×5 mm)
Bước 2: Định vị lên dây thoát sét
- Trường hợp dùng cáp tròn
- Đặt LSR2 áp sát thân cáp
- Xỏ dây rút qua tai cố định của thiết bị
- Siết chặt như hình Figure 1 của tài liệu LPI
- Trường hợp dùng cáp dẹt (50×5 mm)
- Thêm miếng spacer nhựa theo đúng hướng dẫn
- Đặt LSR2 lên spacer và cố định bằng dây rút
→ Đảm bảo loop cảm ứng nằm sát mặt phẳng cáp (theo Figure 2 – TDS)
Bước 3: Kiểm tra sau lắp đặt
- Kéo thử nhẹ để chắc chắn thiết bị không xoay – không trượt
- Đảm bảo số hiển thị chưa bị lệch
- Chụp lại ảnh phục vụ hồ sơ hoàn công
5. Hướng dẫn kiểm tra – bảo trì
5.1 Kiểm tra định kỳ
- Mỗi 6 tháng
- Quan sát ngoại quan (vỡ, nước vào, rạn nứt)
- Đọc số đếm và ghi vào biên bản
- Kiểm tra dây thoát sét và tiếp địa gần đó
5.2 Test thiết bị bằng LPI LSR-Tester
LPI cung cấp thiết bị LSR-TESTER, tạo xung mô phỏng 2 kA để kiểm tra bộ đếm sét.
Quy trình kiểm thử (theo hướng dẫn LPI):
- Cho dây xung chạy song song dây thoát sét qua các saddle (Figure 3)
- Quấn vòng qua LSR2 đúng kỹ thuật (Figure 4)
- Nhấn nút đỏ → đèn LED sáng
- Đợi 10–15 giây sẽ nghe tiếng "clunk"
- Số trên LSR2 tăng +1
(Theo mô tả kiểm thử LPI)
Nếu hơn 30 giây không có xung → cần sạc pin hoặc kiểm tra lại Tester.
6. Các lỗi thường gặp & cách xử lý
| Hiện tượng | Nguyên nhân | Khắc phục |
| Số không nhảy khi có sét | Lắp sai hướng – không thẳng hàng | Điều chỉnh đúng hướng dây |
| Số nhảy không đúng | Dây thoát sét rung mạnh trong gió | Kiểm tra cố định dây |
| Mờ số hiển thị | Vỏ bị nước vào | Kiểm tra gioăng – thay mới |
| Lỗi khi test | Sai thao tác quấn dây xung | Quấn đúng như Figure 3–4 |
7. Thông số kỹ thuật tóm tắt
| Thông số | Giá trị |
| Dải dòng cảm nhận | 1.500 A – 220 kA (8/20 μs) |
| Hiển thị | Cơ 7 số – không reset |
| Vỏ | Polycarbonate, IP65 |
| Nhiệt độ làm việc | –12°C đến 65°C |
| Mounting | Dây rút UV (Ø40 mm max hoặc dẹt 50×5 mm) |
| Kích thước | 100 × 100 × 55 mm |
| Trọng lượng | 0,56 kg |
8. Gợi ý vị trí lắp cụ thể trong hệ thống chống sét
Có thể chọn 1 trong 3 vị trí:
1) Trên mái (gần kim thu)
→ Phù hợp hệ ESE hoặc Guardian.
2) Dọc thân tòa nhà – độ cao 1,5 m
→ Thuận tiện ghi nhận & bảo trì.
3) Gần hố kiểm tra tiếp địa
→ Dễ tích hợp vào tủ kỹ thuật/đế bảo vệ.
9. Lưu ý an toàn khi thi công
- Không lắp khi trời sắp mưa dông
- Không dùng thiết bị khi vỏ nứt hoặc biến dạng
- Dây thoát sét phải được liên kết cơ khí chắc chắn trước khi gắn LSR2
- Tuyệt đối không tự ý tháo phần vỏ trong suốt
10. Mẫu biên bản kiểm tra LSR2
BIÊN BẢN KIỂM TRA BỘ ĐẾM SÉT LSR2
- Dự án: …………………………………
- Vị trí lắp đặt: …………………………
- Số serial: ………………………………
- Số hiển thị trước kiểm tra: …………
- Số hiển thị sau test: …………………
- Kết luận: ✔ Đạt / ✘ Không đạt
- Ngày kiểm tra: …… / …… / ……
- Kỹ thuật viên: …………………………
