1️⃣ Chuẩn bị dụng cụ & vật tư
Vật tư cần có:
-
Cọc tiếp địa RR (loại Ø14.2mm hoặc Ø16mm, dài 2,4m, mạ đồng sáng bóng).
-
Nối ren (để nối 2 cọc khi đóng sâu).
-
Dây đồng trần hoặc cáp đồng ≥ 25mm².
-
Hợp chất giảm điện trở đất GEM RR (1 bao ~ 25kg/cọc).
-
Thuốc hàn hóa nhiệt SUNWELD + khuôn graphit (nếu hàn).
-
Băng keo chống ẩm, kìm, búa, thước, xẻng, máy đo Megger.
Dụng cụ thi công:
Búa đóng cọc, búa tạ hoặc máy ép cọc, máy khoan (nếu đất cứng).
2️⃣ Chọn vị trí đóng cọc
-
Chọn chỗ đất ẩm, tự nhiên, tránh chỗ bê tông, lát gạch.
-
Cách móng nhà hoặc công trình tối thiểu 1 mét.
-
Nếu đất khô, đá → khoan trước lỗ dẫn hướng để đóng cọc dễ hơn.
💡 Mẹo: Chỗ nào có nước ngầm hoặc đất thịt ẩm thì đo điện trở đất sẽ thấp hơn, hiệu quả tiếp địa tốt hơn.

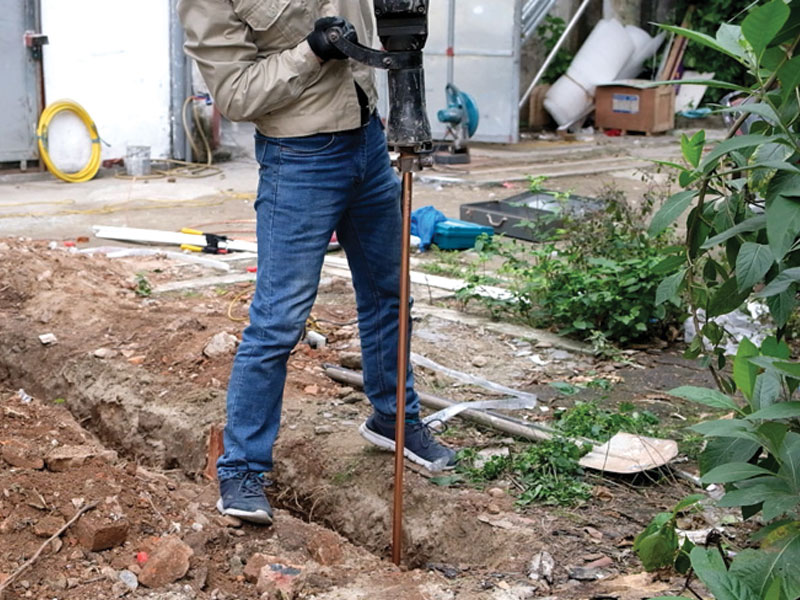

3️⃣ Cách đóng cọc
-
Dựng cọc thẳng đứng, đầu nhọn hướng xuống đất.
-
Dùng búa tạ hoặc máy ép cọc đóng từ từ, giữ cho cọc không bị nghiêng.
-
Nếu cần sâu hơn, nối ren thêm cọc khác, siết chặt ren trước khi đóng tiếp.
-
Cọc phải ngập sâu ít nhất 2,4 mét (tính từ mặt đất).
⚠️ Lưu ý: Không đóng nghiêng, không để đầu cọc méo – ảnh hưởng tiếp xúc điện.
4️⃣ Nối dây đồng với cọc
Có 2 cách:
a) Hàn hóa nhiệt (chuẩn nhất)
-
Dùng bột hàn SUNWELD + khuôn graphit.
-
Lắp dây đồng và cọc vào khuôn → đổ bột hàn → châm lửa.
-
Phản ứng cháy tạo ra liên kết đồng – đồng bền chắc, không rỉ sét.
-
Sau 30 giây, mở khuôn – để nguội là xong.
✅ Ưu điểm: Liên kết vĩnh viễn, không cần bảo dưỡng, điện trở cực thấp.
b) Nối cơ khí (nếu không có thuốc hàn)
-
Dùng kẹp đồng chuyên dụng siết chặt dây vào cọc.
-
Sau đó quấn băng keo cách điện + chống ẩm.

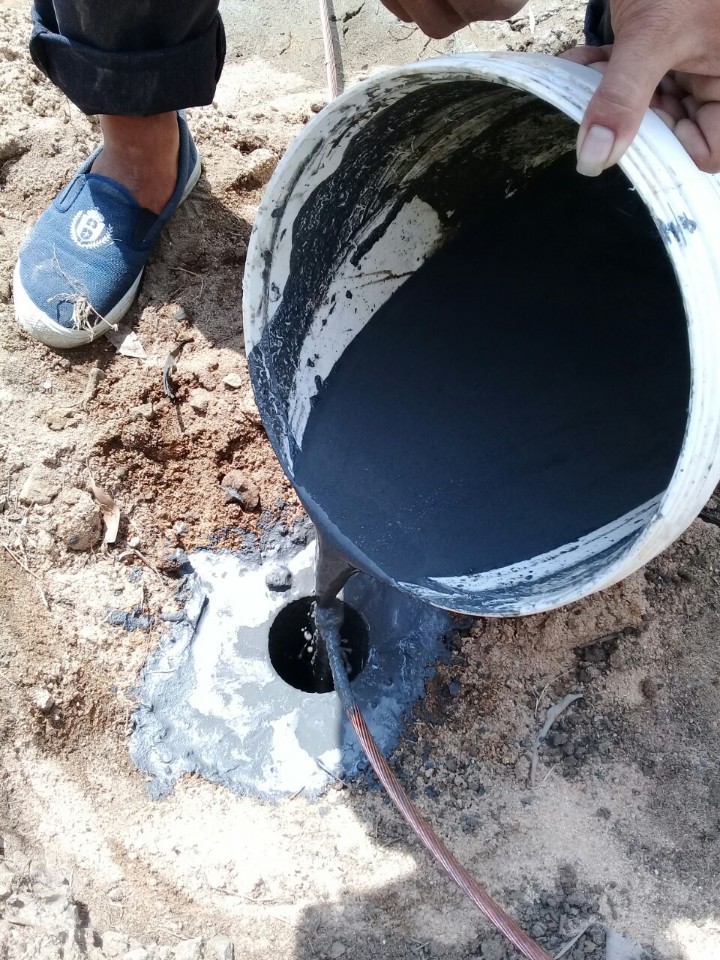

5️⃣ Xử lý đất và đổ hợp chất Gem RR
-
Đào hố quanh cọc (rộng khoảng 40x40cm, sâu 50–60cm).
-
Trộn 1 bao GEM RR (25kg) với khoảng 5–10 lít nước sạch, khuấy đều cho sệt như xi măng.
-
Đổ đều quanh thân cọc, để GEM RR bọc kín phần cọc nằm trong đất.
-
Đợi 15–20 phút cho khô bề mặt rồi lấp lại bằng đất mịn, đầm nhẹ tay.
💡 GEM RR giúp giảm điện trở đất, chống ăn mòn, không cần tưới nước định kỳ.

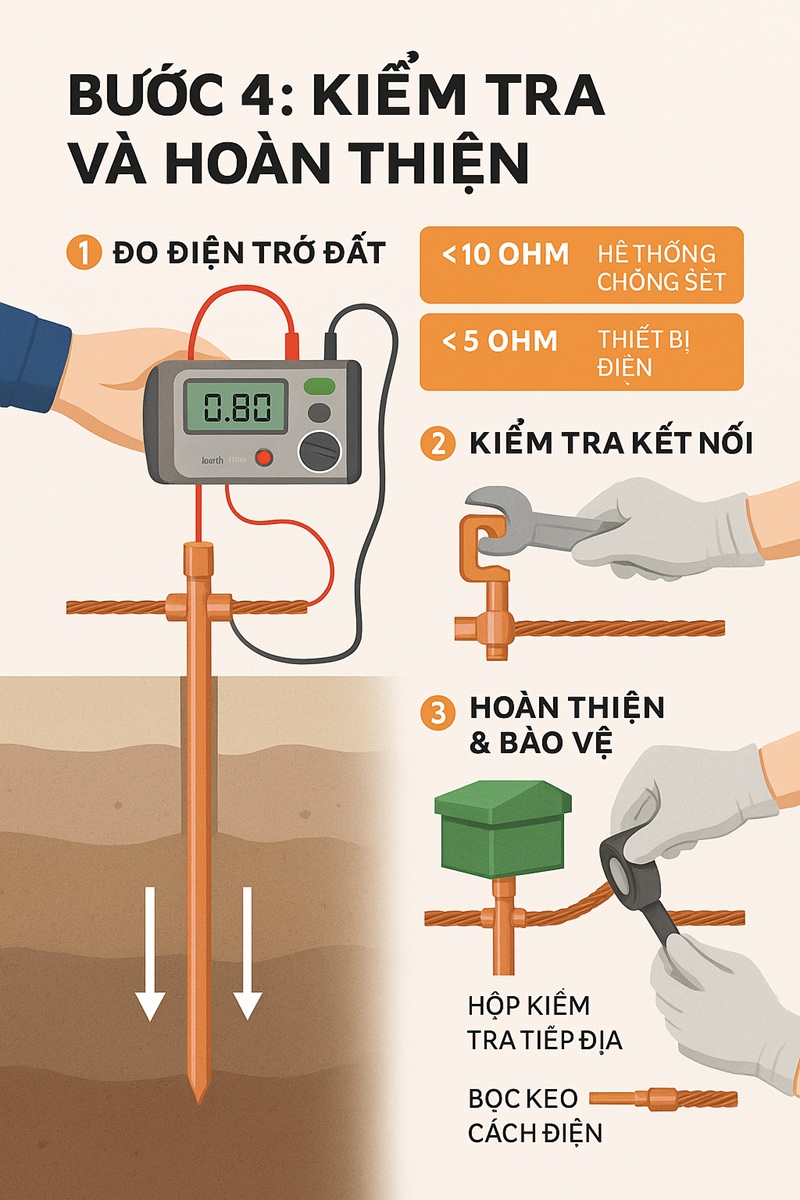

6️⃣ Đo kiểm & nghiệm thu
-
Dùng máy đo Megger để đo điện trở đất (RE).
-
Yêu cầu đạt:
-
Nhà dân, công trình nhỏ: ≤ 10 Ω
-
Trạm BTS, viễn thông: ≤ 5 Ω
-
Trạm điện, nhà máy: ≤ 1 Ω
-
Nếu điện trở cao → đóng thêm cọc nối song song, hoặc rải thêm GEM RR quanh khu vực đó.
7️⃣Nối mạnh vòng tiếp địa
-
Dây đồng nối các cọc phải liên kết thành vòng kín quanh công trình.
-
Dây dùng loại băng đồng 30x3mm hoặc dây đồng trần ≥ 25mm².
-
Các điểm giao nhau nên hàn hóa nhiệt để tránh hỏng sau thời gian dài.
-
Đầu cuối của hệ thống đấu lên thanh cái tiếp địa tổng (Main Earth Bar) trong tủ điện.
8️⃣ An toàn và bảo dưỡng
-
Không thi công khi trời mưa hoặc đang có sét.
-
Mang đầy đủ đồ bảo hộ: găng tay, mũ, giày cách điện.
-
Định kỳ 6–12 tháng đo lại điện trở đất để đảm bảo hệ thống hoạt động tốt.
-
Nếu giá trị tăng cao → bổ sung GEM RR hoặc thêm cọc mới.
📋 Tóm tắt nhanh cho thợ
| Bước | Việc cần làm | Ghi chú |
|---|---|---|
| 1 | Chuẩn bị cọc, dây, GEM, thuốc hàn | Kiểm tra đủ số lượng |
| 2 | Chọn chỗ đất ẩm, tránh bê tông | Cách móng ≥1m |
| 3 | Đóng cọc thẳng đứng, sâu ≥2,4m | Nối ren chắc chắn |
| 4 | Hàn hoặc kẹp dây đồng vào cọc | Ưu tiên hàn hóa nhiệt |
| 5 | Đổ GEM RR quanh cọc | 1 bao/cọc |
| 6 | Đo điện trở đất | Đạt ≤10Ω |
| 7 | Nối vòng tiếp địa quanh công trình | Hàn hoặc siết chặt |
| 8 | Bảo dưỡng định kỳ | Đo lại sau 6 tháng |
🔰 Gợi nhớ từ VINATEC
“Cọc tốt, nối chắc, đất dẫn điện thấp → hệ thống tiếp địa mới bền và an toàn.”
