I. MỤC ĐÍCH VÀ PHẠM VI
Hướng dẫn này áp dụng cho thi công, lắp đặt và nghiệm thu kim thu sét công nghệ phát xạ sớm (ESE) LPI Stormaster do Vinatec phân phối chính hãng tại Việt Nam.
Áp dụng cho các loại công trình: nhà xưởng, tòa nhà, trạm viễn thông, khu dân cư, kho xăng dầu, trạm BTS, v.v.
II. THÔNG TIN KỸ THUẬT CƠ BẢN
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Thương hiệu | LPI – Lightning Protection International (Úc) |
| Model | Stormaster ESE 15 / 30 / 45 / 60 |
| Tiêu chuẩn | NFC 17-102:2011 / IEC 62305 |
| Vật liệu | Inox 304 chống ăn mòn |
| Cấp bảo vệ | 60µs (bán kính bảo vệ tối đa đến 120 m) |
| Đấu nối | Kẹp ren M16 hoặc M20, cáp đồng ≥ 50mm² |
| Trọng lượng | ~3.5 – 4.8kg (tùy model) |
III. CHUẨN BỊ TRƯỚC KHI THI CÔNG
1️⃣ Kiểm tra vật tư
-
✅ Kim thu sét LPI Stormaster (đúng model theo bản vẽ thiết kế).
-
✅ Cột đỡ inox hoặc thép mạ kẽm D48 – D60, chiều cao 3–6 m.
-
✅ Cáp dẫn sét đồng trần ≥ 50 mm² hoặc băng đồng 30×3 mm.
-
✅ Cọc tiếp địa Ram Ratna D14.2 hoặc D16 mm, dài 2.4 m.
-
✅ Hợp chất giảm điện trở GEM RR (Ram Ratna).
-
✅ Kẹp nối đồng/inox, bulông M10/M12, ống nối ren, thanh đồng đẳng thế.
-
✅ Bột hàn hóa nhiệt SUNWELD + khuôn graphite.
2️⃣ Dụng cụ thi công
-
Thang, dây an toàn, máy khoan, thước thủy, máy đo Megger, tua vít, cờ lê, búa cao su, dây kéo, máy hàn hóa nhiệt.
3️⃣ Kiểm tra an toàn
-
Dừng thi công khi có mưa, sét.
-
Dây an toàn bắt buộc khi leo cao >2 m.
-
Giám sát kỹ thuật có mặt khi hàn tiếp địa.
IV. TRÌNH TỰ THI CÔNG CHI TIẾT

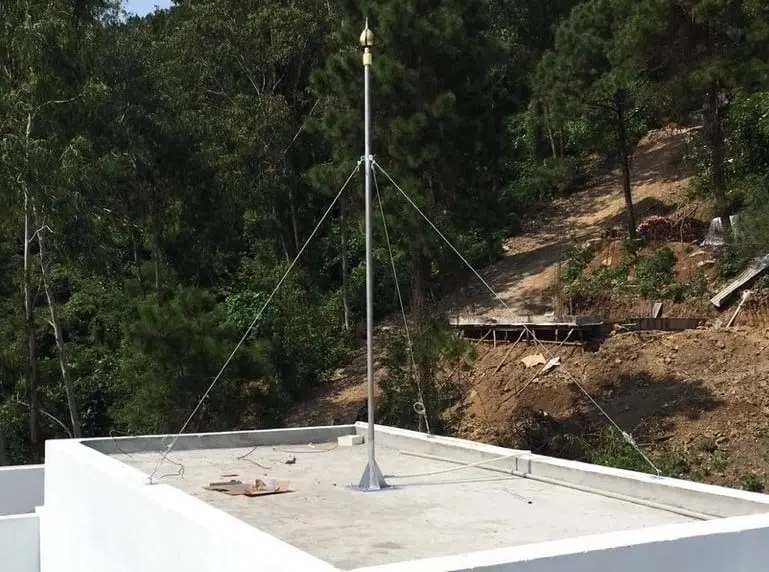

1. LẮP ĐẶT CỘT ĐỠ KIM THU SÉT
-
Dựng cột tại vị trí cao nhất của mái hoặc kết cấu thép công trình.
-
Cố định bằng chân đế 3 hoặc 4 bulông nở M12, siết chặt đều.
-
Cột phải thẳng đứng ±1°, không nghiêng.
-
Nếu lắp trên mái tôn, bổ sung tấm đế gia cường + chống thấm silicon quanh bulông.
Ghi chú: Cột kim ≥ 2 m so với điểm cao nhất cần bảo vệ để đảm bảo vùng che phủ.
2. GẮN KIM THU SÉT LPI STORMASTER
-
Đặt đầu kim lên đầu cột, căn ren hoặc bulông chặt tay rồi siết khóa hãm inox.
-
Dùng vòng đệm chống rung để cố định, tránh xoay.
-
Đảm bảo đầu kim hướng thẳng lên trời, không bị che bởi anten, khung, ống khói, bồn nước.
3. ĐẤU NỐI DÂY DẪN SÉT
-
Dây dẫn sét đi thẳng từ chân kim xuống hệ thống tiếp địa, tránh gấp khúc.
-
Bán kính cong tối thiểu 200 mm.
-
Dùng kẹp nối đồng hoặc inox siết cứng cáp với chân kim.
-
Cố định cáp vào tường hoặc khung bằng kẹp định vị cách nhau 1m.
-
Nếu công trình cao, nên chia 2 đường dẫn sét song song để giảm điện trở xung.
4. HÀN HÓA NHIỆT TIẾP ĐỊA
-
Dùng thuốc hàn SUNWELD và khuôn graphite phù hợp tiết diện.
-
Làm sạch bề mặt đồng, cọc và cáp trước khi hàn.
-
Đặt khuôn, rắc thuốc, châm lửa — chờ phản ứng hoàn tất (~3–5s).
-
Kiểm tra mối hàn chắc, không nứt, không xỉ.
-
Dán tem SUNWELD để nhận dạng mối hàn tiêu chuẩn.
5. LẮP HỆ THỐNG TIẾP ĐỊA
-
Đóng 3–4 cọc Ram Ratna D16mm nối liên hoàn bằng cáp đồng 50mm².
-
Khoảng cách giữa các cọc ≥ 3m.
-
Trộn hợp chất giảm điện trở GEM RR (Ram Ratna) với nước theo tỉ lệ 3:1, đổ xung quanh cọc, lấp đất và nén chặt.
-
Đảm bảo điện trở tổng ≤ 10Ω (theo IEC 62561-2).
-
Với trạm viễn thông hoặc khu công nghiệp, yêu cầu điện trở ≤ 4Ω theo QCVN 32:2011.
6. LIÊN KẾT ĐẲNG THẾ (EQUIPOTENTIAL BONDING)
-
Dây trung tính, khung thép, máng cáp, lan can… phải nối về thanh đồng đẳng thế chính (MEB).
-
Từ MEB nối đến điểm nối đất chính (Main Earth Pit) bằng cáp 50mm².
-
Ghi chú: không nối đẳng thế qua đường điện đang vận hành.
7. KIỂM TRA – NGHIỆM THU
Dụng cụ: máy đo điện trở đất, đồng hồ đo cách điện, kiểm tra cơ khí.
| Hạng mục kiểm tra | Tiêu chuẩn |
|---|---|
| Độ thẳng kim | ≤ 1° nghiêng |
| Mối nối cơ khí | Không lỏng, không rỉ |
| Điện trở nối đất | ≤ 10Ω (≤ 4Ω cho trạm BTS) |
| Mối hàn hóa nhiệt | Kín, đồng nhất, không nứt |
| Kẹp dây dẫn | Khoảng cách ≤ 1m |
| Hồ sơ hoàn công | Sơ đồ, hình ảnh, kết quả đo |
V. BẢO TRÌ ĐỊNH KỲ
-
Kiểm tra toàn bộ hệ thống 6 tháng/lần trong mùa mưa bão.
-
Đo lại điện trở tiếp địa mỗi năm.
-
Làm sạch đầu kim, xiết lại kẹp, kiểm tra dây không bị oxy hóa.
-
Ghi chép vào sổ bảo trì hệ thống chống sét (theo mẫu Vinatec).
VI. GỢI Ý AN TOÀN & CHUYÊN MÔN
-
Không thi công khi trời dông hoặc có sét.
-
Không để dây dẫn sét đi song song với dây điện.
-
Giữ khoảng cách an toàn ≥ 0.5 m giữa dây dẫn sét và đường ống, máng cáp.
-
Nên có kỹ sư Vinatec giám sát kỹ thuật tại công trình để đảm bảo đúng tiêu chuẩn.
