Kim thu sét (hay cột thu lôi) là thành phần then chốt trong hệ thống chống sét trực tiếp. Tuy nhiên, việc hiểu sai về bán kính bảo vệ hoặc chọn sai vật liệu có thể dẫn đến những hậu quả khôn lường về người và tài sản. Bài viết này được biên soạn bởi đội ngũ kỹ sư tại Chống Sét Trường Thịnh, dựa trên tiêu chuẩn quốc tế NFC 17-102, giúp bạn có cái nhìn từ tổng quan đến chi tiết nhất.
1. Kim thu sét là gì?

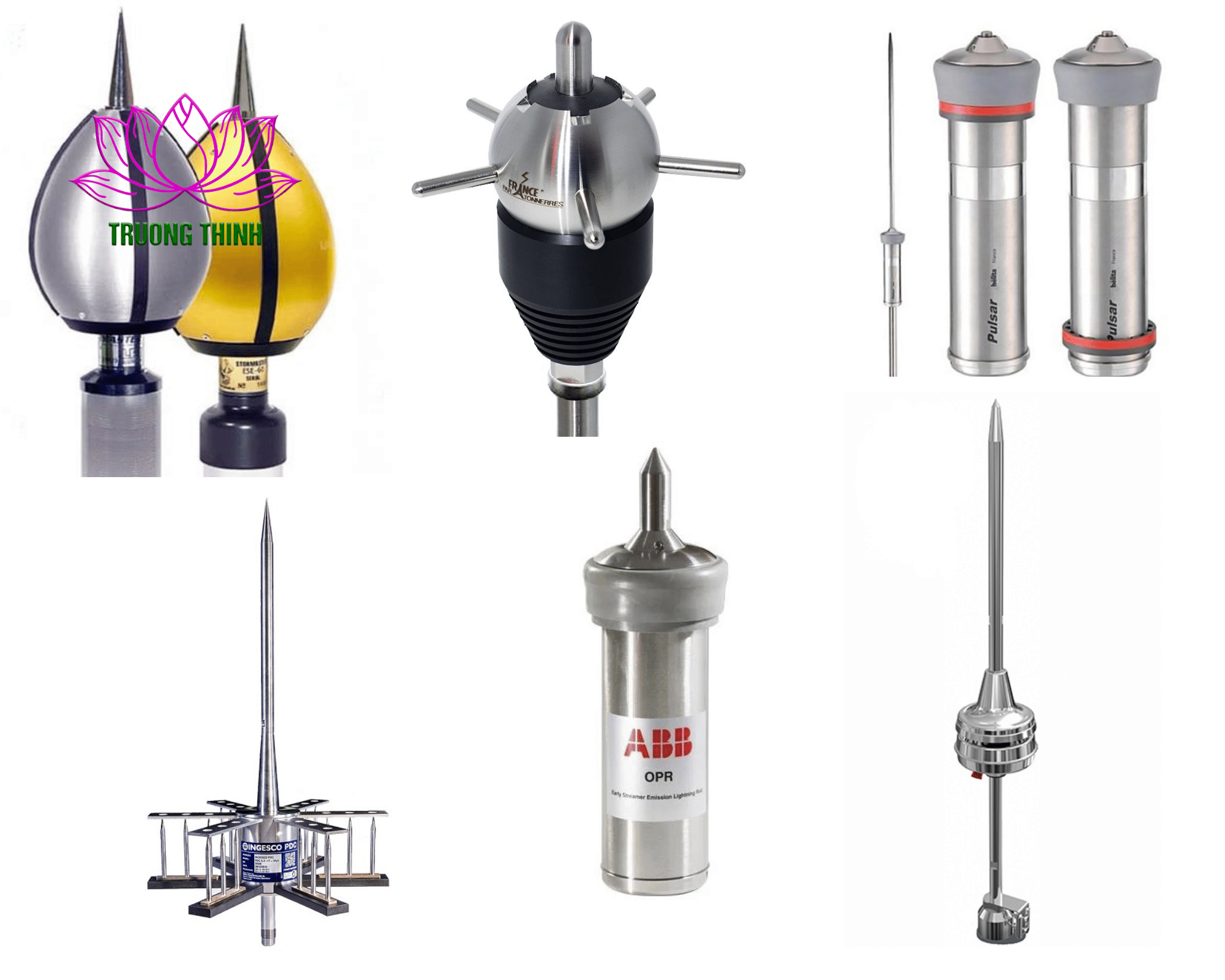

Trong kỹ thuật chống sét, kim thu sét (Lightning Rod) là thiết bị đầu cuối được đặt tại vị trí cao nhất của công trình. Nhiệm vụ của nó là tập trung các điện tích từ đám mây giông, tạo ra một đường dẫn chủ động để điều hướng dòng điện từ tia sét xuống hệ thống tiếp địa một cách an toàn.
Cơ chế hoạt động theo góc nhìn chuyên gia:
-
Kim thu sét cổ điển (Franklin): Hoạt động dựa trên hiệu ứng mũi nhọn. Khi điện trường khí quyển tăng cao, đầu kim nhọn sẽ tập trung các ion, tạo ra một điểm phóng điện cục bộ để thu hút tia sét.

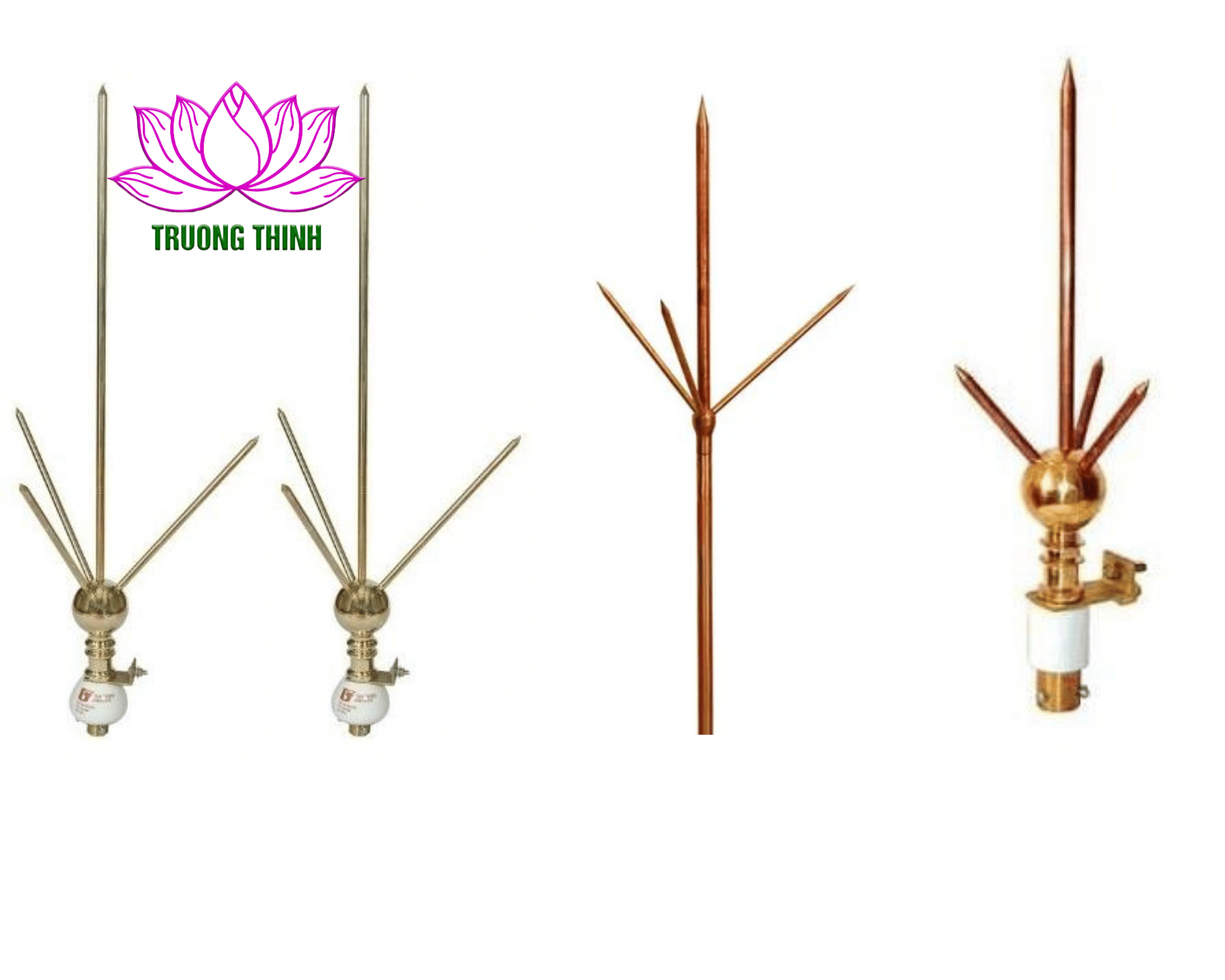

Hình ảnh kim thu sét cổ điển.
-
Kim thu sét hiện đại (ESE - Early Streamer Emission): Đây là công nghệ phát tia tiên đạo chủ động. Kim được trang bị bộ phận tích tụ điện năng, chủ động phát ra tia ion đi lên phía trước để "đón" tia sét từ trên cao, giúp mở rộng diện tích bảo vệ lên gấp nhiều lần.
Hình ảnh kim thu sét tia tiên đạo
2. So sánh các loại Kim thu sét phổ biến nhất hiện nay
Để lựa chọn thiết bị tối ưu, bạn cần hiểu rõ sự khác biệt giữa công nghệ cũ và mới:
| Tiêu chí so sánh | Kim thu sét Cổ điển | Kim thu sét ESE (Hiện đại) |
| Cơ chế | Thụ động (Chờ sét đánh) | Chủ động (Phát tia tiên đạo đón sét) |
| Bán kính bảo vệ | Hẹp (Hình nón khoảng 45° - 60°) | Rất rộng (Lên đến hơn 100m) |
| Độ bền vật liệu | Đồng vàng, Inox thông thường | Thép không gỉ cao cấp (Inox 316L) |
| Tiêu chuẩn áp dụng | TCVN 9385:2012 | NFC 17-102 (Pháp), UNE 21186 |
| Ứng dụng | Nhà dân dụng thấp tầng, chuồng trại | Biệt thự, nhà xưởng, khu công nghiệp |
3. Cách tính bán kính bảo vệ Kim thu sét (Theo chuẩn NFC 17-102)
Đây là phần quan trọng nhất mà các trang web đối thủ thường bỏ qua hoặc viết không rõ ràng. Bán kính bảo vệ ($R_p$) của một cây kim thu sét hiện đại được tính toán theo công thức:
Trong đó:
-
$h$: Độ cao thực tế của đầu kim so với mặt phẳng cần bảo vệ (thường tối thiểu là 2m).
-
$D$: Khoảng cách nhảy của tia sét (tùy thuộc vào cấp độ bảo vệ I, II, III hoặc IV).
-
$\Delta L$: Độ dài vệt tiên đạo (tương ứng với thời gian phát tia sớm $\Delta T$ của kim, tính bằng micro giây $\mu s$).
Lưu ý từ kỹ sư: Việc chọn một cây kim có $\Delta T$ cao (ví dụ $60\mu s$) sẽ giúp tăng đáng kể bán kính bảo vệ mà không cần tăng độ cao cột đỡ.
4. Top 3 Thương hiệu Kim thu sét uy tín nhất tại Việt Nam 2026
Dựa trên trải nghiệm thi công thực tế, chúng tôi đề xuất 3 dòng kim có hiệu suất ổn định nhất:

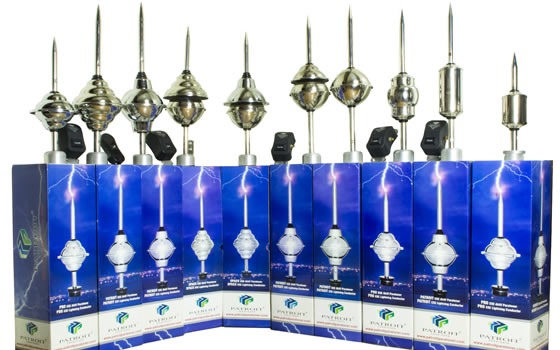

1. Kim thu sét Patroit – Thổ Nhĩ Kỳ là dòng kim thu sét chủ động (ESE) được sản xuất theo tiêu chuẩn NFC 17-102 / IEC 62305, ứng dụng công nghệ phát tia tiên đạo sớm, giúp mở rộng phạm vi bảo vệ và nâng cao hiệu quả chống sét cho công trình.

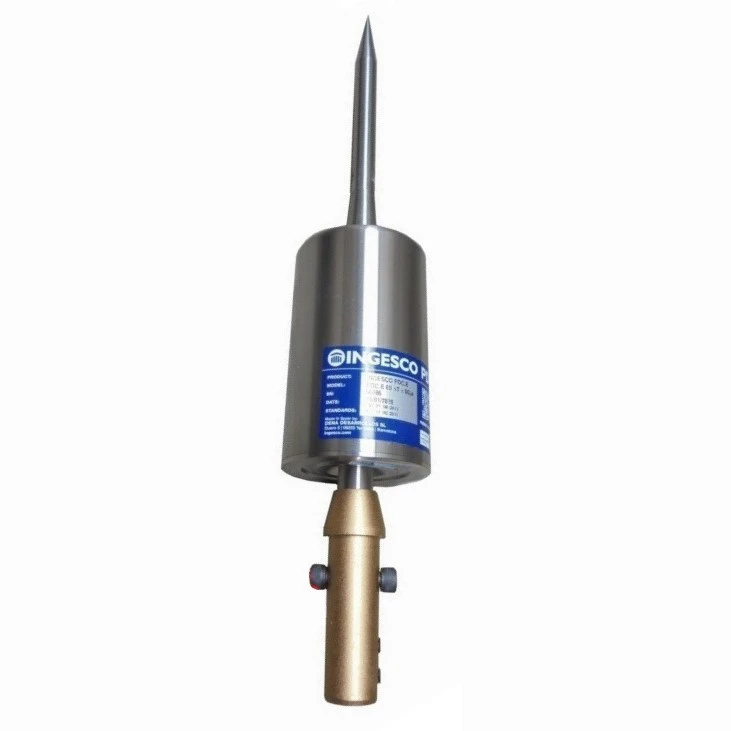

2. Kim Ingesco (Tây Ban Nha): Ưu điểm lớn nhất là độ bền cơ học cao và giá thành hợp lý cho các công trình dân dụng cao cấp tại Việt Nam.

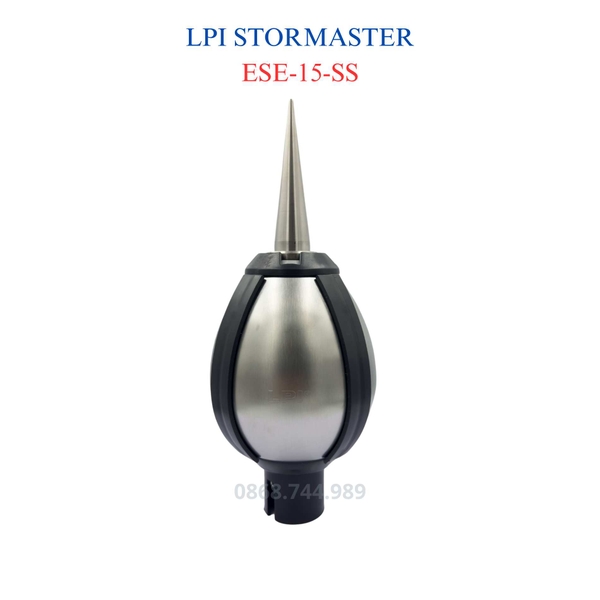

3. Kim LPI Stormaster (Úc): Lựa chọn số 1 cho các dự án công nghiệp. Khả năng chịu dòng sét cực lớn và thiết kế hiện đại, dễ lắp đặt.
5. Quy trình lắp đặt chuẩn kỹ thuật (Demonstrating Experience)
Một hệ thống chống sét chỉ an toàn khi kim thu sét được kết nối đúng cách. Quy trình 4 bước tại Chống Sét Trường Thịnh:
-
Bước 1: Lắp đặt cột đỡ: Cột đỡ kim phải được làm bằng thép mạ kẽm hoặc Inox, gia cố chắc chắn để chịu được sức gió bão.
-
Bước 2: Kết nối dây dẫn sét: Sử dụng cáp đồng trần tiết diện tối thiểu $70mm^2$ ($M70$) để đảm bảo dòng sét thoát đi nhanh nhất, không gây nóng chảy dây.
-
Bước 3: Hệ thống tiếp địa: Đây là "trái tim" của hệ thống. Phải đóng cọc tiếp địa và sử dụng hóa chất giảm điện trở để trị số đo được luôn dưới $10\Omega$.
-
Bước 4: Kiểm định: Sau khi lắp đặt, hệ thống cần được cơ quan chức năng kiểm định và cấp giấy chứng nhận an toàn chống cháy nổ.
6. Giải đáp thắc mắc (FAQ tối ưu tìm kiếm)
Hỏi: Lắp kim thu sét có làm tăng nguy cơ bị sét đánh không?
-
Trả lời: Hoàn toàn không. Kim thu sét không thu hút sét về phía công trình, mà nó đảm bảo rằng NẾU sét đánh vào khu vực đó, nó sẽ đi qua kim thu sét và xuống đất thay vì đánh vào mái nhà, gây hỏa hoạn hoặc hỏng thiết bị điện.
Hỏi: Kim thu sét cổ điển bằng đồng hay Inox tốt hơn?
-
Trả lời: Đồng dẫn điện tốt hơn, nhưng Inox 316 lại bền hơn trước sự oxy hóa của môi trường. Với khí hậu nồm ẩm tại Việt Nam, chúng tôi khuyên dùng kim Inox hoặc đồng mạ để đảm bảo tuổi thọ trên 20 năm.
7. Kết luận: Đừng để "mất bò mới lo làm chuồng"
Kim thu sét không chỉ là một thanh sắt trên mái nhà, đó là một thiết bị khoa học bảo vệ tính mạng. Khi chọn mua, hãy yêu cầu người bán cung cấp Chứng chỉ xuất xứ (CO) và Chứng chỉ chất lượng (CQ).
