Quy định đo điện trở tiếp địa chống sét

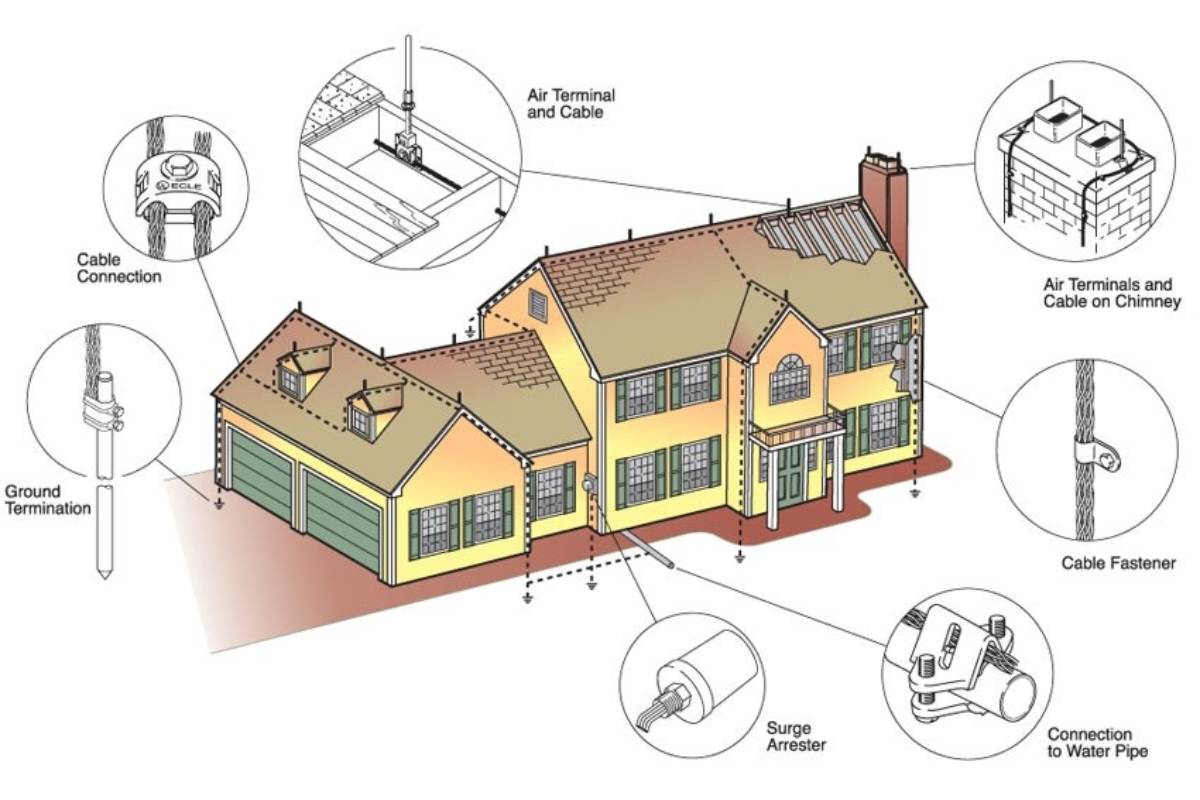

Hệ thống chống sét đóng vai trò quan trọng trong việc bảo vệ công trình, thiết bị điện và con người khỏi nguy cơ sét đánh. Tuy nhiên, một hệ thống chống sét chỉ hoạt động hiệu quả khi được lắp đặt đúng kỹ thuật và kiểm định định kỳ để đảm bảo các thành phần như cột thu lôi, dây thoát sét, hệ thống tiếp địa và thiết bị chống sét lan truyền vẫn hoạt động tốt.

Bài viết này sẽ cung cấp thông tin chi tiết về quy định đo điện trở tiếp địa, quy trình kiểm định hệ thống chống sét và lợi ích của việc kiểm định định kỳ nhằm đảm bảo an toàn và hiệu suất cao nhất cho hệ thống.

1. Quy định đo điện trở tiếp địa chống sét

Tại sao phải đo điện trở tiếp địa?

Hệ thống tiếp địa là bộ phận quan trọng giúp dẫn dòng điện sét xuống đất một cách an toàn, giảm thiểu nguy cơ hư hại công trình và thiết bị điện. Nếu điện trở tiếp địa quá cao, dòng điện sét không thể truyền xuống đất hiệu quả, gây ra hiện tượng phóng điện ngược, làm tăng nguy cơ chập cháy và hỏng hóc hệ thống điện.

Do đó, đo điện trở tiếp địa là quy trình bắt buộc để đảm bảo rằng hệ thống tiếp địa hoạt động tốt, duy trì độ dẫn điện ổn định và đáp ứng yêu cầu kỹ thuật theo quy định.

Quy định về điện trở tiếp địa trong chống sét

Theo tiêu chuẩn TCVN 9385:2012 và các tiêu chuẩn quốc tế như IEC 62305, hệ thống chống sét phải có điện trở tiếp địa không vượt quá các mức quy định sau:

• Công trình dân dụng, nhà ở: Điện trở tiếp địa ≤ 10Ω

• Tòa nhà cao tầng, nhà máy, văn phòng lớn: Điện trở tiếp địa ≤ 5Ω

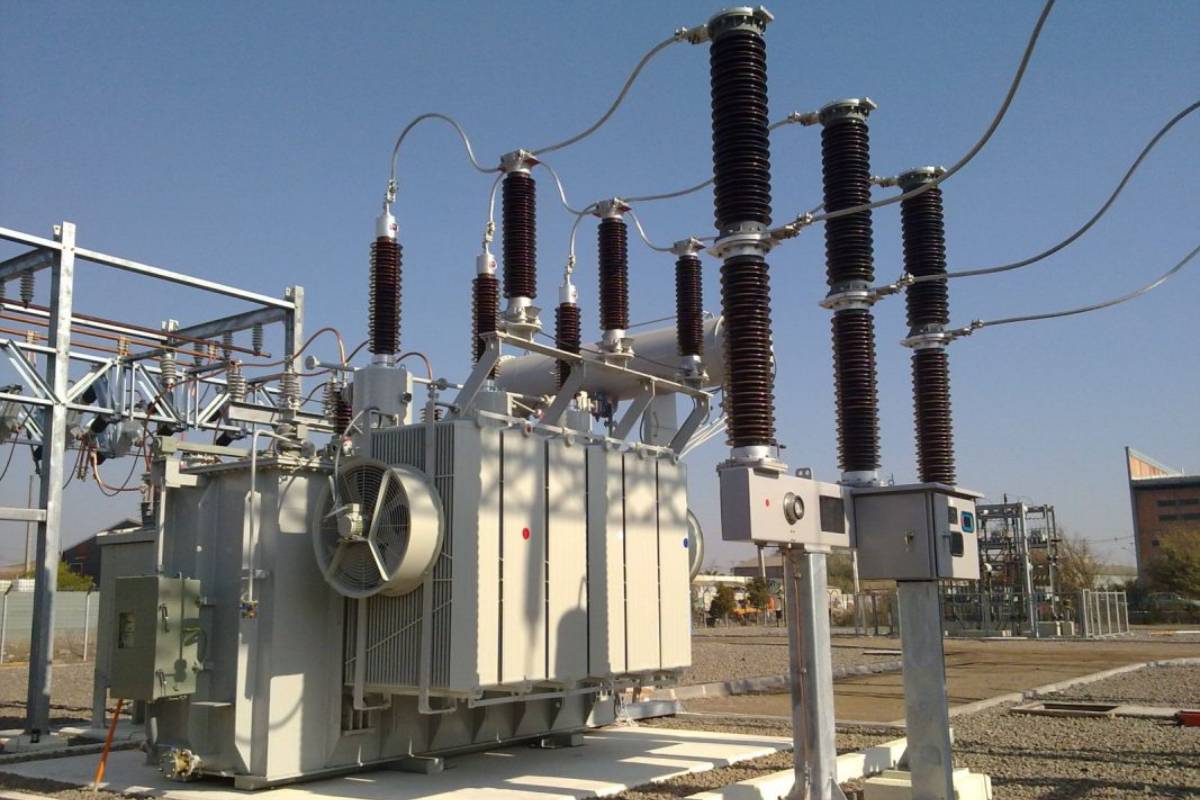

• Trạm biến áp, trạm viễn thông, trung tâm dữ liệu: Điện trở tiếp địa ≤ 1Ω

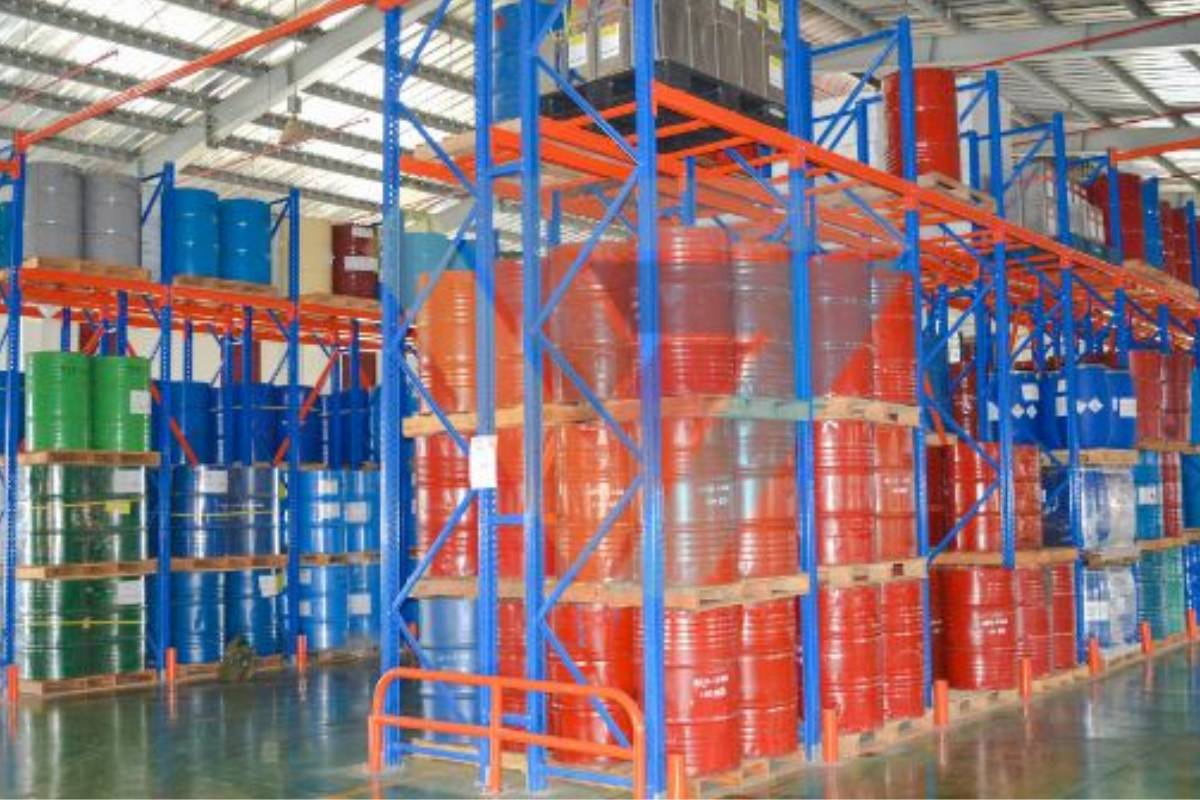

• Kho chứa xăng dầu, hóa chất dễ cháy nổ: Điện trở tiếp địa ≤ 1Ω để đảm bảo an toàn phòng cháy chữa cháy

Việc đảm bảo mức điện trở tiếp địa theo quy định giúp hệ thống chống sét hoạt động hiệu quả và giảm thiểu rủi ro do sét đánh trực tiếp hoặc lan truyền.

Phương pháp đo điện trở tiếp địa

Các phương pháp đo điện trở tiếp địa phổ biến bao gồm:

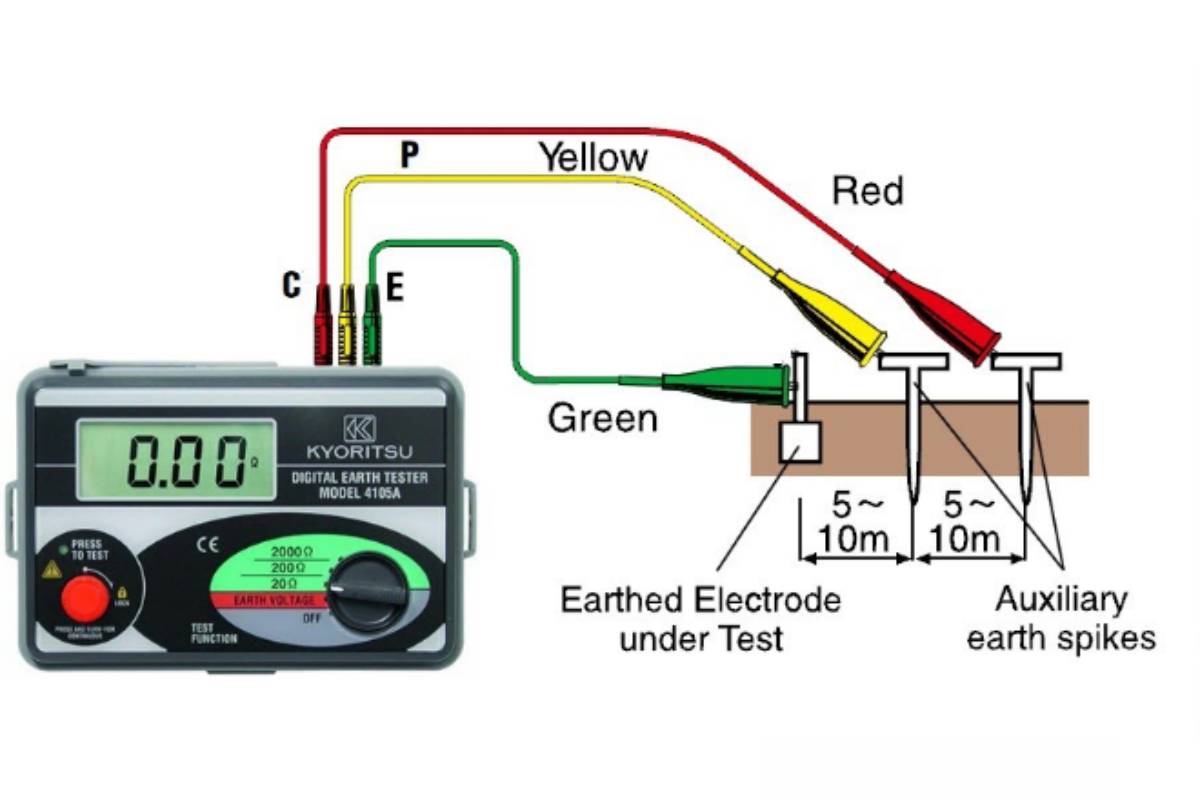

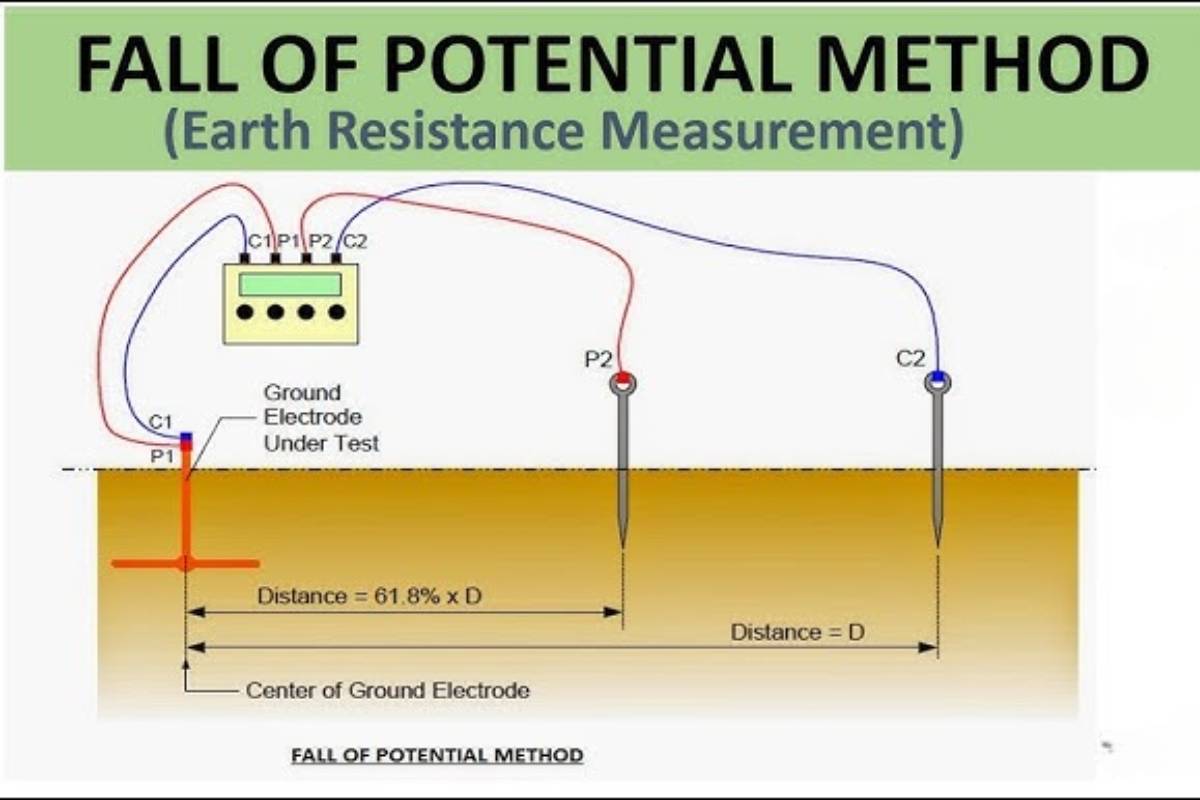

• Phương pháp 3 cực (Fall-of-Potential Method): Được sử dụng phổ biến nhất, đo bằng cách sử dụng một điện cực đo dòng và một điện cực đo điện áp.

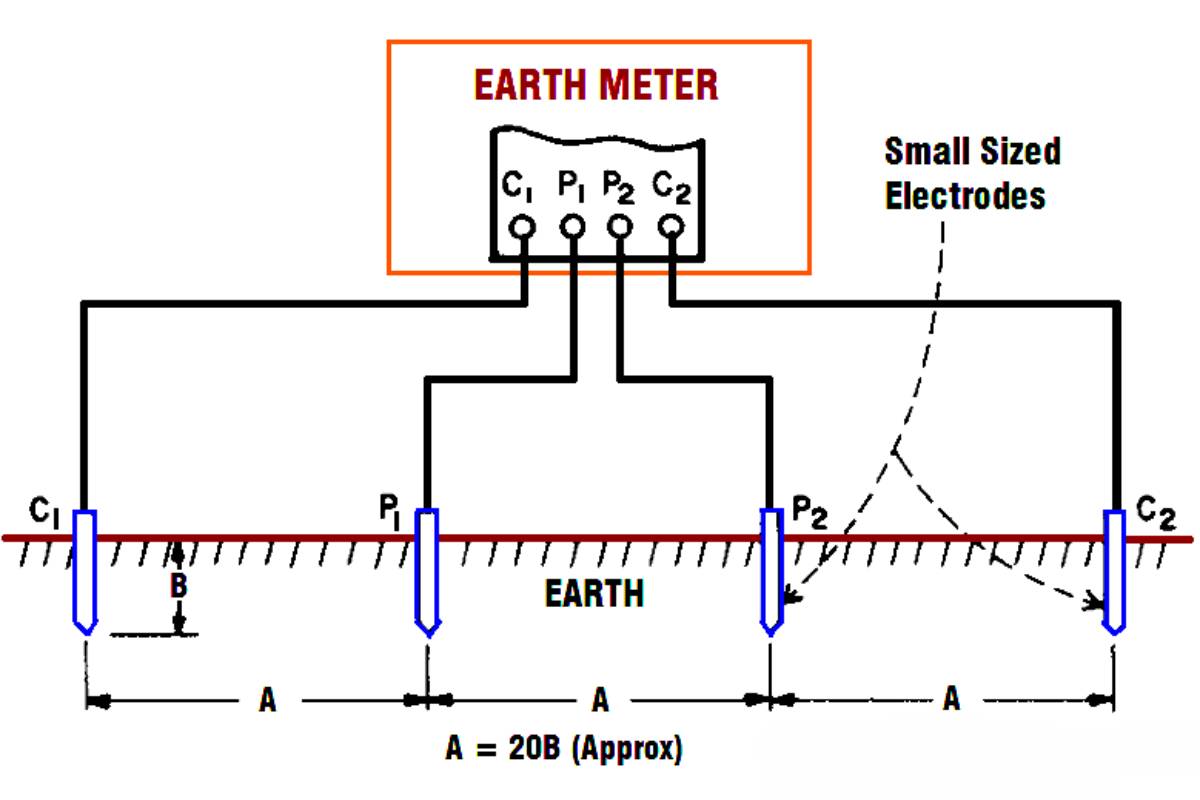

• Phương pháp 4 cực (Wenner Method): Chính xác hơn, thường áp dụng cho hệ thống tiếp địa phức tạp.

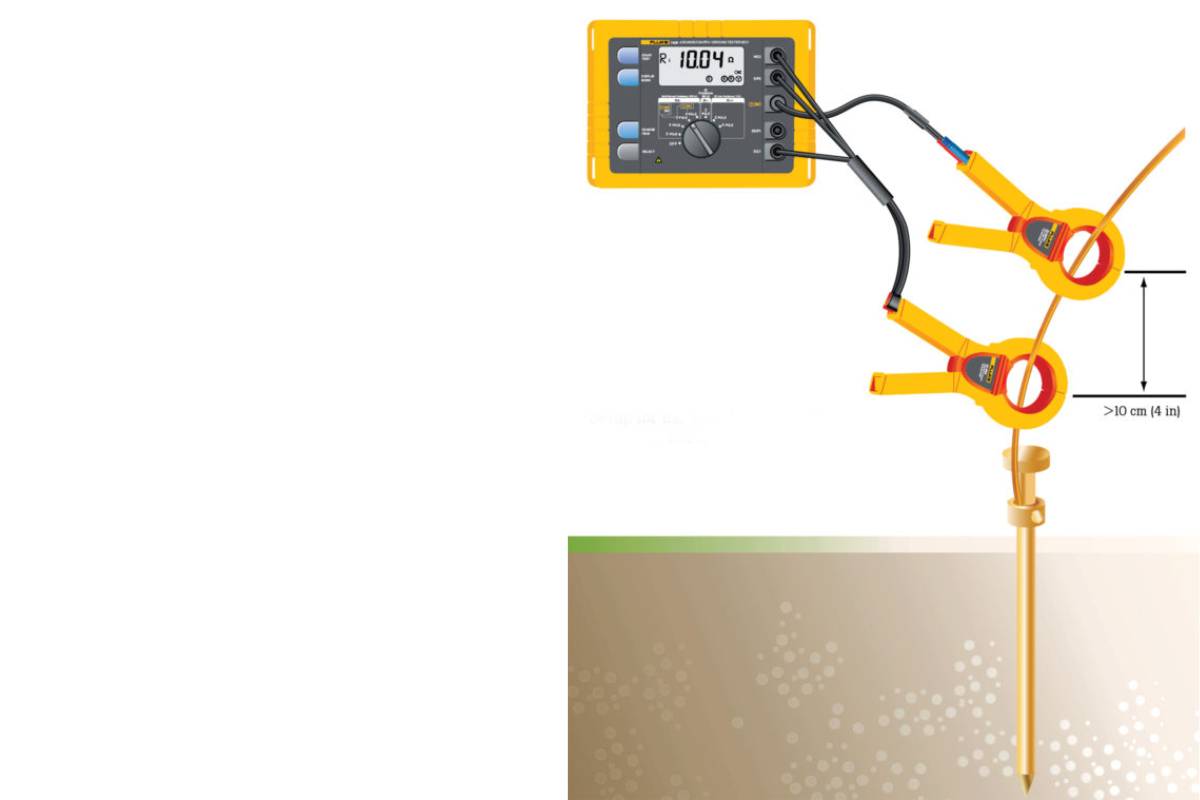

• Phương pháp đo bằng kẹp đo điện trở đất: Nhanh chóng, không cần tách hệ thống tiếp địa nhưng chỉ phù hợp với hệ thống có nhiều điểm nối đất.

Tần suất đo điện trở tiếp địa

Việc đo điện trở tiếp địa cần được thực hiện định kỳ để đảm bảo hiệu quả của hệ thống:

• Mỗi năm một lần đối với công trình thông thường

• Mỗi 6 tháng đối với công trình quan trọng như bệnh viện, trạm biến áp, kho chứa xăng dầu

• Ngay sau khi hoàn thành lắp đặt hệ thống chống sét

• Sau mỗi lần sửa chữa hoặc nâng cấp hệ thống tiếp địa

2. Quy trình kiểm định hệ thống chống sét

Mục đích của kiểm định chống sét

Kiểm định hệ thống chống sét giúp đảm bảo các thành phần trong hệ thống hoạt động đúng tiêu chuẩn, phát hiện và khắc phục kịp thời các lỗi kỹ thuật nhằm bảo vệ công trình và thiết bị điện.

Quy trình kiểm định hệ thống chống sét

Quá trình kiểm định hệ thống chống sét diễn ra theo các bước sau:

Bước 1: Kiểm tra hồ sơ kỹ thuật và bản vẽ thiết kế

• Đối chiếu thực tế lắp đặt với bản vẽ thiết kế ban đầu.

• Xem xét giấy chứng nhận xuất xứ và chất lượng của thiết bị chống sét.

Bước 2: Kiểm tra thực tế hệ thống chống sét

• Kiểm tra cột thu lôi có bị gỉ sét, cong vênh hoặc hư hỏng không.

• Kiểm tra dây thoát sét đảm bảo không bị đứt gãy, kết nối chắc chắn.

• Đánh giá hệ thống tiếp địa xem có bị ảnh hưởng bởi môi trường hay không.

Bước 3: Đo kiểm điện trở tiếp địa

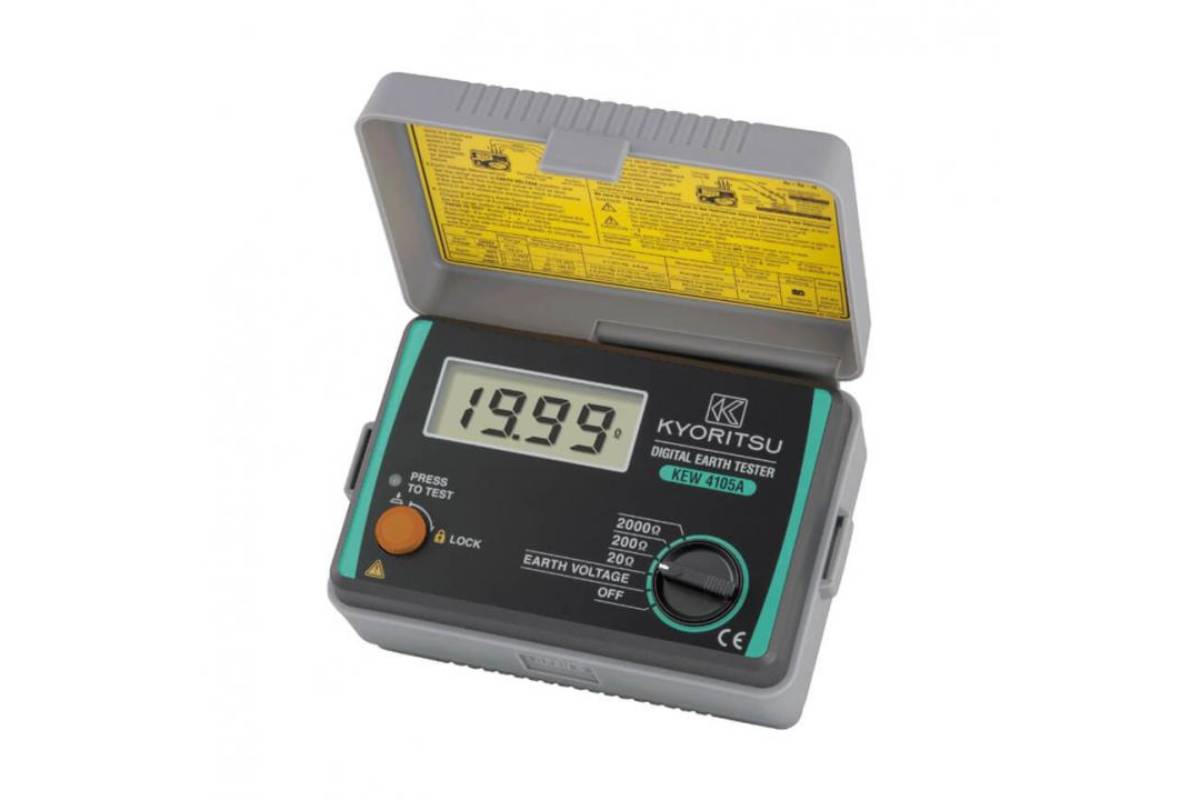

• Sử dụng thiết bị đo điện trở đất để kiểm tra khả năng dẫn dòng sét xuống đất.

• Nếu điện trở tiếp địa vượt mức cho phép, cần bổ sung cọc tiếp địa hoặc sử dụng hóa chất giảm điện trở.

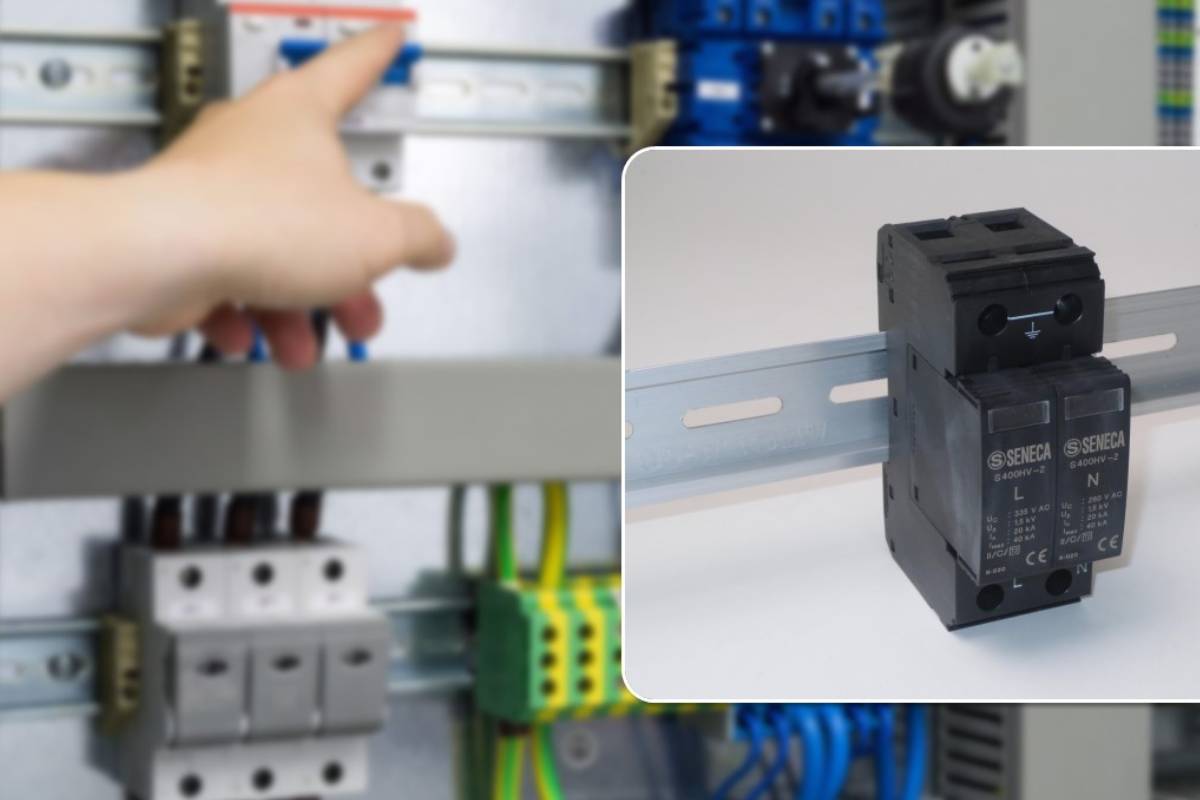

Bước 4: Kiểm tra thiết bị chống sét lan truyền

• Đánh giá hiệu suất của thiết bị cắt sét và chống sét lan truyền trên hệ thống điện.

• Kiểm tra tình trạng hoạt động của cầu chì bảo vệ, bộ triệt xung điện áp.

Bước 5: Lập biên bản kiểm định và đề xuất giải pháp khắc phục

• Ghi nhận kết quả kiểm tra.

• Đưa ra các đề xuất sửa chữa hoặc nâng cấp nếu cần.

• Cấp giấy chứng nhận kiểm định nếu hệ thống đạt tiêu chuẩn.

3. Lợi ích khi kiểm định hệ thống chống sét định kỳ

• Bảo vệ con người và tài sản

  • Hệ thống chống sét không được kiểm tra định kỳ có thể bị xuống cấp, dẫn đến nguy cơ sét đánh gây hỏa hoạn, chập cháy điện hoặc hư hại công trình.

• Tối ưu hiệu suất hoạt động của hệ thống

  • Kiểm tra định kỳ giúp phát hiện các vấn đề như điện trở tiếp địa tăng cao, dây thoát sét bị đứt hoặc thiết bị chống sét lan truyền không hoạt động hiệu quả, giúp hệ thống luôn vận hành tốt nhất.

• Tuân thủ quy định pháp lý

  • Theo quy định của Nhà nước, các công trình như nhà cao tầng, trạm biến áp, nhà máy, bệnh viện bắt buộc phải kiểm định hệ thống chống sét định kỳ để đảm bảo an toàn.

• Bảo vệ thiết bị điện và hệ thống viễn thông

  • Sét có thể gây quá áp, làm hư hỏng thiết bị điện tử như máy tính, tivi, hệ thống viễn thông và điều khiển công nghiệp. Kiểm định định kỳ giúp bảo vệ các thiết bị quan trọng khỏi những hư hại không mong muốn.

• Tiết kiệm chi phí bảo trì và sửa chữa

  • Phát hiện lỗi sớm giúp giảm thiểu chi phí sửa chữa lớn và kéo dài tuổi thọ của hệ thống chống sét.

Việc đo điện trở tiếp địa và kiểm định hệ thống chống sét định kỳ là bắt buộc để đảm bảo an toàn cho công trình và con người. Kiểm tra và bảo trì thường xuyên giúp phát hiện và khắc phục kịp thời các lỗi kỹ thuật, đảm bảo hệ thống chống sét luôn hoạt động tối ưu. Nếu bạn đang tìm kiếm dịch vụ kiểm định hệ thống chống sét chất lượng, hãy liên hệ với các đơn vị chuyên môn để được tư vấn và hỗ trợ tốt nhất.
