STORMASTER ESE CỦA LPI

24/10/2024 | XNK Trường Thịnh

Công ty LPI

LPI là nhà sản xuất và cung cấp giải pháp chống sét trực tiếp, chống xung điện áp đột biến, và giải pháp nối đất, với nhiều năm kinh nghiệm tư vấn tại những khu vực dễ bị sét nhất thế giới. Công ty có hệ thống quản lý chất lượng theo tiêu chuẩn AS/NZS ISO 9001:2015 và các sản phẩm được xuất khẩu toàn cầu.

Đặc điểm chính của STORMASTER ESE:

  • Thiết kế tối ưu với bốn tấm ghép độc lập.
  • Hơn 50,000 lắp đặt trong hơn 15 năm tại hơn 75 quốc gia.
  • Đáp ứng đầy đủ các yêu cầu của tiêu chuẩn NF C 17-102 (2011).
  • Được kiểm tra và chứng nhận bổ sung theo IEC 62561-2.

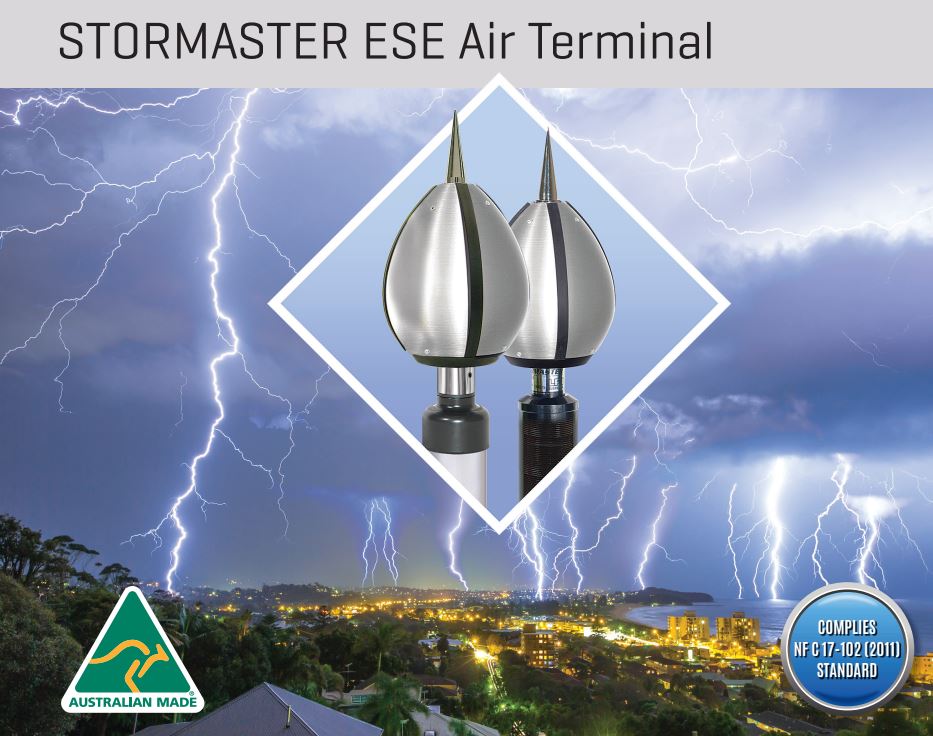

LPI STORMASTER ESE

Hệ thống chống sét sớm (Early Streamer Emission - ESE) giúp bảo vệ công trình khỏi sét đánh trực tiếp. Khi cơn giông đến, đầu cột ESE giải phóng tia đi lên trước khi sét đánh xuống, tạo ra vùng bảo vệ rộng hơn so với cột thu lôi truyền thống.

Các model của STORMASTER ESE:

  • Mã sản phẩm: STORMASTER ESE-15, 30, 50, 60 (SS cho mẫu thép không gỉ)

Lắp đặt và kiểm tra:

Tiêu chuẩn NF C 17-102 (2011) yêu cầu lắp đặt hai dây dẫn xuống cho mỗi cột ESE. Hệ thống nối đất nên được thiết kế với điện trở nhỏ hơn 10 Ohm. Sử dụng cọc nối đất và dây đồng để dẫn sét xuống đất an toàn.

LPI cung cấp nhiều phụ kiện như bộ đếm số lần sét đánh (LSR), cáp HVSC Plus chịu điện áp cao, kẹp và cọc nối đất.

Tính năng nổi bật của STORMASTER ESE:

  • Được thiết kế để lắp đặt dễ dàng, không yêu cầu bảo dưỡng đặc biệt.

  • Hệ thống chống sét hiệu quả về chi phí, đảm bảo an toàn cao.
  • Được kiểm tra và thử nghiệm theo tiêu chuẩn NF C 17-102 (2011) tại phòng thí nghiệm điện áp cao.

Công ty LPI cam kết phát triển và nghiên cứu, đồng thời có nhiều thử nghiệm thực địa tại các khu vực có nguy cơ sét cao trên thế giới.

Đặc điểm nổi bật của LPI Stormaster ESE

  • LPI Stormaster (Early Streamer Emission - ESE) mang đến một giải pháp an toàn và hiệu quả để bảo vệ công trình khỏi sét đánh trực tiếp.

  • Hệ thống Stormaster ESE giúp thu năng lượng sét tại một điểm ưu tiên.

Cách hoạt động của Stormaster ESE

Cột thu lôi ESE sử dụng trường điện tự nhiên để giải phóng tia đi lên vào thời điểm thích hợp, tạo ra phương pháp an toàn và hiệu quả để kiểm soát năng lượng sét. Khi cơn giông sắp đến, điện trường xung quanh Stormaster ESE tăng lên. Khi đầu dòng sét tiếp cận khu vực được bảo vệ, sự tăng mạnh của điện trường kích hoạt tia đi lên từ đầu cột ESE. Điều này cho phép Stormaster ESE bảo vệ vùng rộng hơn so với cột thu lôi truyền thống, theo tiêu chuẩn NF C 17-102 (2011).

Phạm vi bảo vệ của Stormaster ESE

Phạm vi bảo vệ của cột thu lôi Stormaster ESE được tính dựa trên chiều cao của cột ESE so với khu vực cần bảo vệ, theo công thức định nghĩa trong tiêu chuẩn NF C 17-102 (tháng 9 năm 2011). Công thức này phụ thuộc vào chiều cao cột và các cấp độ bảo vệ khác nhau.

Công thức tính bán kính bảo vệ (Rp):

Rp(h) = √2rh − h² + Δ(2r + Δ) (khi h ≥ 5m)
Rp = h x Rp5 / 5 (khi 2 ≤ h < 5m)

Trong đó:

  • h: chiều cao của cột thu lôi Stormaster ESE so với khu vực được bảo vệ (m)
  • Rp5: giá trị Rp khi h = 5m
  • r: giá trị phụ thuộc vào cấp độ bảo vệ (20m cho cấp bảo vệ I, 30m cho cấp II, 45m cho cấp III, 60m cho cấp IV)
  • Δ: giá trị thời gian và lợi thế chiều cao của từng model Stormaster ESE

Ví dụ các giá trị Δ cho các model:

  • Stormaster ESE 15: Δ = 15 µs
  • Stormaster ESE 30: Δ = 30 µs
  • Stormaster ESE 50: Δ = 50 µs
  • Stormaster ESE 60: Δ = 60 µs

Các sản phẩm liên quan đến hệ thống chống sét Stormaster ESE

  1. Mã đặt hàng cho các sản phẩm Stormaster ESE:

Tùy chọn bổ sung:

    • Thêm hậu tố -GI vào mã sản phẩm để kết nối với ống BSP 2 inch.
    • Thêm hậu tố -SS vào mã sản phẩm cho phiên bản bằng thép không gỉ.
  1. Các phụ kiện hỗ trợ cho Stormaster ESE:
    • Bộ đầu kết nối trên: UTERMKIT-Mk3
    • Bộ cột đỡ: FRP-2M, FRP-3M, FRP-4M
    • Khớp nối: ILCOUPLING
    • Bộ dây guy: GUYKIT-4M, GUYKIT-7M (có tùy chọn bằng thép không gỉ)
  2. Dây cáp chịu điện áp cao (HVSC Plus):
    • Mã đặt hàng: HVSCPLUS-PM
      Dây cáp này đã được thử nghiệm tại phòng thí nghiệm điện áp cao độc lập và đạt khả năng chịu điện áp lên đến ≥ 500KV.
  3. Các phụ kiện khác:
    • Kẹp và đầu nối: SAD FIX
    • Bộ đếm số lần sét đánh: LSR1
    • Bộ kiểm tra đầu kết nối dưới: LTERMKIT-MK3
    • Hố kiểm tra: EPIT-P

Hệ thống nối đất của LPI

Để đảm bảo sự an toàn trong việc tiêu tán năng lượng sét xuống đất, hệ thống nối đất cần được cấu hình với điện trở thấp. Các thành phần chính của hệ thống nối đất bao gồm:

  • Cọc nối đất: Cọc mạ đồng hoặc cọc đồng đặc.
  • Dây dẫn nối đất: Sử dụng dây đồng dẹt để tối ưu hóa diện tích tiếp xúc với đất.
  • Hợp chất tăng cường đất: Giúp giảm điện trở suất của đất để đảm bảo khả năng tiêu tán năng lượng tốt hơn.
