Hệ thống nối đất chống sét là thành phần quan trọng trong việc bảo vệ công trình, thiết bị điện và con người khỏi tác động nguy hiểm của sét. Khi sét đánh xuống, dòng điện cực lớn có thể gây ra thiệt hại nghiêm trọng nếu không có hệ thống tiếp địa giúp dẫn điện xuống đất an toàn. Do đó, việc thiết kế và thi công hệ thống nối đất cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo hiệu quả và an toàn trong thực tế.

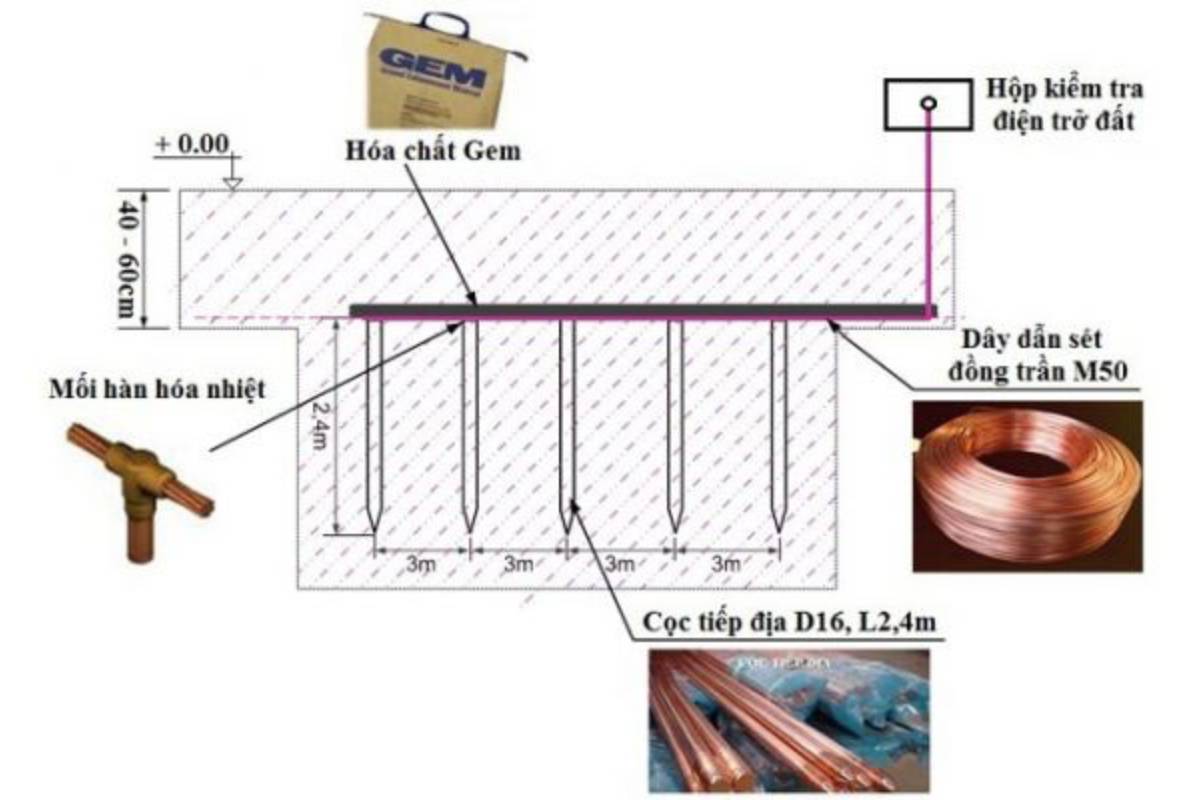

Tiêu chuẩn nối đất chống sét
Tiêu chuẩn Việt Nam (TCVN)
-
TCVN 9385:2012 – Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.
-
TCVN 4756:1989 – Quy phạm nối đất và nối không các thiết bị điện.
-
TCVN 7447-5-54:2005 – Hệ thống lắp đặt điện hạ áp – Lựa chọn và lắp đặt thiết bị điện – Nối đất và dây bảo vệ.
Tiêu chuẩn quốc tế
-

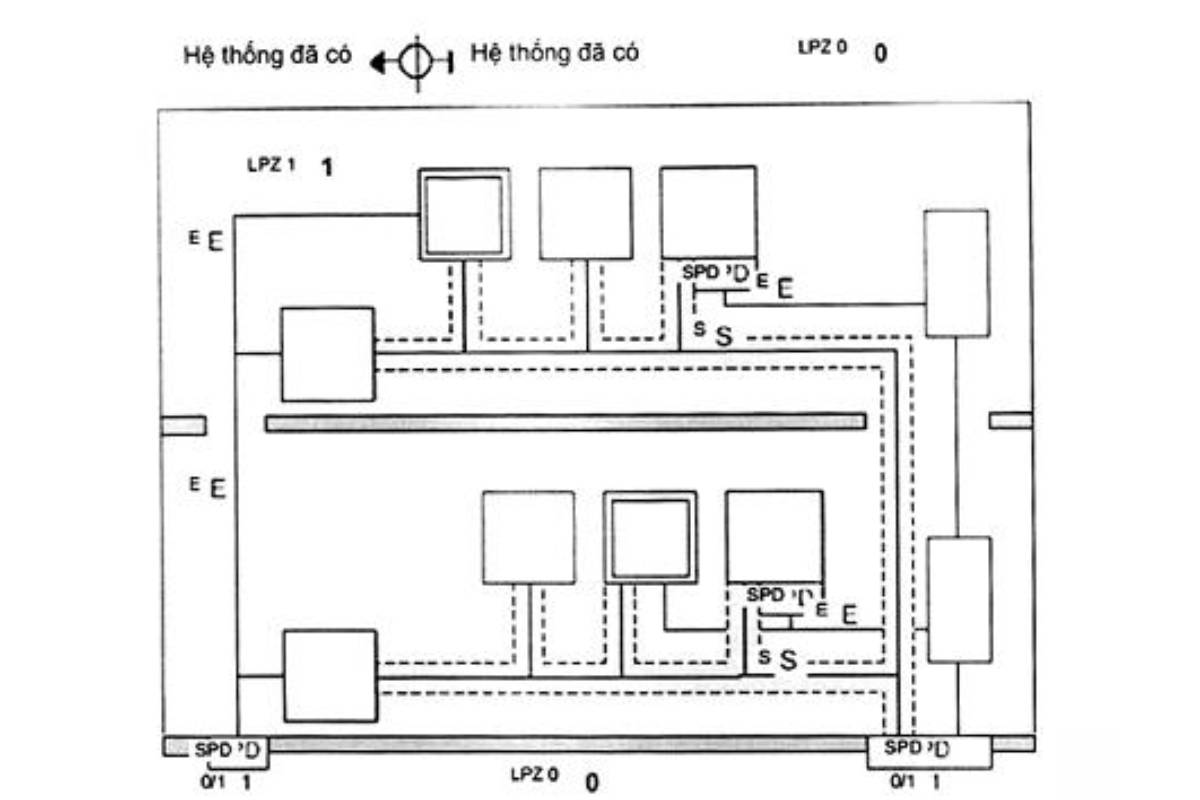

IEC 62305-3 – Tiêu chuẩn quốc tế về bảo vệ công trình xây dựng khỏi sét.
-
IEEE 80 – Hướng dẫn thiết kế hệ thống tiếp địa cho trạm điện.
-
NFPA 780 – Tiêu chuẩn chống sét của Hiệp hội Phòng cháy Quốc gia Hoa Kỳ.
-
BS 7430 – Tiêu chuẩn của Anh về nối đất cho hệ thống điện.
Các tiêu chuẩn này quy định rõ các thông số kỹ thuật, phương pháp thi công và kiểm tra hệ thống nối đất chống sét, giúp đảm bảo an toàn tối đa cho công trình.
Các yêu cầu kỹ thuật về nối đất chống sét
Điện trở tiếp địa
-
Điện trở tiếp địa càng nhỏ càng tốt để đảm bảo khả năng tản dòng điện nhanh chóng, giảm nguy cơ gây hư hỏng công trình và thiết bị điện.
-
Theo TCVN 9385:2012, điện trở nối đất của hệ thống chống sét phải nhỏ hơn hoặc bằng 10Ω.
-
Đối với các khu vực có đất khô cứng hoặc có điện trở suất cao, có thể dùng các biện pháp cải thiện như sử dụng hóa chất giảm điện trở đất, tăng số lượng cọc tiếp địa hoặc mở rộng phạm vi tiếp địa.

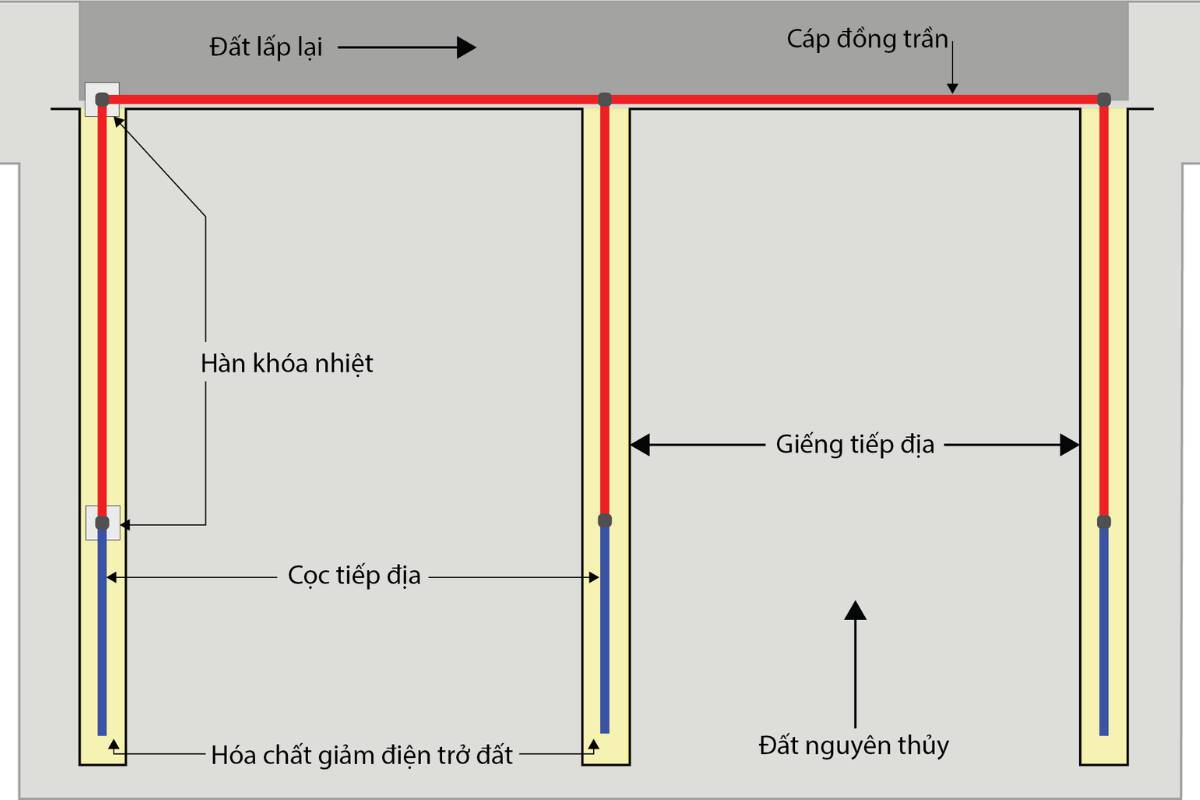

Vật liệu và cấu trúc hệ thống tiếp địa
-

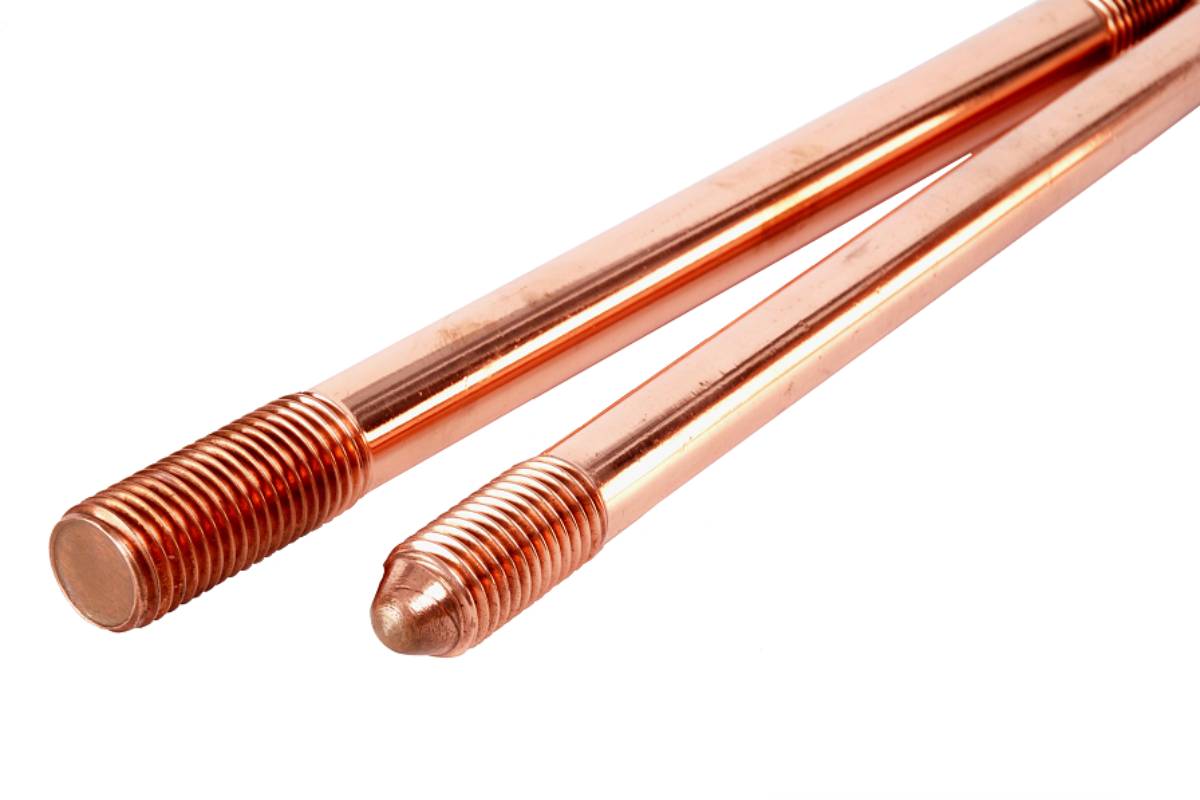

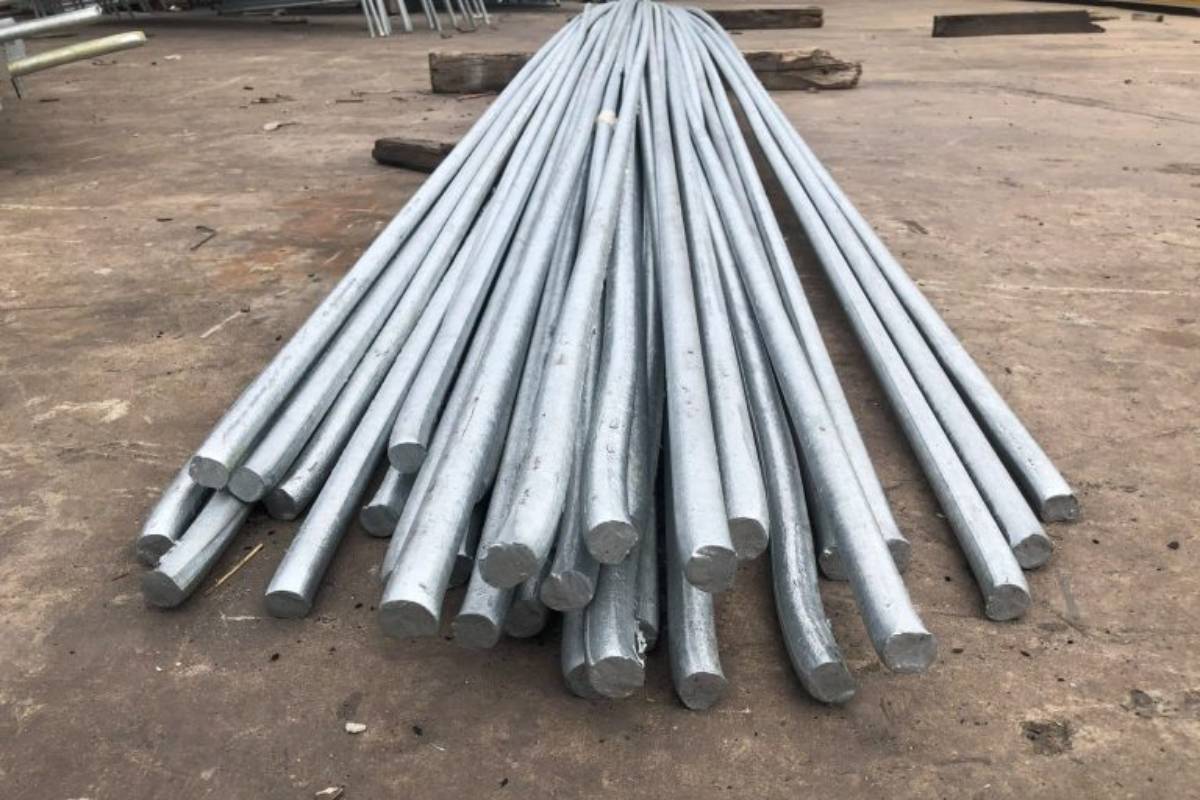

Cọc tiếp địa: Thường làm từ thép mạ đồng, thép tròn trơn hoặc thép góc, có chiều dài từ 2.5m đến 3m, đường kính tối thiểu 14mm.
-
Khoảng cách giữa các cọc tiếp địa: Thường bằng chiều dài của cọc (từ 3m đến 5m) để đảm bảo hiệu suất tốt nhất.
-

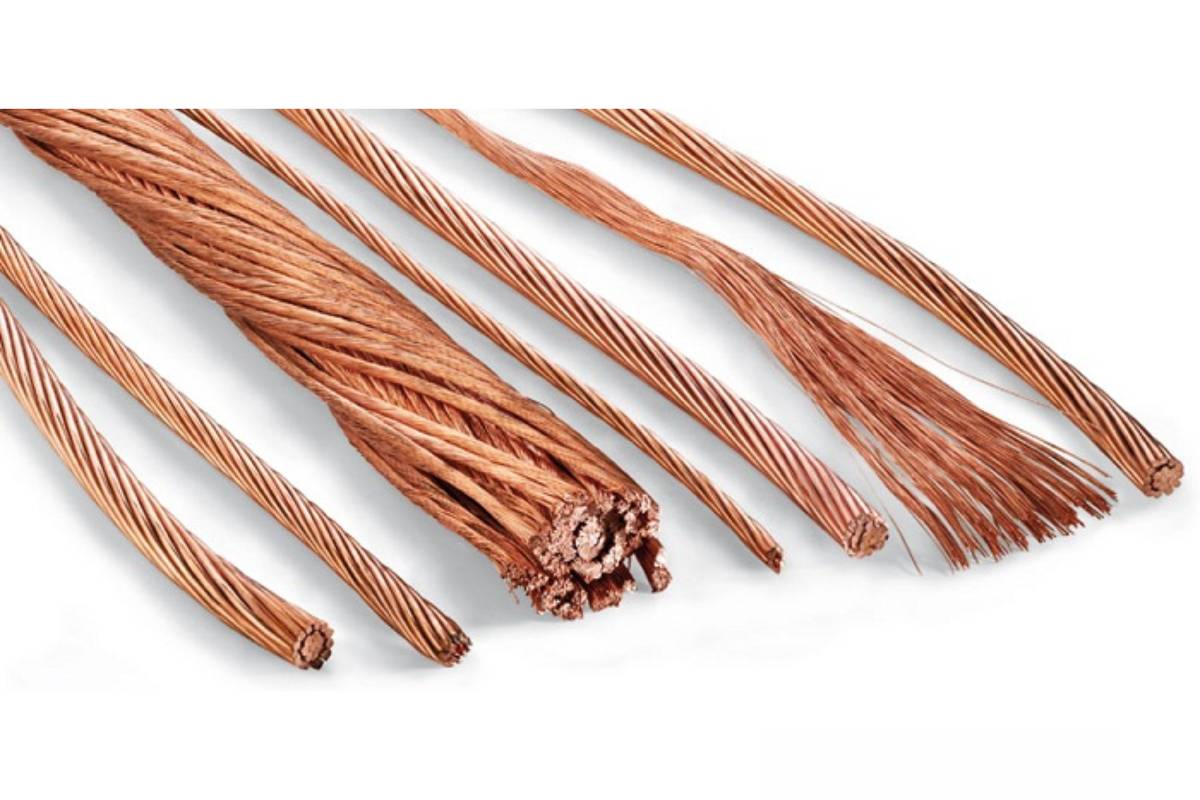

Dây liên kết tiếp địa: Dùng đồng bọc PVC hoặc đồng trần, tiết diện từ 25mm² đến 70mm², đảm bảo khả năng dẫn điện và độ bền cao.
Bố trí hệ thống nối đất
Tùy theo quy mô công trình, hệ thống nối đất có thể được bố trí theo nhiều dạng khác nhau:
-
Tiếp địa đơn cọc: Một cọc nối đất riêng lẻ, thường áp dụng cho các công trình nhỏ hoặc tạm thời.
-
Tiếp địa hình tam giác: Ba cọc được bố trí theo hình tam giác để tăng khả năng tản dòng điện.
-

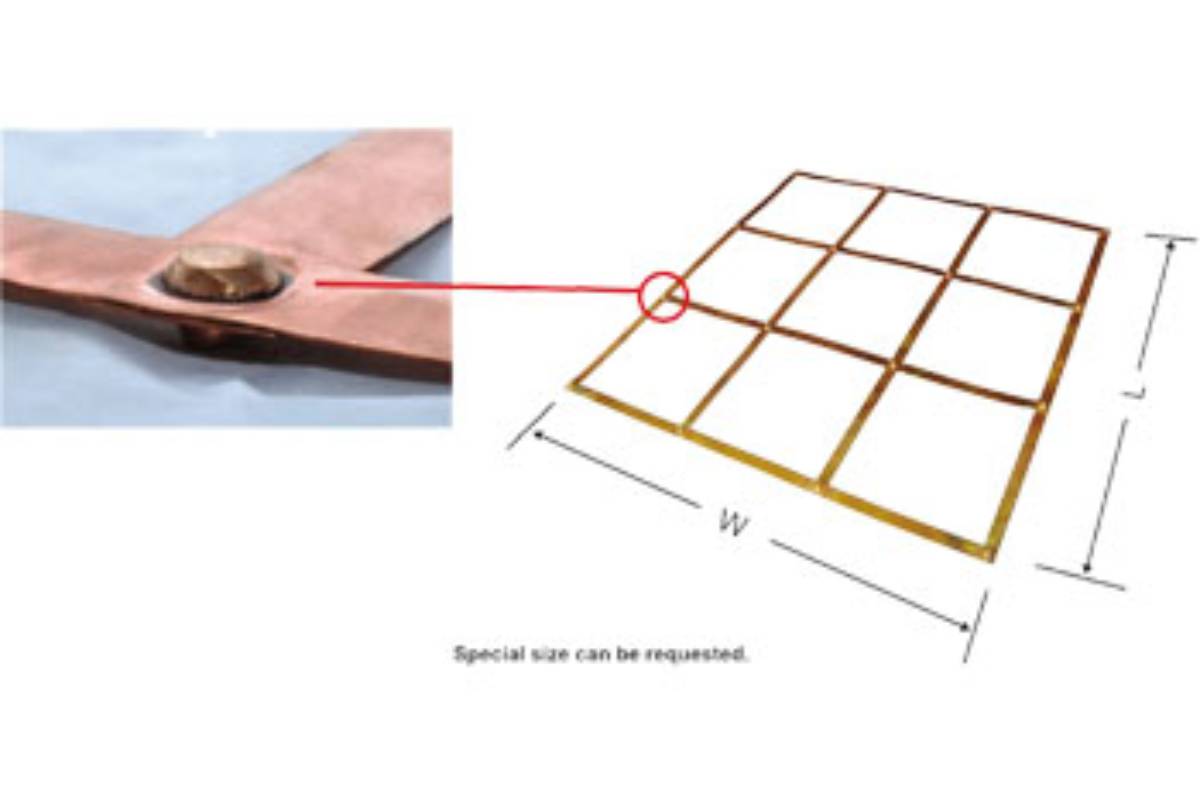

Tiếp địa hình chữ nhật hoặc lưới tiếp địa: Gồm nhiều cọc và dây liên kết thành mạng lưới, phù hợp với các công trình lớn như nhà máy, trạm biến áp.
-

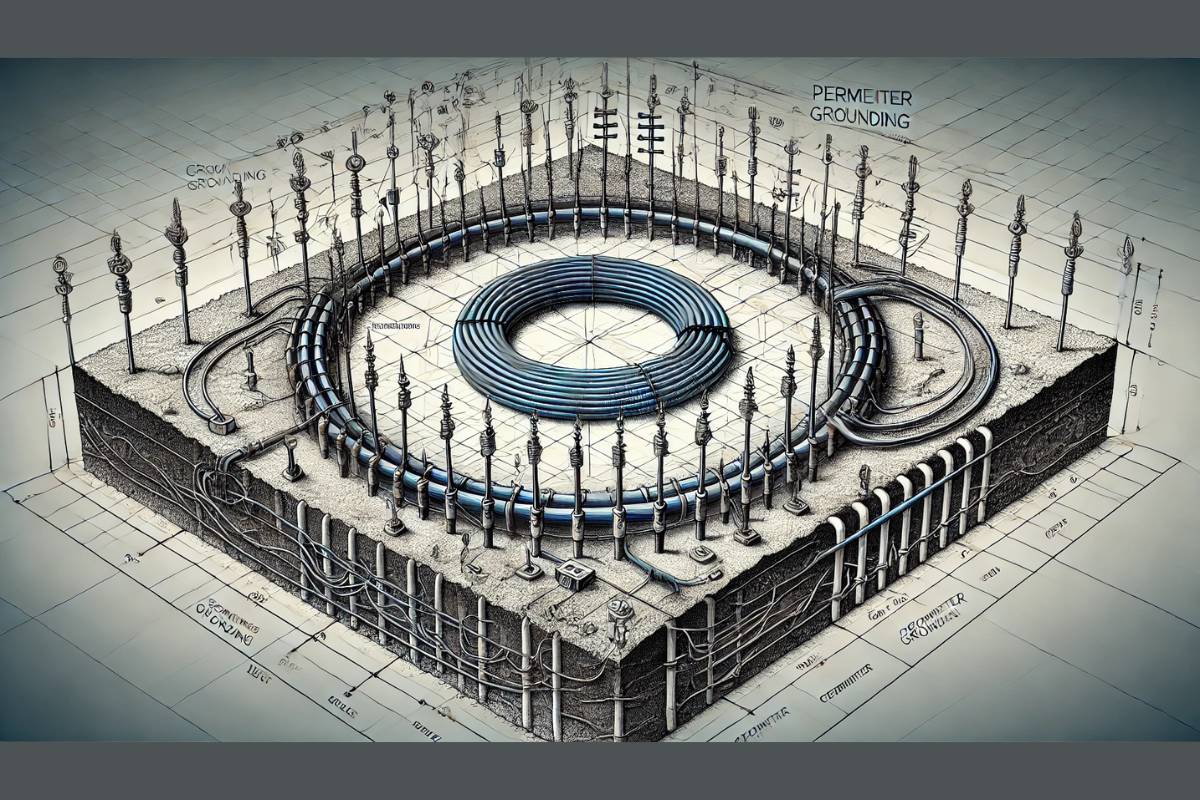

Tiếp địa vòng (tiếp địa chu vi): Dây tiếp địa đi quanh công trình, giúp bảo vệ toàn diện, thường áp dụng cho các khu vực có nguy cơ sét đánh cao.
Hướng dẫn thi công hệ thống nối đất chống sét

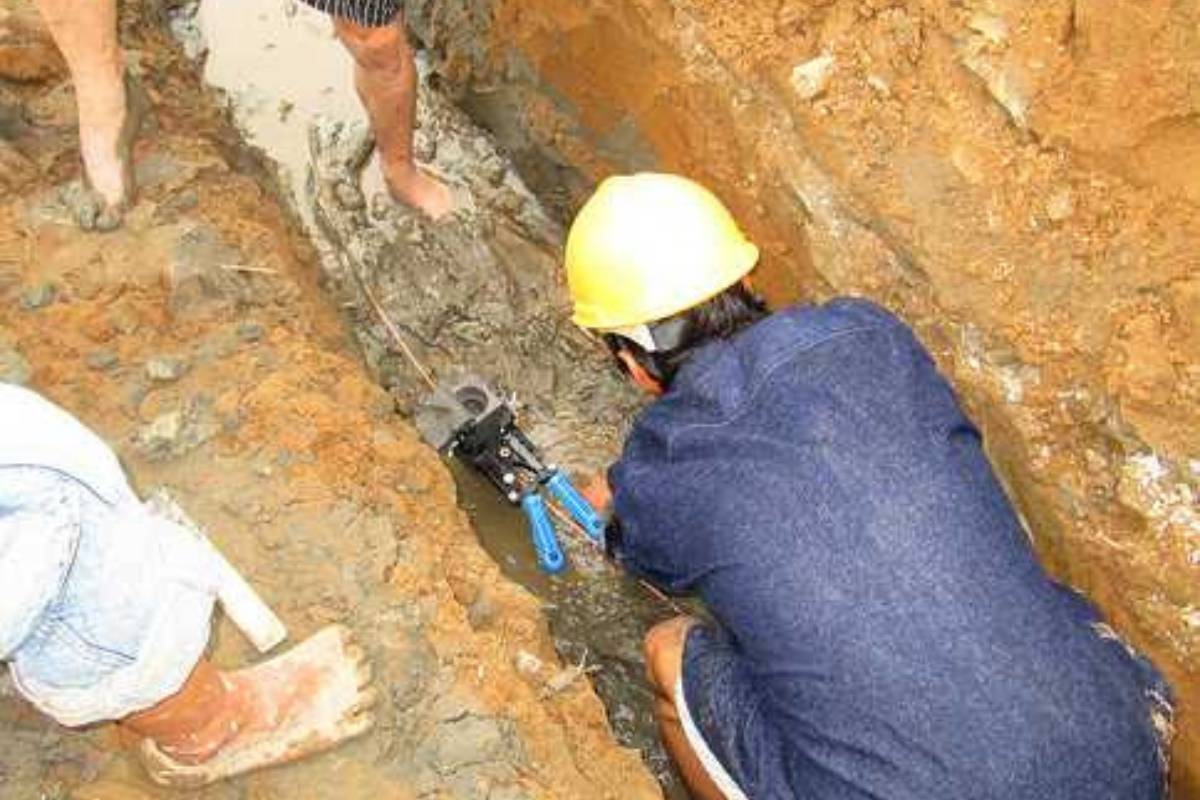

Bước 1: Khảo sát và chuẩn bị
-
Xác định vị trí lắp đặt hệ thống tiếp địa, ưu tiên các khu vực có độ ẩm cao để giảm điện trở suất của đất.
-
Chọn vật liệu cọc tiếp địa, dây dẫn và phụ kiện phù hợp với điều kiện thực tế.
-
Chuẩn bị dụng cụ thi công như máy khoan đất, búa đóng cọc, dụng cụ đo điện trở đất và thiết bị hàn hóa nhiệt.

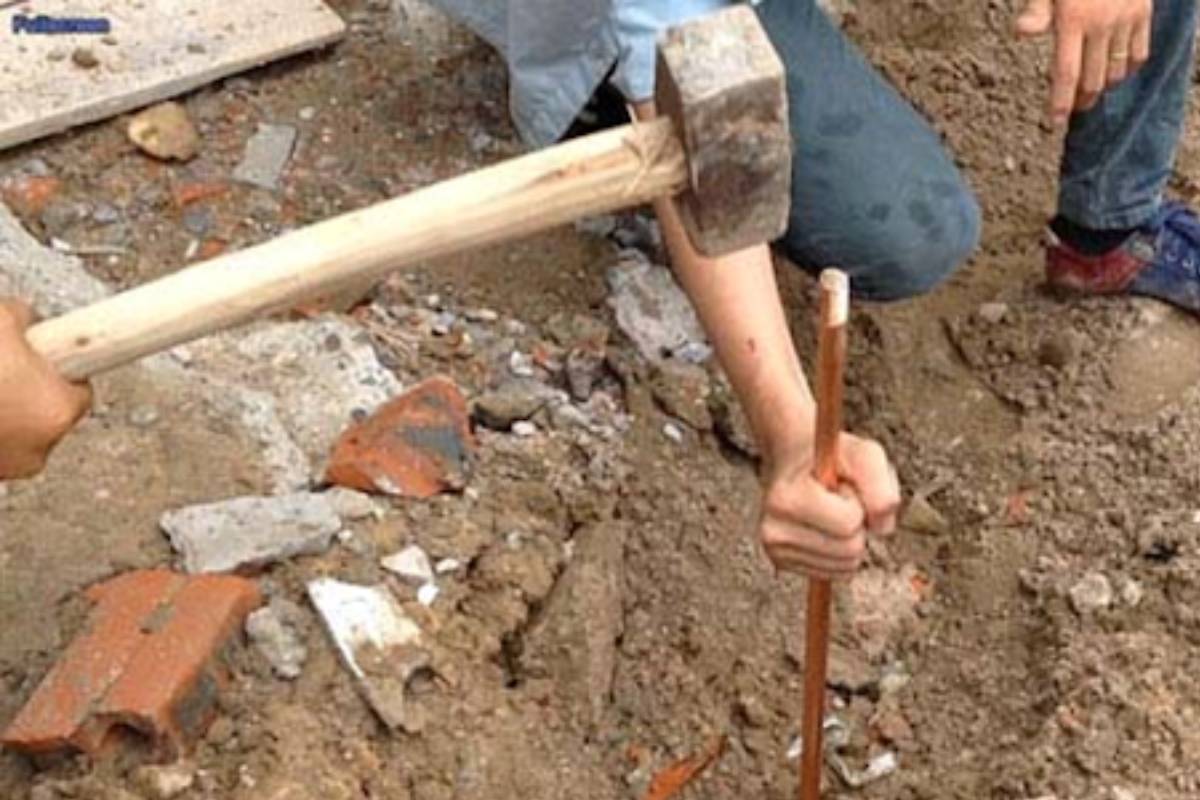

Bước 2: Đóng cọc tiếp địa
-

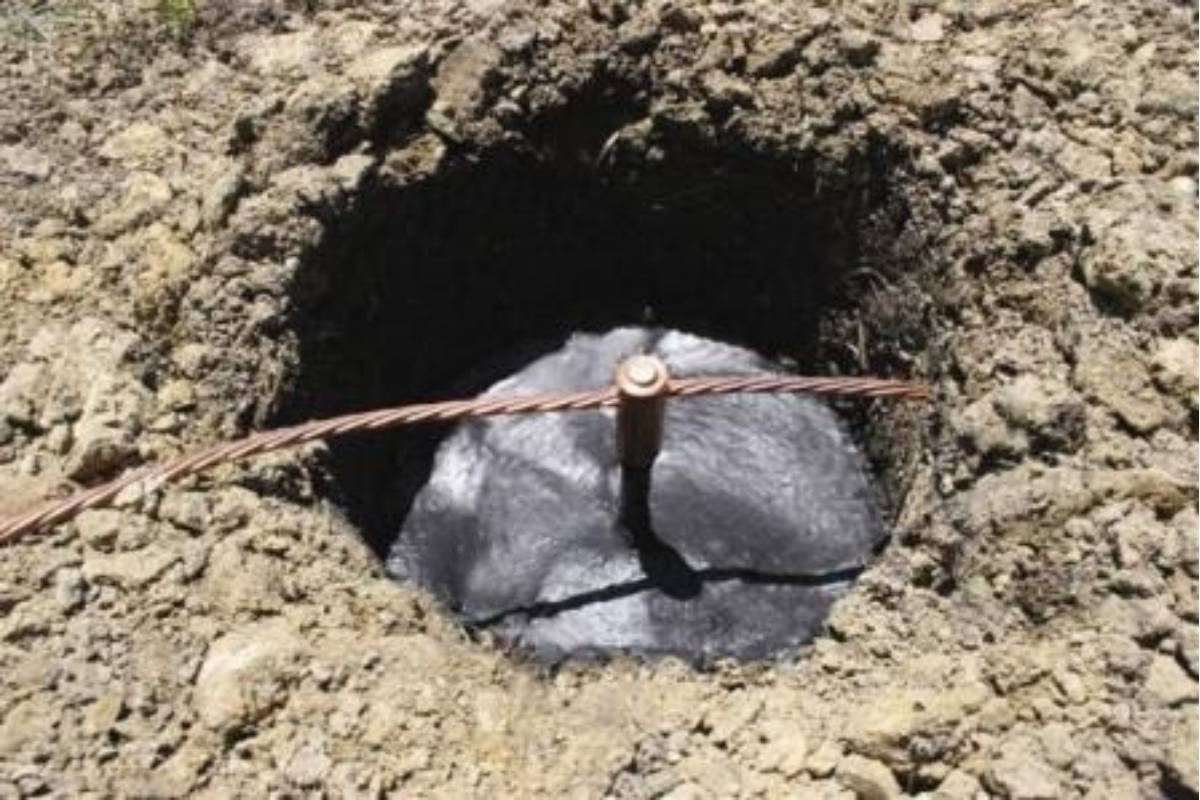

Đóng cọc tiếp địa xuống đất với độ sâu tối thiểu 0.5m tính từ mặt đất đến đỉnh cọc.
-
Nếu đất có điện trở suất cao, có thể sử dụng hóa chất giảm điện trở hoặc tăng số lượng cọc.
-
Khoảng cách giữa các cọc tối thiểu bằng chiều dài cọc để đảm bảo hiệu quả tản dòng điện.
Bước 3: Nối dây liên kết giữa các cọc
-
Sử dụng dây đồng trần hoặc dây đồng bọc PVC để kết nối các cọc tiếp địa với nhau.
-

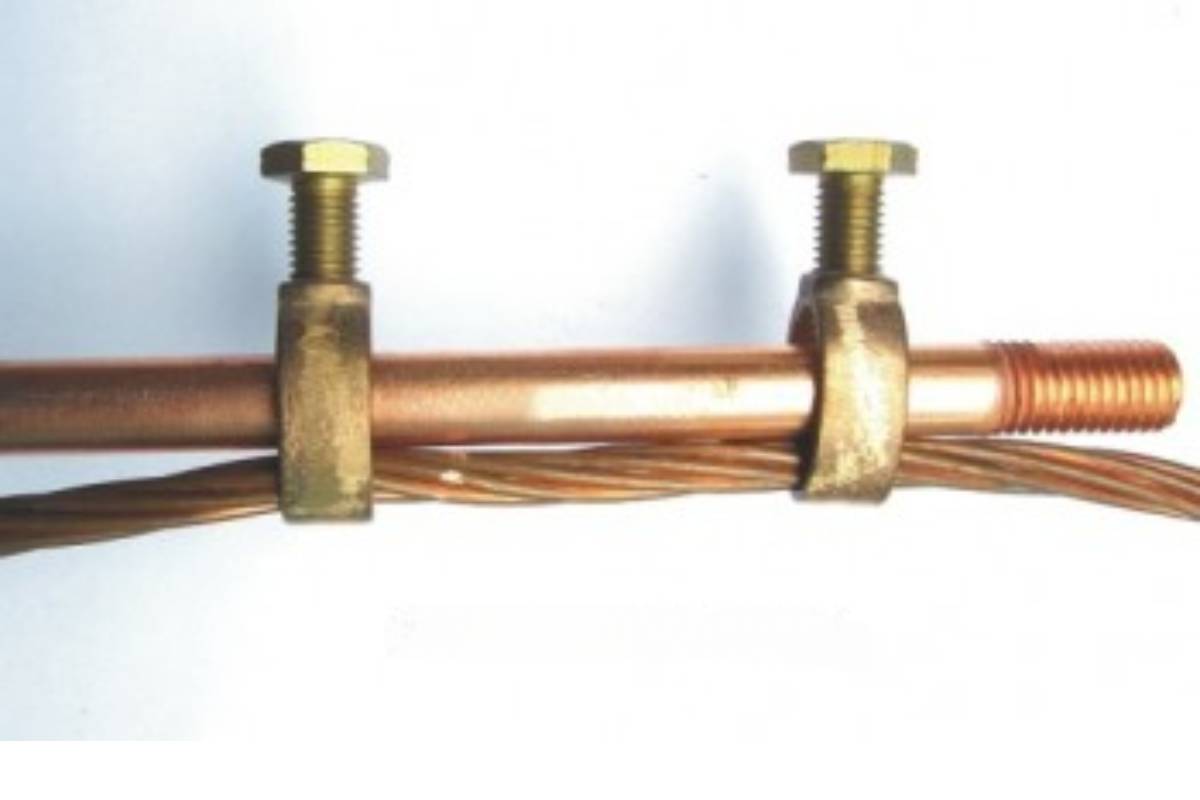

Dùng phương pháp hàn hóa nhiệt hoặc kẹp đồng để đảm bảo mối nối bền vững và dẫn điện tốt.
-
Đường dây tiếp địa nên đi thẳng, tránh gấp khúc để giảm trở kháng.

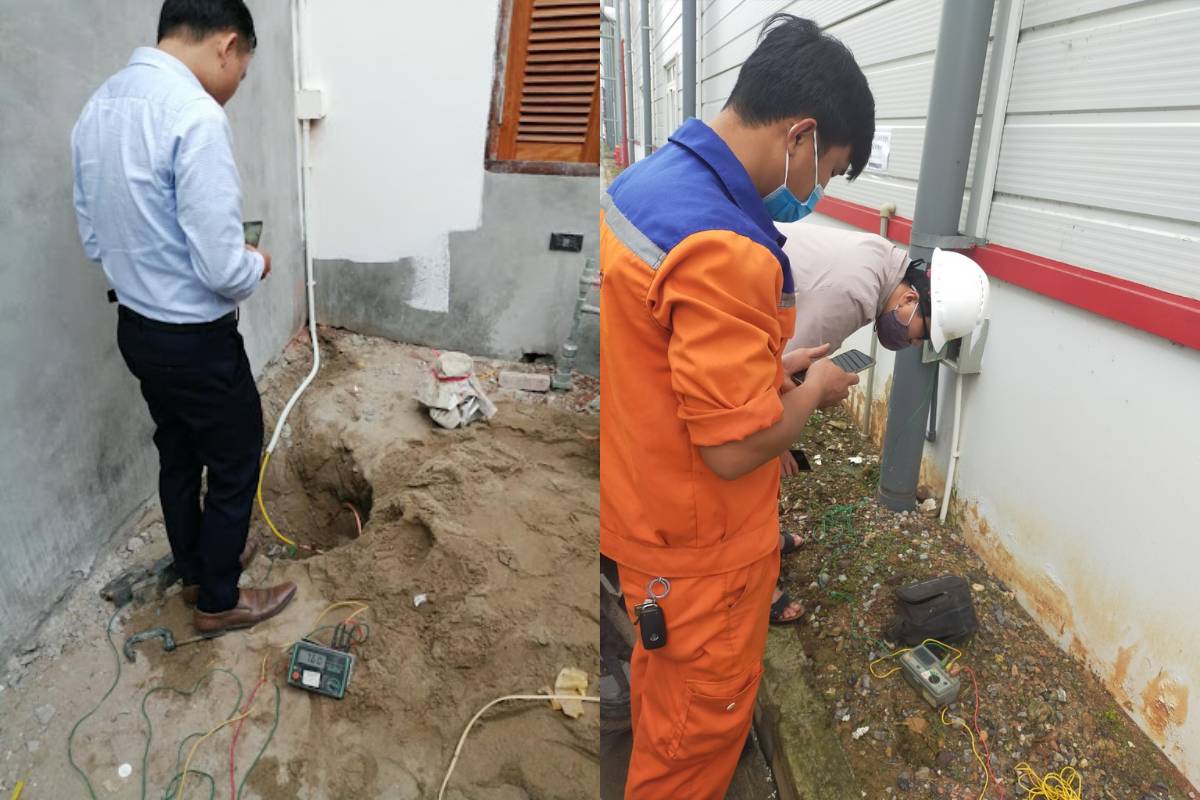

Bước 4: Đo điện trở tiếp địa
-
Sau khi hoàn thành lắp đặt, tiến hành đo điện trở tiếp địa bằng máy đo điện trở đất để đảm bảo đạt yêu cầu kỹ thuật.
-
Nếu điện trở quá cao, có thể áp dụng các biện pháp giảm điện trở như:
-
Thêm số lượng cọc tiếp địa.
-
Tăng độ dài của cọc.
-
Sử dụng hóa chất giảm điện trở như muối MgSO₄, NaCl, Bentonite.
-

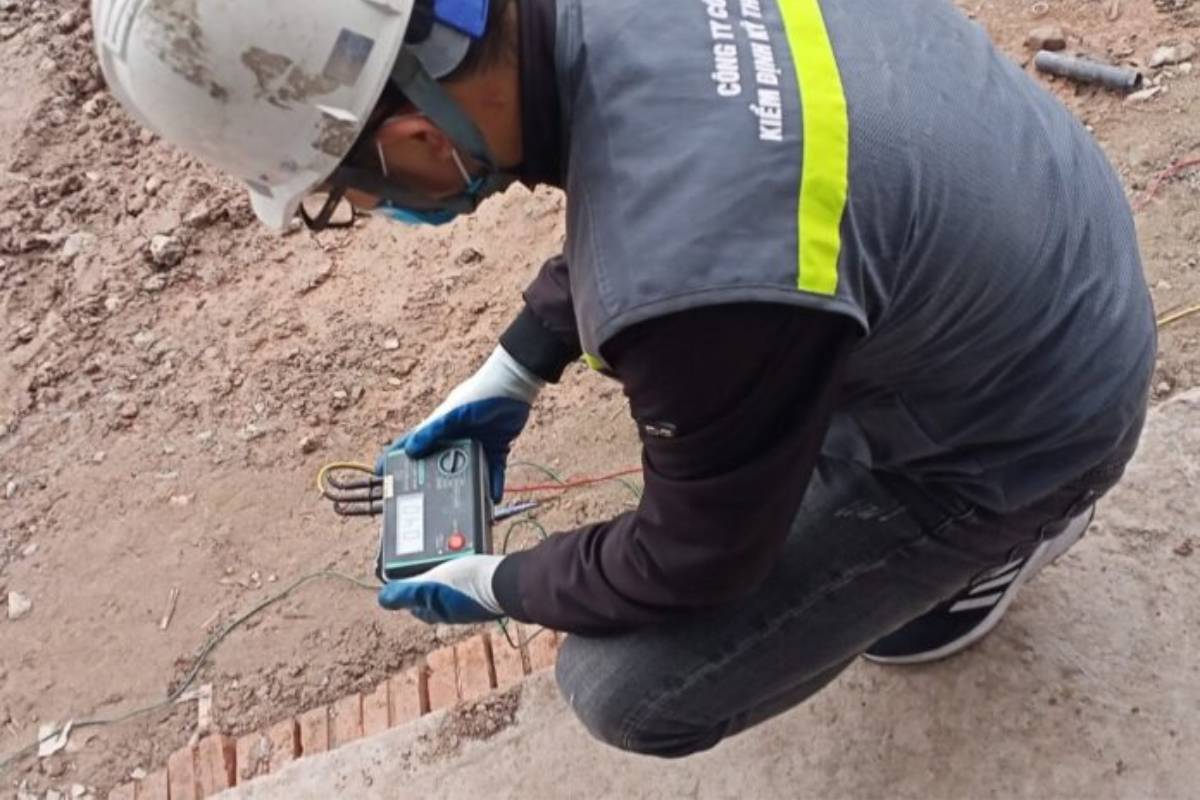

Bước 5: Kiểm tra và bảo trì định kỳ
-
Kiểm tra hệ thống tiếp địa ít nhất một lần mỗi năm để đảm bảo hệ thống hoạt động ổn định.
-
Đo điện trở đất và kiểm tra các mối nối, đảm bảo không bị oxy hóa hoặc đứt gãy.
-
Nếu hệ thống xuống cấp, cần bổ sung cọc hoặc thay thế dây tiếp địa.
Một số lưu ý khi lắp đặt hệ thống nối đất
-
Không lắp đặt hệ thống nối đất gần đường ống nước, ống gas để tránh nguy cơ rò điện gây cháy nổ.
-
Tránh lắp đặt tại khu vực có nhiều đá hoặc nền đất khô, vì điện trở suất cao, khó tản dòng điện.
-
Sử dụng các phương pháp hàn hóa nhiệt hoặc kẹp đồng chuyên dụng để đảm bảo kết nối tốt giữa cọc và dây tiếp địa.
-
Đối với hệ thống lớn như nhà máy, trạm biến áp, cần thiết kế hệ thống tiếp địa theo lưới tiếp địa hoặc vòng tiếp địa để tối ưu hiệu suất.
-
Kiểm tra hệ thống tiếp địa định kỳ, đặc biệt sau mùa mưa bão, để đảm bảo hệ thống vẫn hoạt động hiệu quả.
Hệ thống nối đất chống sét đóng vai trò quan trọng trong việc bảo vệ con người, công trình và thiết bị khỏi tác hại của sét. Để đảm bảo hiệu quả, hệ thống cần được thiết kế và thi công theo các tiêu chuẩn kỹ thuật nghiêm ngặt như TCVN 9385:2012, IEC 62305-3, NFPA 780. Việc lắp đặt đúng quy trình, kiểm tra định kỳ và bảo trì thường xuyên sẽ giúp hệ thống hoạt động ổn định, an toàn trong thời gian dài.
