Trong các công trình hiện đại, hệ thống điện thường bao gồm hai loại nguồn chính: AC (dòng điện xoay chiều) và DC (dòng điện một chiều). Mặc dù sét lan truyền có thể ảnh hưởng đến cả hai loại hệ thống này, nhưng giải pháp bảo vệ lại không giống nhau.
Nguyên nhân là do đặc điểm điện áp, cách vận hành và cấu trúc mạch điện của hệ thống AC và DC hoàn toàn khác nhau. Vì vậy, khi thiết kế hệ thống chống sét lan truyền, cần lựa chọn thiết bị SPD phù hợp cho từng loại hệ thống điện để đảm bảo hiệu quả bảo vệ.
SPD Cho Hệ Thống Điện AC
Hệ thống điện AC là hệ thống điện phổ biến nhất trong các công trình dân dụng và công nghiệp. Nguồn điện AC thường được cấp từ lưới điện quốc gia và phân phối qua nhiều cấp tủ điện khác nhau trong công trình.

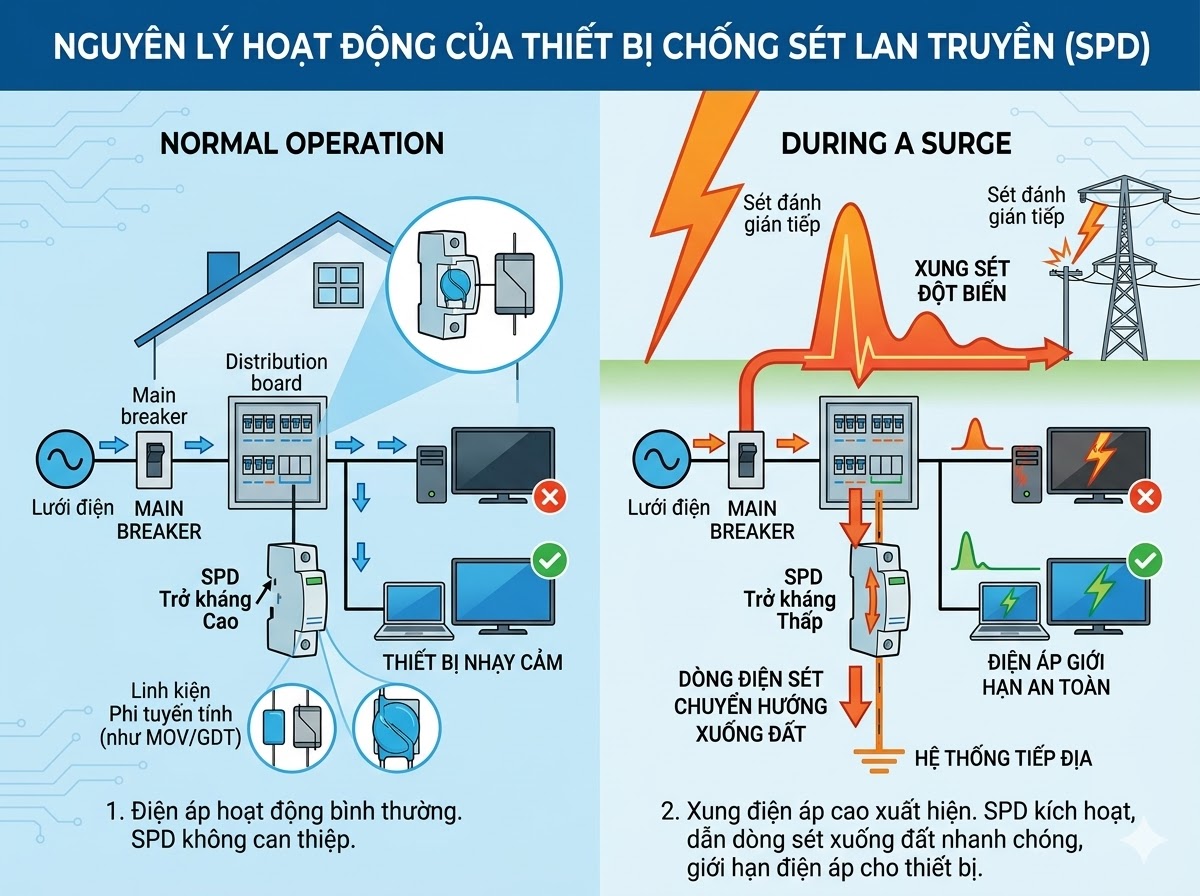

Để bảo vệ hệ thống điện AC khỏi xung sét lan truyền, các thiết bị chống sét lan truyền thường được lắp đặt theo nhiều cấp.
Điện Lưới
Nguồn điện từ lưới điện quốc gia là một trong những con đường phổ biến mà xung sét có thể đi vào công trình. Khi sét đánh vào đường dây điện hoặc trạm biến áp, xung điện áp có thể lan truyền theo dây dẫn và đi vào hệ thống điện của tòa nhà.
Trong trường hợp này, thiết bị SPD Type 1 hoặc Type 1+2 thường được lắp tại điểm đầu nguồn để xử lý dòng xung lớn từ bên ngoài.
Tủ Điện Tổng
Tủ điện tổng là nơi phân phối điện năng từ nguồn điện chính đến toàn bộ hệ thống điện trong công trình. Đây là vị trí rất quan trọng để lắp đặt thiết bị chống sét lan truyền.
SPD tại tủ điện tổng có nhiệm vụ:
- Chặn các xung điện áp lớn từ nguồn điện
- Dẫn dòng sét xuống hệ thống tiếp địa
- Giảm điện áp lan truyền vào hệ thống điện nội bộ
Thiết bị thường sử dụng ở vị trí này là SPD Type 1 hoặc Type 2, tùy theo cấu hình hệ thống chống sét của công trình.
Tủ Điện Phân Phối
Sau tủ điện tổng, điện năng được phân phối đến các khu vực khác nhau thông qua các tủ điện phân phối.
SPD lắp tại các tủ điện này thường là SPD Type 2, có nhiệm vụ:
- Giảm điện áp xung còn lại sau SPD cấp đầu
- Bảo vệ hệ thống điện của từng khu vực
- Hạn chế xung điện áp truyền đến thiết bị
Việc lắp đặt SPD tại tủ điện phân phối giúp tăng hiệu quả bảo vệ cho toàn bộ hệ thống điện AC trong công trình.
SPD Cho Hệ Thống Điện DC
Ngoài hệ thống điện AC truyền thống, nhiều công trình hiện nay còn sử dụng hệ thống điện DC, đặc biệt trong các hệ thống năng lượng tái tạo và hệ thống lưu trữ điện.
Các hệ thống DC cũng có thể bị ảnh hưởng bởi sét lan truyền và cần được bảo vệ bằng các thiết bị SPD chuyên dụng.
Điện Mặt Trời
Trong hệ thống điện mặt trời, dòng điện DC được tạo ra từ các tấm pin trước khi được chuyển đổi sang AC thông qua inverter.
Các tấm pin mặt trời thường được lắp đặt trên mái nhà hoặc ngoài trời, khiến chúng dễ bị ảnh hưởng bởi sét đánh gần khu vực.
Do đó, cần lắp đặt SPD DC tại các vị trí như:
- Hộp combiner của hệ thống pin mặt trời
- Đầu vào DC của inverter
- Tủ điện DC của hệ thống
SPD DC giúp ngăn chặn xung điện áp truyền từ hệ thống pin vào inverter và các thiết bị điện khác.
Hệ Thống Lưu Trữ Điện
Các hệ thống lưu trữ điện sử dụng pin hoặc hệ thống battery storage cũng hoạt động với nguồn điện DC.
Trong trường hợp xảy ra sét lan truyền, xung điện áp có thể gây hư hỏng cho:
- Bộ điều khiển sạc
- Bộ lưu trữ pin
- Hệ thống quản lý pin (BMS)
Việc lắp đặt SPD DC giúp bảo vệ các thiết bị quan trọng này và đảm bảo hệ thống lưu trữ điện hoạt động ổn định.
Lưu Ý Kỹ Thuật Khi Chọn SPD Cho Hệ AC Và DC
Việc lựa chọn SPD phù hợp là yếu tố quan trọng để đảm bảo hệ thống chống sét lan truyền hoạt động hiệu quả.
Một số thông số kỹ thuật cần đặc biệt chú ý bao gồm:
Điện Áp Danh Định
SPD phải được lựa chọn sao cho điện áp làm việc liên tục của thiết bị phù hợp với điện áp của hệ thống điện.
Nếu điện áp danh định của SPD quá thấp, thiết bị có thể hoạt động sai hoặc bị hỏng trong quá trình vận hành.
Dòng Cắt Sét
Dòng cắt sét thể hiện khả năng của SPD trong việc xử lý các xung điện áp lớn.
Khi lựa chọn SPD cần xem xét các thông số như:
- Dòng xung danh định (In)
- Dòng xung tối đa (Imax)
- Dòng sét (Iimp)
Các thông số này phải phù hợp với mức độ rủi ro sét của khu vực và quy mô công trình.
Kết Luận
Trong hệ thống điện hiện đại, việc bảo vệ chống sét lan truyền không chỉ áp dụng cho hệ thống AC mà còn cần thiết đối với các hệ thống DC như điện mặt trời hoặc hệ thống lưu trữ năng lượng.
Mặc dù cùng chịu ảnh hưởng của xung sét, giải pháp chống sét cho AC và DC lại hoàn toàn khác nhau. Vì vậy, việc lựa chọn đúng loại SPD cho từng hệ thống là rất quan trọng.
Nếu lựa chọn sai thiết bị chống sét lan truyền, SPD có thể không hoạt động khi xảy ra xung sét, khiến toàn bộ hệ thống điện và các thiết bị điện tử vẫn có nguy cơ bị hư hỏng.
