Khi nhắc đến các giải pháp kỹ thuật nhằm đảm bảo an toàn điện cho các công trình và thiết bị điện, cọc tiếp địa luôn là một yếu tố quan trọng không thể bỏ qua. Cọc tiếp địa là một thành phần không thể thiếu trong quá trình lắp đặt hệ thống tiếp đất và bảo vệ con người cũng như thiết bị điện khỏi các sự cố nguy hiểm liên quan đến điện. Để hiểu rõ hơn về chủ đề này, chúng ta hãy cùng khám phá cọc tiếp địa thông qua một bài viết chi tiết và toàn diện.

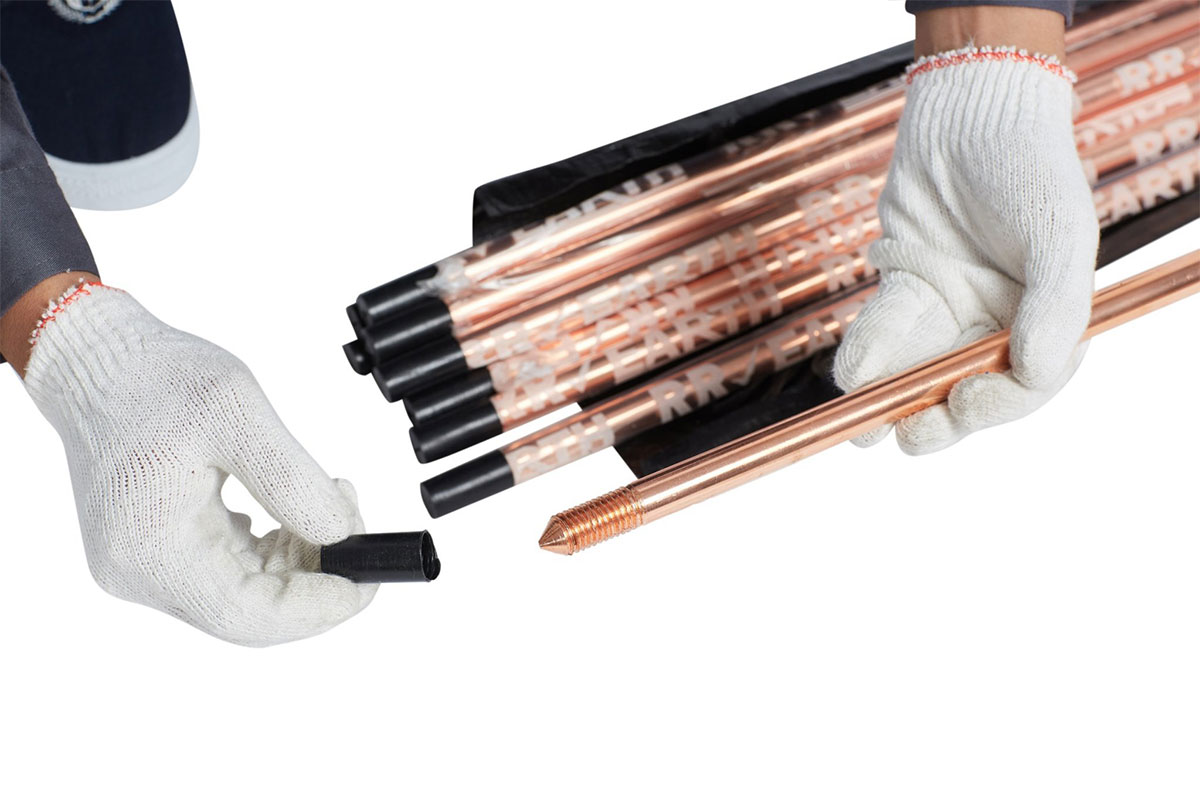

Cọc tiếp địa mạ đồng Ram Ratna
Cọc tiếp địa là gì?
1. Khái niệm cọc tiếp địa
Cọc tiếp địa có tên tiếng ảnh là Ground rod (hay còn gọi là cọc đập cọc đất, cọc dẫn điện) là một thanh kim loại được chôn sâu vào lòng đất nhằm mục đích tạo một điểm tiếp xúc giữa hệ thống điện và mặt đất. Điều này giúp giảm bớt điện trở của hệ thống tiếp đất và đảm bảo rằng mọi dòng điện rò rỉ hay dòng điện gây nhiễu sẽ được dẫn xuống đất một cách an toàn. Cọc tiếp địa thường được làm từ các vật liệu có tính dẫn điện tốt như kẽm, đồng hoặc thép mạ kẽm.
Ví dụ, trong một nhà máy sản xuất, cọc tiếp địa có thể được sử dụng để bảo vệ nhân viên và thiết bị điện tử khỏi các dòng điện mạnh bất thường có thể gây hỏng hóc máy móc hoặc thậm chí gây tai nạn nguy hiểm đến tính mạng.

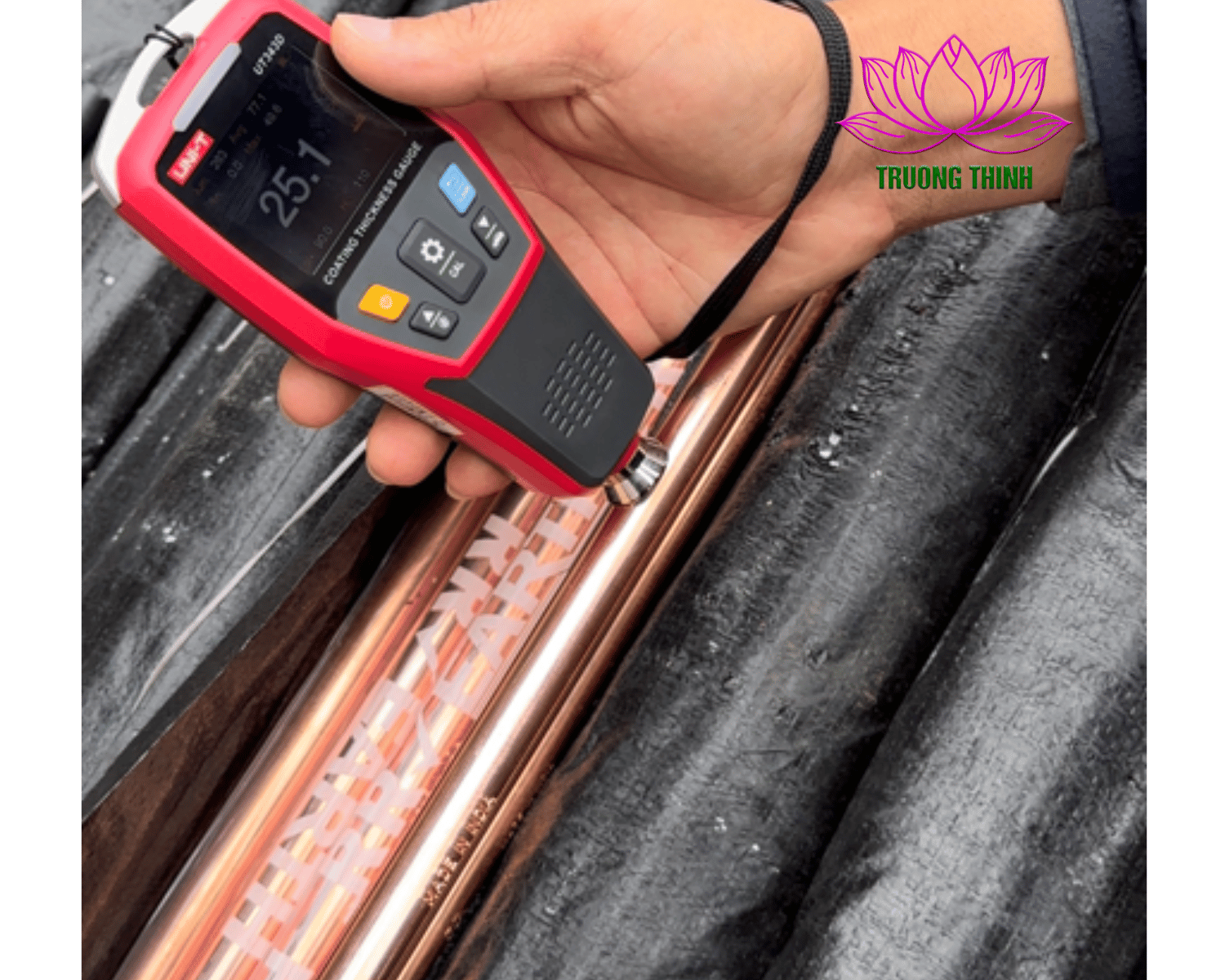

Đo lớp mạ cọc tiếp địa
Theo TCVN 9385:2012 thì cọc tiếp địa là một vật dẫn chôn dưới đất và tiếp xúc chặt chẽ với đất, từ đó hình thành mối nối điện có hiệu quả với toàn khối đất.
2. Cấu tạo và vật liệu
Cọc tiếp địa có cấu tạo đơn giản nhưng đòi hỏi tính chính xác cao trong quá trình sản xuất và lắp đặt. Một cọc thông thường bao gồm:
1. Thanh cọc: Là phần chính của cọc tiếp địa, được làm từ vật liệu dẫn điện tốt. Đặc biệt, thép được mạ hoặc phủ một lớp kẽm để tăng khả năng chống ăn mòn. Đồng là lựa chọn khác cho thanh cọc nhờ đặc tính dẫn điện tuyệt vời và khả năng chịu ăn mòn tốt.
2. Đầu cọc: Là phần được thiết kế để dễ dàng đập xuống đất. Đầu cọc thường có dạng nhọn để giúp cọc dễ dàng xuyên qua các lớp đất đá.
3. Đỉnh cọc: Đây là phần nằm trên bề mặt đất, thường được nối với dây tiếp địa. Đỉnh cọc cần có thiết kế chắc chắn và bền bỉ để đảm bảo sự ổn định của toàn bộ hệ thống.
Nguyên lý làm việc
Nguyên lý hoạt động của cọc tiếp địa dựa trên việc dẫn nhiễu điện hoặc dòng điện rò đến mặt đất. Khi có sự cố điện (như dòng điện rò hay thừa), dòng điện này sẽ theo đường dẫn của cọc tiếp địa và được trung hòa bởi đất. Điều này ngăn không cho dòng điện này ảnh hưởng đến người sử dụng và các thiết bị khác.
Ví dụ, trong một sự cố sét đánh vào nhà, dòng điện cực mạnh từ sét sẽ chạy qua hệ thống dây tiếp địa và cọc tiếp địa, giảm thiểu nguy cơ hỏng hóc thiết bị hoặc cháy nổ trong nhà.
Các loại cọc tiếp địa
Các loại cọc tiếp địa được sử dụng phổ biến trong hệ thống chống sét và bảo vệ điện bao gồm:
1. Cọc tiếp địa thép mạ đồng (Copper-bonded ground rod):
- Đây là loại cọc được sử dụng phổ biến nhất. Bên ngoài là lớp mạ đồng bền bỉ, bên trong là lõi thép giúp cọc có độ cứng và khả năng dẫn điện tốt. Cọc tiếp địa thép mạ đồng được ưa chuộng nhờ vào tuổi thọ cao và khả năng chống ăn mòn tốt, phù hợp với nhiều loại môi trường khác nh
2. Cọc tiếp địa thép mạ kẽm nhúng nóng (Hot-dip galvanized steel ground rod):
- Loại cọc này được mạ một lớp kẽm nhúng nóng để tăng cường khả năng chống ăn mòn. Mặc dù không có khả năng dẫn điện tốt bằng cọc thép mạ đồng, nhưng cọc thép mạ kẽm có giá thành thấp hơn và cũng rất bền trong các môi trường ít ăn mòn.
3. Cọc tiếp địa thép không gỉ (Stainless steel ground rod):
- Đây là loại cọc có độ bền cao nhất, thường được sử dụng trong các khu vực có điều kiện môi trường khắc nghiệt, chẳng hạn như các vùng ven biển có độ mặn cao hoặc các khu vực bị ô nhiễm nặng. Cọc thép không gỉ có khả năng chống ăn mòn tuyệt vời và tuổi thọ dài.
4. Cọc tiếp địa thép tráng kẽm điện phân (Electrolytic zinc-coated steel ground rod):
- Loại cọc này có lớp mạ kẽm mỏng hơn so với kẽm nhúng nóng, nhưng vẫn đủ để bảo vệ khỏi sự ăn mòn trong những môi trường không quá khắc nghiệt. Đây là lựa chọn kinh tế và được sử dụng rộng rãi trong các dự án nhỏ.
5. Cọc tiếp địa bằng đồng (Solid copper ground rod):
- Cọc tiếp địa bằng đồng nguyên chất có khả năng dẫn điện tuyệt vời và chống ăn mòn cao. Tuy nhiên, giá thành của nó khá cao, do đó thường chỉ được sử dụng trong những trường hợp đặc biệt hoặc ở những khu vực có yêu cầu khắt khe về an toàn điện.
Mỗi loại cọc tiếp địa đều có ưu điểm và nhược điểm riêng, tùy thuộc vào điều kiện môi trường và yêu cầu kỹ thuật của hệ thống mà lựa chọn loại cọc phù hợp.

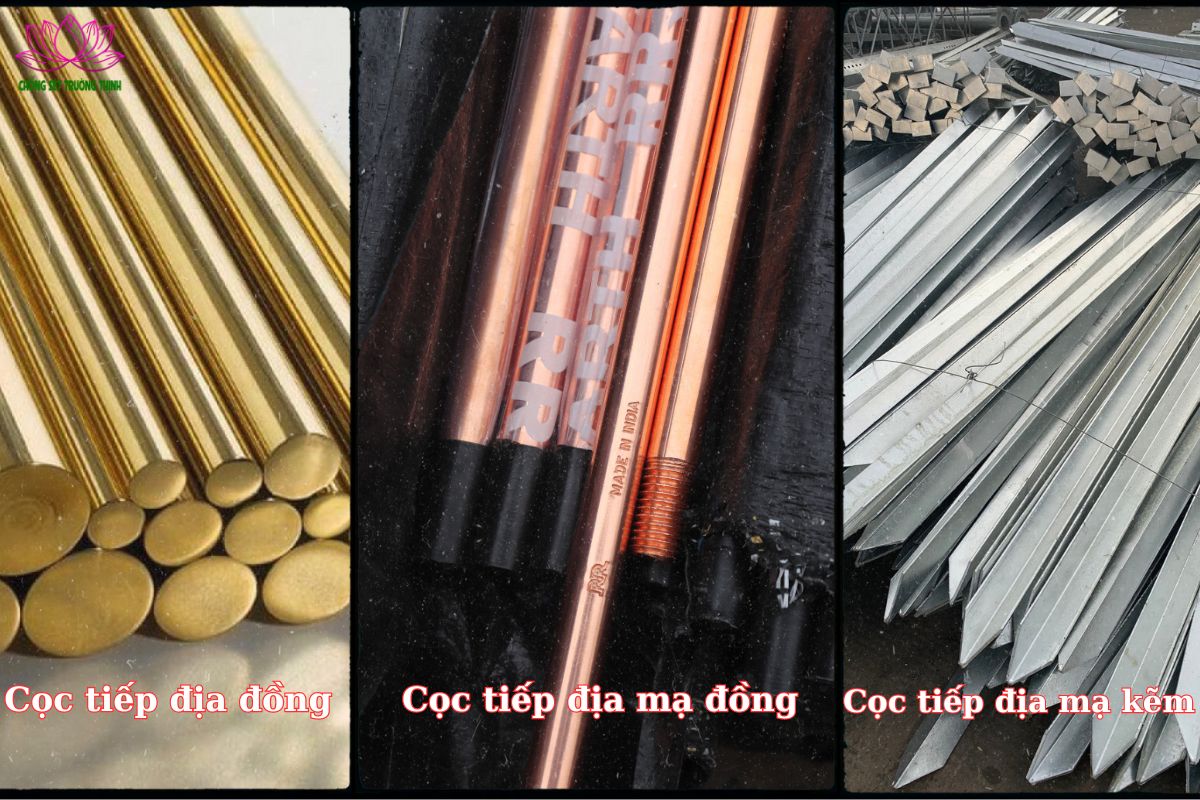

Cọc tiếp địa phổ biến trên thị trường
Tại sao phải sử dụng cọc tiếp địa
Việc lắp đặt cọc tiếp địa (hay còn gọi là cọc tiếp đất) là một yếu tố vô cùng quan trọng trong bất kỳ hệ thống điện nào, đặc biệt là trong hệ thống chống sét. Có nhiều lý do chính đáng để thực hiện việc này:

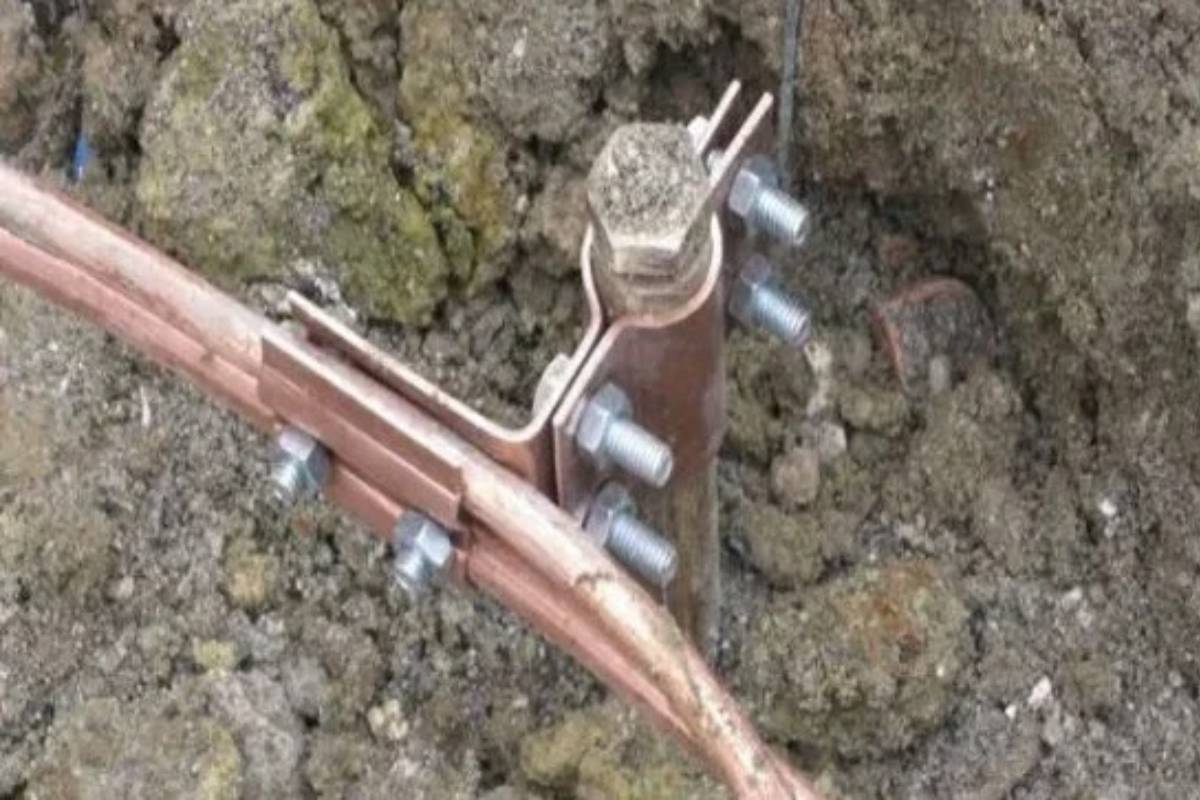

Hình ảnh cọc tiếp địa được chôn xuống đất
1. Bảo vệ an toàn cho con người
- Chống điện giật: Khi có sự cố rò rỉ điện từ các thiết bị (do cách điện kém, dây pha chạm vỏ thiết bị, v.v.), dòng điện nguy hiểm sẽ được dẫn trực tiếp xuống đất qua hệ thống tiếp địa thay vì đi qua cơ thể người khi chạm vào. Điều này giúp ngăn ngừa nguy cơ điện giật, bảo vệ tính mạng con người.
- Giảm điện áp bước và điện áp tiếp xúc: Cọc tiếp địa giúp phân tán dòng điện xuống đất một cách an toàn, giảm thiểu sự chênh lệch điện áp trên mặt đất, đảm bảo an toàn cho những người đứng gần vị trí có sự cố điện hoặc sét đánh.
2. Bảo vệ thiết bị điện và công trình
- Chống sét đánh trực tiếp: Cọc tiếp địa là một phần cốt lõi của hệ thống chống sét. Khi sét đánh vào công trình, dòng điện cực mạnh từ sét sẽ được dẫn qua hệ thống dây thoát sét và cọc tiếp địa xuống đất. Điều này giúp bảo vệ công trình khỏi nguy cơ cháy nổ, hư hỏng kết cấu và các thiết bị điện bên trong.
- Bảo vệ khỏi xung điện áp đột ngột: Ngoài sét, các xung điện áp đột ngột do đóng ngắt mạch điện hoặc các sự cố khác cũng có thể gây hư hỏng nghiêm trọng cho thiết bị điện tử nhạy cảm (máy chủ, tủ điện, thiết bị công nghệ cao). Hệ thống tiếp địa giúp tiêu tán năng lượng này xuống đất, ổn định điện áp và kéo dài tuổi thọ của thiết bị.
- Giảm nhiễu điện từ: Tiếp địa tốt cũng giúp giảm thiểu nhiễu điện từ trong hệ thống, đảm bảo các thiết bị hoạt động ổn định và chính xác hơn.
3. Đảm bảo hiệu quả hoạt động của hệ thống điện
- Ổn định điện áp: Hệ thống tiếp địa giúp cân bằng điện thế giữa các thiết bị, ngăn chặn sự dao động điện áp đột ngột, từ đó duy trì tính ổn định của toàn bộ hệ thống điện.
- Đáp ứng tiêu chuẩn an toàn: Việc lắp đặt hệ thống tiếp địa là yêu cầu bắt buộc theo các quy chuẩn và tiêu chuẩn an toàn điện hiện hành (ví dụ: TCVN 9358:2012 tại Việt Nam). Điều này không chỉ đảm bảo an toàn mà còn tránh các rủi ro pháp lý trong trường hợp xảy ra sự cố.
Tóm lại, lắp đặt cọc tiếp địa không chỉ là một yêu cầu kỹ thuật mà còn là một biện pháp an toàn thiết yếu để bảo vệ con người, tài sản và đảm bảo sự hoạt động ổn định, hiệu quả của hệ thống điện.
Cách lựa chọn cọc tiếp địa phù hợp
Việc lựa chọn cọc tiếp địa phù hợp là một bước cực kỳ quan trọng để đảm bảo hiệu quả của hệ thống tiếp địa (chống sét, an toàn điện). Dưới đây là các yếu tố cần xem xét khi lựa chọn cọc tiếp địa:
1. Mục đích sử dụng
- Chống sét trực tiếp: Cần cọc có khả năng dẫn dòng sét lớn và phân tán nhanh xuống đất. Ưu tiên vật liệu dẫn điện tốt, kích thước lớn và hệ thống nhiều cọc để đạt điện trở đất thấp.
- Tiếp địa an toàn điện (hệ thống điện dân dụng, công nghiệp): Đảm bảo an toàn cho con người và thiết bị khi có sự cố rò rỉ điện. Yêu cầu điện trở đất đạt tiêu chuẩn cho phép (thường là dưới 10 Ohm).
- Tiếp địa cho hệ thống điện tử nhạy cảm (viễn thông, trung tâm dữ liệu): Yêu cầu điện trở đất rất thấp (dưới 1-2 Ohm) để giảm thiểu nhiễu và bảo vệ thiết bị.
2. Đặc điểm địa chất khu vực
Đây là yếu tố quan trọng nhất quyết định loại cọc, chiều dài và số lượng cọc.
- Điện trở suất của đất (Resistivity of Soil):
- Đất sét, đất ẩm ướt: Điện trở suất thấp, dễ dàng đạt được điện trở đất yêu cầu với số lượng cọc ít và chiều dài không quá lớn.
- Đất cát, đất đá, đất khô: Điện trở suất cao, cần nhiều cọc hơn, chiều dài cọc lớn hơn, hoặc sử dụng các biện pháp hỗ trợ như khoan giếng sâu, sử dụng hóa chất giảm điện trở đất (GEM - Grounding Enhancement Material) để đạt được giá trị điện trở mong muốn.
- Địa hình và không gian thi công: Nếu không gian hạn chế, có thể phải sử dụng các giải pháp tiếp địa khác như khoan giếng sâu hoặc bố trí cọc theo các hình dạng đặc biệt.
3. Vật liệu cọc tiếp địa
Có 3 loại vật liệu phổ biến:
- Cọc đồng nguyên chất:
- Ưu điểm: Khả năng dẫn điện cực tốt, chống ăn mòn tuyệt vời (tuổi thọ trên 50 năm).
- Nhược điểm: Giá thành cao, độ cứng không cao nên khó đóng ở đất cứng.
- Phù hợp: Các công trình quan trọng, yêu cầu độ ổn định cao và tuổi thọ lâu dài (trạm biến áp, bệnh viện, sân bay, trung tâm dữ liệu).
- Cọc thép mạ đồng (Copper-bonded steel):
- Ưu điểm: Giá thành hợp lý, dẫn điện tốt (do lớp đồng phủ), độ bền cơ học cao (lõi thép giúp dễ đóng ở đất cứng), khả năng chống ăn mòn khá tốt (tuổi thọ 20-30 năm).
- Nhược điểm: Lớp mạ đồng có thể bị bong tróc nếu thi công không đúng cách hoặc trong môi trường đất quá khắc nghiệt.
- Phù hợp: Các công trình dân dụng, công nghiệp, là lựa chọn phổ biến nhất hiện nay.
- Cọc thép mạ kẽm nhúng nóng (Hot-dip galvanized steel):
- Ưu điểm: Giá thành rẻ nhất, độ bền cơ học cao, chống ăn mòn tốt trong môi trường khô ráo hoặc ít độ ẩm.
- Nhược điểm: Khả năng dẫn điện kém hơn đồng, lớp mạ kẽm có thể bị ăn mòn nhanh trong đất chua hoặc ẩm ướt, tuổi thọ thấp hơn (dưới 15 năm).
- Phù hợp: Các công trình nhỏ, tạm thời hoặc có ngân sách hạn chế.
4. Kích thước cọc (Chiều dài và đường kính)
- Chiều dài:
- Tiêu chuẩn chung: Chiều dài cọc tối thiểu là 2.4m - 3m. Đối với các công trình thông thường, cọc 2.4m là phổ biến.
- Lý do: Đảm bảo cọc tiếp cận được tầng đất sâu, ổn định về độ ẩm, giúp duy trì điện trở đất ổn định. Nếu cọc quá ngắn, khả năng phân tán dòng điện sẽ kém hiệu quả.
- Có thể hàn nối tăng chiều dài cọc nếu cần thiết, miễn là đảm bảo tính liên tục về điện và cơ học.
- Đường kính:
- Cọc thép (thanh tròn): Tối thiểu $\phi$16mm.
- Cọc kim loại khác (đồng, hợp kim): Tối thiểu $\phi$12mm.
- Cọc ống kim loại: Đường kính trong tối thiểu $\phi$19mm, chiều dày ống tối thiểu 2.45mm.
- Lý do: Đường kính lớn giúp tăng diện tích tiếp xúc với đất, giảm điện trở tiếp địa.
5. Số lượng cọc và khoảng cách giữa các cọc
- Số lượng: Tùy thuộc vào điện trở suất của đất và giá trị điện trở đất yêu cầu. Thông thường, cần tính toán hoặc đo đạc thực tế để xác định số lượng cọc cần thiết. Một số trường hợp có thể chỉ cần 1 cọc, nhưng đa số các công trình cần nhiều cọc được nối với nhau thành một hệ thống lưới hoặc tuyến.
- Khoảng cách: Khoảng cách giữa hai cọc tiếp địa không nên nhỏ hơn 1.5 lần chiều dài cọc. Ví dụ, cọc dài 2.4m thì khoảng cách tối thiểu là 3.6m. Điều này giúp tránh hiện tượng chồng lấn điện trường, làm giảm hiệu quả của hệ thống.
- Bố trí: Cọc thường được bố trí theo hàng, hình tam giác, hình vuông hoặc vòng tròn tùy theo không gian và yêu cầu thiết kế.
Quy trình lắp đặt cọc tiếp địa
1. Chuẩn bị
Lắp đặt cọc tiếp địa đòi hỏi sự chuẩn bị kỹ lưỡng từ khâu chọn lựa vị trí đến các công cụ và nguyên vật liệu cần thiết. Đầu tiên, vị trí lắp đặt cọc cần được khảo sát để đảm bảo rằng đất đủ độ ẩm và có khả năng dẫn điện tốt. Đất cần được làm mềm và sạch các tạp chất để đảm bảo cọc được chôn sâu và cố định chắc chắn.
Các dụng cụ và nguyên vật liệu cần chuẩn bị bao gồm: búa đập cọc, máy khoan, hóa chất dẫn điện (nếu dùng cọc hóa chất), dây tiếp đất, kẹp nối và các vật liệu bảo hộ cá nhân.
2. Đóng cọc
Quá trình đập cọc diễn ra theo các bước:
1. Khoan một lỗ nhỏ trên bề mặt đất tại vị trí đã chọn để tạo dẫn hướng cho cọc.
2. Đặt đầu nhọn của cọc vào lỗ và dùng búa đập mạnh để cọc xuyên sâu vào đất. Chú ý đập đều tay và theo phương thẳng đứng để cọc không bị méo hoặc lệch.
3. Khi cọc đã chìm gần hết vào đất, dùng máy khoan để đảm bảo rằng cọc tiếp xúc tốt với đất xung quanh.
3. Kết nối với hệ thống tiếp địa
Sau khi cọc đã được đập vào đất, bước tiếp theo là kết nối đỉnh cọc với hệ thống dây tiếp địa. Cọc và dây cần được nối kỹ càng bằng kẹp nối hoặc hàn để đảm bảo rằng không có điểm nào chịu nhiễu trong hệ thống.
Ví dụ trong một tòa nhà cao tầng, dây tiếp địa sẽ nối từ hệ thống điện của các máy móc, thiết bị qua cọc tiếp địa và xuống mặt đất, đảm bảo mỗi khi có sự cố, dòng điện rò sẽ được dẫn đi một cách an toàn.

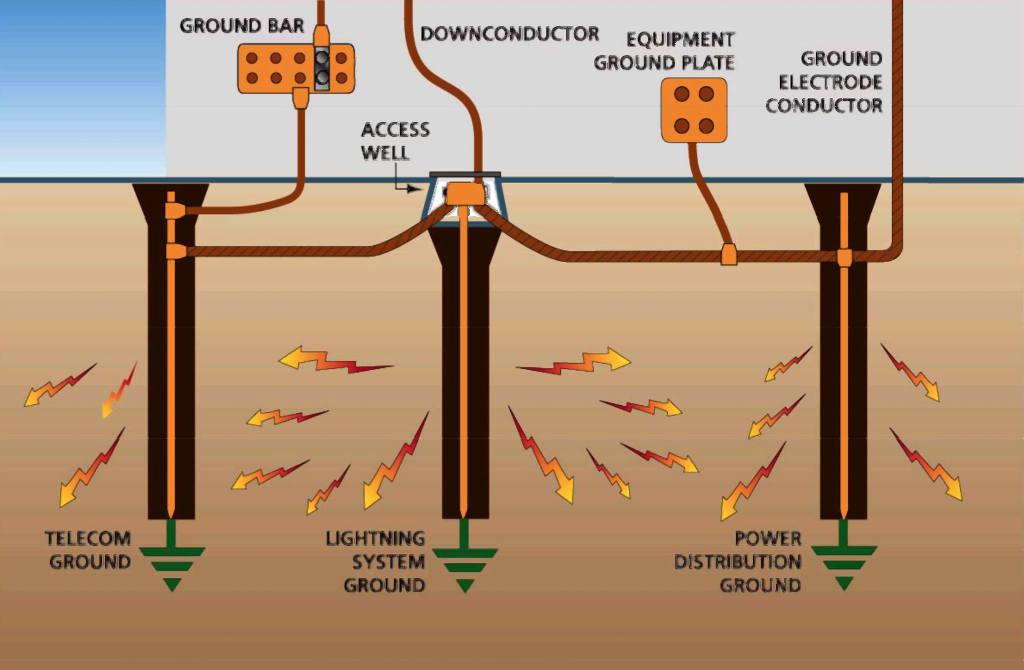

Minh họa bãi tiếp địa thoát sét
Kiểm tra và bảo trì cọc tiếp địa
1. Kiểm tra định kỳ
- Hệ thống tiếp địa, đặc biệt là cọc tiếp địa, cần được kiểm tra định kỳ để đảm bảo hiệu suất. Các kiểm tra định kỳ bao gồm đo điện trở đất, kiểm tra sự kết nối giữa cọc và các thiết bị, và xem xét tình trạng ăn mòn của cọc.
- Ví dụ, một công ty quản lý lưới điện sẽ thường xuyên thực hiện các kiểm tra định kỳ để đảm bảo rằng không có cọc tiếp địa nào bị hỏng hoặc mất tác dụng trong mạng lưới của mình.
2. Bảo trì và thay thế
- Trong trường hợp phát hiện bất kỳ vấn đề nào như mối nối kém chắc chắn, cọc bị ăn mòn hoặc tăng điện trở, việc bảo trì và thay thế cần được thực hiện ngay lập tức. Bảo trì có thể bao gồm việc làm sạch cọc, thay thế các kẹp nối hoặc thêm hóa chất dẫn điện để đảm bảo độ dẫn điện tốt nhất.
- Quá trình thay thế cọc bị hỏng cũng cần tuân thủ các bước lắp đặt cọc mới để đảm bảo hệ thống tiếp địa hoạt động ổn định và hiệu quả.
3. Ví dụ thực tế
Một ví dụ thực tế là trong các hệ thống tiếp địa của sân bay, nơi các cấu trúc và thiết bị đặc biệt dễ bị sét đánh. Hệ thống tiếp địa tại sân bay cần được kiểm tra và bảo trì thường xuyên để đảm bảo không có sự cố gây ra bởi sét đánh hoặc nhiễu điện. Việc bảo trì này không chỉ đảm bảo an toàn cho các chuyến bay mà còn bảo vệ toàn bộ các thiết bị phục vụ mặt đất và hành khách.
Kết luận
Cọc tiếp địa là một yếu tố quan trọng trong hệ thống điện, đóng vai trò bảo vệ con người và thiết bị khỏi các nguy cơ do rò điện và các sự cố liên quan đến điện. Từ việc hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động đến các loại cọc tiếp địa và quy trình lắp đặt, cũng như tầm quan trọng của việc kiểm tra và bảo trì, chúng ta có thể thấy rõ sự cần thiết và vai trò không thể thay thế của cọc tiếp địa trong cả phần dân dụng lẫn công nghiệp. Chính vì vậy, việc lựa chọn đúng loại cọc, lắp đặt chuẩn xác và bảo trì định kỳ là những yếu tố quan trọng để đảm bảo hệ thống tiếp địa hoạt động hiệu quả và an toàn nhất.
