Nghĩ đến những cây cầu trên cao ngoạn mục nối dài qua các thành phố sôi động hay những vùng ngoại ô yên bình, ta thấy chúng không chỉ là kỳ công kỹ thuật mà còn là kiến trúc mang tầm biểu tượng. Tuy nhiên, những cấu trúc này, vì đặc thù chiều cao và vị trí nổi bật, dễ trở thành mục tiêu của các hiện tượng tự nhiên nghiêm trọng, điển hình là sét đánh. Do vậy, việc thiết kế và triển khai các giải pháp chống sét hiệu quả cho cầu trên cao là một yêu cầu cấp thiết, đảm bảo an toàn cho cả công trình và con người.

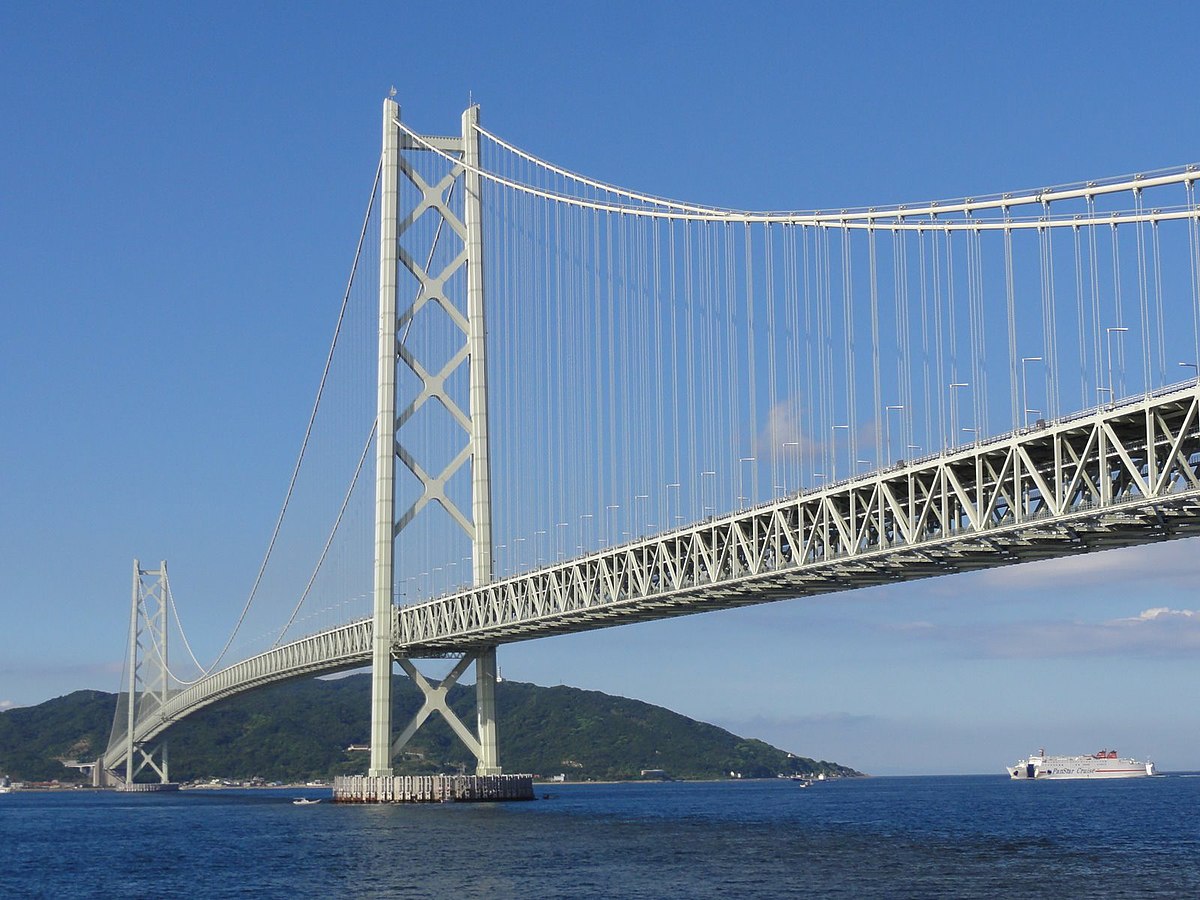

Cầu trên ao Akashi Kaikyō
Cấu trúc cơ bản của hệ thống chống sét cho cầu trên cao
Trước tiên, cần hiểu về các thành phần cơ bản cấu thành hệ thống chống sét. Thông thường, một hệ thống chống sét cho cầu trên cao sẽ bao gồm ba phần chính: các cột thu sét, dây dẫn sét và hệ thống tiếp đất.
Loại cột thu sét được sử dụng phải đảm bảo khả năng chịu được tác động của dòng điện cao khi sét đánh. Về bản chất, các cột thu sét hoạt động như một điểm thu hút dòng sét, dẫn dòng điện xuống đất thông qua các dây dẫn sét.
Dây dẫn sét phải được làm từ vật liệu dẫn điện tốt, có độ bền cao, thường là đồng hoặc thép mạ kẽm. Chúng cần phải có tiết diện lớn để chịu được dòng điện cao và độ bền cơ học tốt để không bị đứt gãy trong quá trình sử dụng.
Hệ thống tiếp đất đóng vai trò không kém phần quan trọng. Tất cả dòng điện sét sẽ được truyền xuống đất thông qua hệ thống này. Do đó, cần đảm bảo hệ thống tiếp đất có điện trở thấp và khả năng phân tán điện nhanh để giảm nguy cơ sét đánh lan sang các khu vực lân cận.
Phương án thiết kế và triển khai hệ thống chống sét
Việc thiết kế hệ thống chống sét cho cầu trên cao đòi hỏi phải tuân thủ các tiêu chuẩn và quy chuẩn kỹ thuật hiện hành. Một trong những tiêu chuẩn phổ biến là IEC 62305, quy định các yêu cầu chi tiết về bảo vệ các công trình khỏi tác động của sét.
Trong giai đoạn thiết kế, cần tiến hành phân tích rủi ro đánh giá khả năng bị sét đánh của cầu. Điều này giúp xác định số lượng và vị trí đặt các cột thu sét sao cho tối ưu nhất.
Chẳng hạn, nếu cầu nằm trong khu vực có mật độ sét đánh cao, việc đặt nhiều cột thu sét dọc theo chiều dài cầu là cần thiết. Các cột này không chỉ đặt tại các điểm cao nhất của cầu mà còn ở các điểm chịu nhiều tác động như trụ cầu. Điển hình như cây cầu Cường Dương ở Trung Quốc được thiết kế với hệ thống chống sét phức tạp, có cột thu sét đặt ở mọi trụ cầu, nơi dòng điện sét được dẫn dắt qua các dây dẫn xuống hệ thống tiếp đất lớn được xây dựng sâu trong lòng đất.
Lắp đặt cột thu lôi
Cột thu lôi là một thành phần quan trọng trong hệ thống chống sét. Cột thu lôi có thể được lắp đặt ở các vị trí cao nhất trên cầu, chẳng hạn như trên các trụ cầu, để thu hút sét và dẫn nó xuống đất một cách an toàn. Cột thu lôi cần được làm từ vật liệu có độ dẫn điện cao như đồng hoặc nhôm.

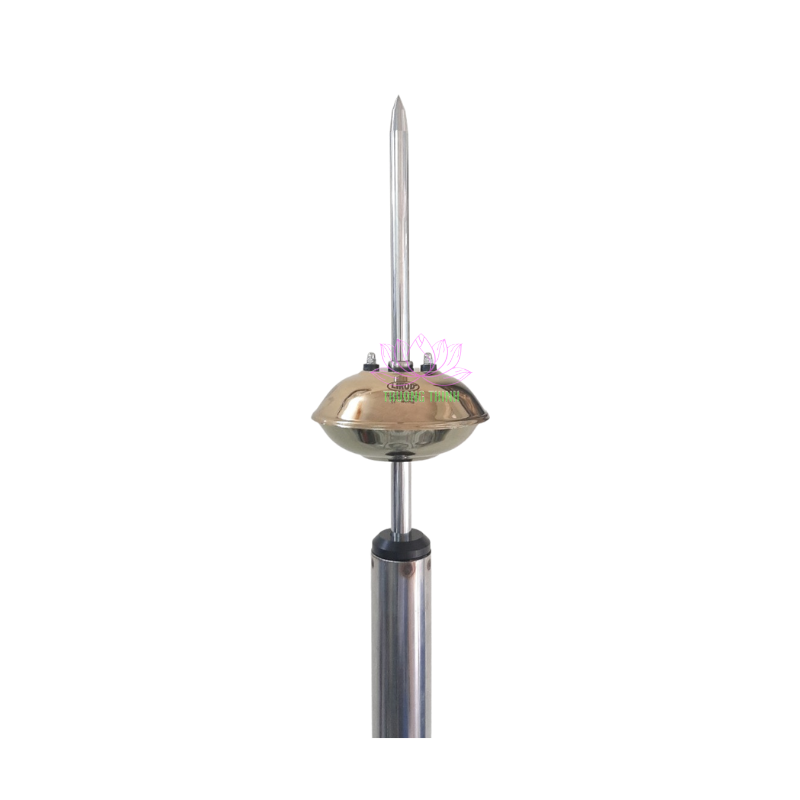

Kim thu sét (Cột thu lôi)
Sử dụng dây dẫn thoát sét
Dây dẫn thoát sét sẽ kết nối cột thu lôi với hệ thống nối đất. Dây dẫn này cần có độ bền cao, chống ăn mòn và khả năng dẫn điện tốt. Đồng thời, hệ thống dây dẫn cần được bố trí hợp lý để giảm thiểu nguy cơ gây ra cháy nổ hoặc hư hỏng cầu khi sét đánh.

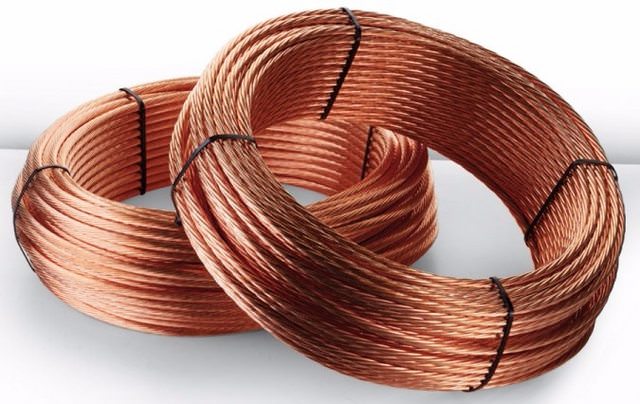

Dây thoát sét
Hệ thống nối đất
Hệ thống nối đất (Cọc tiếp địa) là một phần không thể thiếu của giải pháp chống sét. Hệ thống này giúp dẫn sét từ cột thu lôi xuống mặt đất, phân tán năng lượng sét một cách an toàn. Việc sử dụng các thanh nối đất (grounding rods) chất lượng cao như thanh nối đất Ram Ratna có thể cải thiện hiệu quả của hệ thống nối đất.

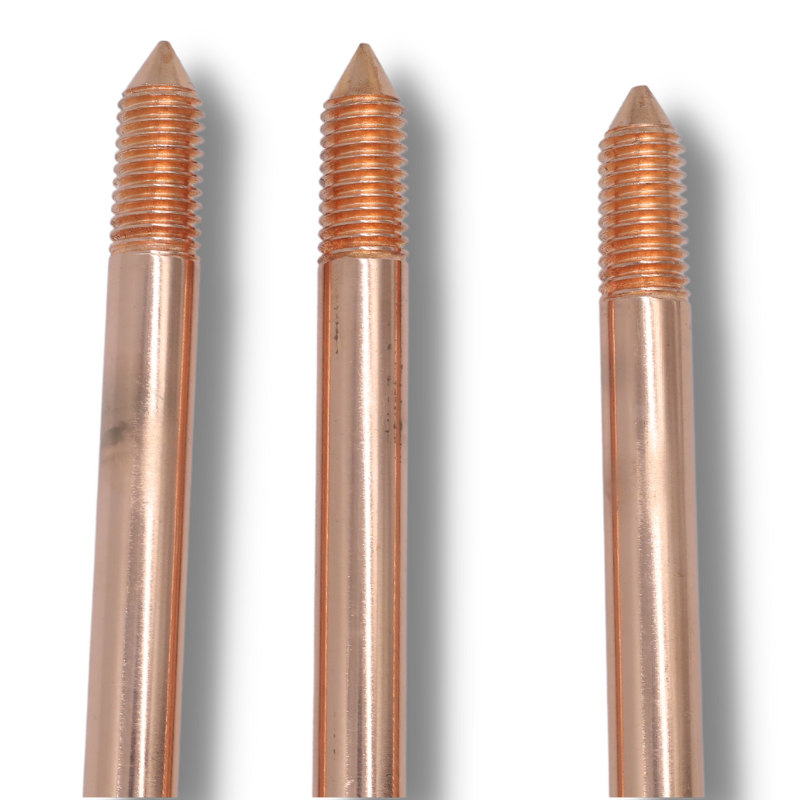

Cọc tiếp địa mạ đồng Ram Ratna
Sử dụng vật liệu giảm điện trở đất
Để tăng cường hiệu quả của hệ thống nối đất, việc sử dụng các vật liệu giảm điện trở đất là rất quan trọng. Các hợp chất giảm điện trở này giúp giảm điện trở của đất, từ đó nâng cao khả năng dẫn điện và đảm bảo an toàn khi có sét đánh.
Chất giảm điện trở đất Ram Ratna
Kiểm tra và bảo dưỡng định kỳ
Hệ thống chống sét cần được kiểm tra và bảo dưỡng định kỳ để đảm bảo hoạt động ổn định. Việc này bao gồm kiểm tra các điểm nối, cột thu lôi, dây dẫn và hệ thống nối đất để phát hiện và khắc phục kịp thời những hư hỏng hoặc suy giảm hiệu suất.
Các vật liệu và công nghệ mới trong hệ thống chống sét
Với sự phát triển không ngừng của công nghệ, các giải pháp chống sét ngày càng được cải tiến về cả hiệu quả lẫn độ bền. Ví dụ, sử dụng các vật liệu mới như hợp kim đồng – niken giúp tăng khả năng dẫn điện và chống ăn mòn, kéo dài tuổi thọ hệ thống.
Công nghệ hàn nhiệt là một trong những phương pháp tiên tiến giúp kết nối các thành phần của hệ thống chống sét một cách hiệu quả. Phương pháp này sử dụng nhiệt sinh ra từ phản ứng hoá học để tạo ra các mối hàn chắc chắn, dẫn điện tốt và có tuổi thọ cao.
Một ví dụ thực tế là việc sử dụng hợp kim đồng – niken và công nghệ hàn nhiệt trong hệ thống chống sét của cầu Akashi Kaikyō ở Nhật Bản. Đây là cây cầu treo dài nhất thế giới, với hệ thống chống sét hiện đại đảm bảo an toàn tuyệt đối trước các hiện tượng thời tiết khắc nghiệt.
Bảo trì và kiểm tra định kỳ hệ thống chống sét
Sau khi triển khai hệ thống chống sét, việc bảo trì và kiểm tra định kỳ là vô cùng quan trọng. Các tư vấn và chuyên gia khuyến cáo nên tiến hành kiểm tra định kỳ ít nhất một lần mỗi năm để đảm bảo hiệu lực của hệ thống.
Quá trình kiểm tra gồm việc đo điện trở của hệ thống tiếp đất, kiểm tra tình trạng của các cột thu sét và dây dẫn sét. Nên sử dụng các thiết bị đo chuyên dụng để đánh giá chính xác nhất. Nếu phát hiện bất kỳ sự cố hoặc dấu hiệu xuống cấp nào, cần tiến hành sửa chữa ngay lập tức để tránh rủi ro tiềm ẩn.
Một ví dụ điển hình về sự quan trọng của việc bảo trì là sự cố sét đánh vào cầu Bãi Cháy ở Việt Nam. Dù cầu được lắp hệ thống chống sét, nhưng do không được kiểm tra định kỳ, một số dây dẫn đã bị hỏng dẫn đến việc sét đánh xuyên qua và gây hư hỏng cho cầu.
Đánh giá hiệu quả và tính kinh tế của hệ thống chống sét
Việc đánh giá hiệu quả và tính kinh tế của hệ thống chống sét cũng là một yếu tố quan trọng. Một hệ thống chống sét hiệu quả cần đảm bảo giảm thiểu rủi ro sét đánh nhưng cũng không được quá tốn kém về mặt kinh phí lắp đặt và bảo trì.
Phân tích chi phí-lợi ích giúp đưa ra các lựa chọn hợp lý về vật liệu, công nghệ và quy trình bảo trì. Ví dụ, dù hợp kim đồng – niken có chi phí cao hơn so với các vật liệu truyền thống, nhưng với tuổi thọ và khả năng dẫn điện tốt hơn, chúng mang lại hiệu quả kinh tế cao hơn trong dài hạn.
Ứng dụng mô hình và công cụ hiện đại trong thiết kế hệ thống chống sét
Công nghệ hiện đại như mô hình tính toán điện từ và công cụ thiết kế 3D cũng đang được ứng dụng rộng rãi trong việc thiết kế hệ thống chống sét. Những mô hình này có khả năng mô phỏng chi tiết nhất về cách mà hệ thống chống sét ứng phó với các cơn sét, từ đó tối ưu hóa từng chi tiết nhỏ nhất trong hệ thống.
Việc sử dụng phần mềm như AutoCAD, MATLAB giúp kỹ sư dễ dàng hơn trong việc lên kế hoạch, phân tích và điều chỉnh thiết kế sao cho phù hợp nhất với yêu cầu thực tế. Ví dụ, cầu Millau Viaduct ở Pháp đã sử dụng các công nghệ hiện đại này trong quá trình thiết kế hệ thống chống sét, giúp đảm bảo công trình luôn an toàn trước các hiện tượng thiên nhiên khắc nghiệt.
Kết luận
Hệ thống chống sét cho cầu trên cao không chỉ đơn thuần là một giải pháp kỹ thuật mà còn là yếu tố quyết định sự an toàn của công trình và người sử dụng. Việc thiết kế, triển khai và bảo trì hệ thống cần được thực hiện một cách bài bản, dựa trên các tiêu chuẩn kỹ thuật cao và ứng dụng công nghệ hiện đại. Chỉ có như vậy mới đảm bảo các cây cầu, biểu tượng của sự phát triển và vươn lên, đứng vững trước mọi thách thức của tự nhiên.
