Giới Thiệu
1. Tầm Quan Trọng Của Hệ Thống Chống Sét
1.1. Bảo Vệ Tài Sản Và Cơ Sở Hạ Tầng
Sét có thể gây ra những thiệt hại nghiêm trọng cho các công trình và cơ sở hạ tầng. Khi sét đánh vào một tòa nhà, các dòng điện cực mạnh và nhiệt độ cao có thể gây ra:
- Cháy nổ: Sét có thể kích hoạt các vụ cháy hoặc nổ, đặc biệt khi đánh vào các vật liệu dễ cháy hoặc các khu vực có chứa khí dễ cháy.
- Hư hỏng cấu trúc: Sét có thể làm nứt, vỡ hoặc hư hỏng các phần của cấu trúc tòa nhà, ảnh hưởng đến tính toàn vẹn và an toàn của công trình.
- Hư hỏng thiết bị điện tử: Các thiết bị điện tử và hệ thống điện trong tòa nhà dễ bị hư hỏng do dòng điện đột ngột và mạnh từ sét. Điều này có thể dẫn đến mất mát dữ liệu và hỏng hóc thiết bị quan trọng.
1.2. Đảm Bảo An Toàn Cho Con Người
Sét không chỉ gây ra thiệt hại vật chất mà còn đe dọa đến tính mạng con người. Các tình huống nguy hiểm bao gồm:
- Sét đánh trực tiếp: Khi sét đánh trực tiếp vào người, có thể gây tử vong hoặc thương tích nghiêm trọng như bỏng, tổn thương nội tạng, và các chấn thương khác.
- Sét lan truyền qua hệ thống dẫn điện: Sét có thể truyền qua hệ thống dây dẫn điện hoặc các đường ống kim loại, gây nguy hiểm cho những người tiếp xúc với các vật liệu này.
1.3. Giảm Thiểu Gián Đoạn Hoạt Động
Các vụ sét đánh không chỉ gây thiệt hại trực tiếp mà còn có thể gây ra các gián đoạn nghiêm trọng cho hoạt động của doanh nghiệp và cuộc sống hàng ngày:
- Mất điện: Sét có thể gây mất điện trên diện rộng, làm gián đoạn hoạt động của các doanh nghiệp, cơ quan và hộ gia đình.
- Mất dữ liệu và hỏng hóc hệ thống: Các công ty sử dụng hệ thống máy tính và thiết bị điện tử sẽ gặp rủi ro mất dữ liệu và hỏng hóc thiết bị nếu không có biện pháp bảo vệ chống sét hiệu quả.
1.4. Tuân Thủ Quy Định Pháp Lý Và Bảo Hiểm
Việc lắp đặt hệ thống chống sét không chỉ là vấn đề an toàn mà còn liên quan đến các quy định pháp lý và yêu cầu bảo hiểm:
- Tuân thủ quy định pháp luật: Ở nhiều quốc gia, việc lắp đặt hệ thống chống sét là bắt buộc đối với các công trình xây dựng mới hoặc các công trình có nguy cơ cao bị sét đánh.
- Yêu cầu bảo hiểm: Nhiều công ty bảo hiểm yêu cầu các công trình phải có hệ thống chống sét đạt tiêu chuẩn quốc tế để được bảo hiểm hoặc để giảm phí bảo hiểm.
1.5. Lợi Ích Kinh Tế Dài Hạn
Dù chi phí ban đầu để lắp đặt hệ thống chống sét có thể khá cao, nhưng các lợi ích kinh tế dài hạn bao gồm:
- Giảm chi phí sửa chữa và thay thế: Hệ thống chống sét hiệu quả giúp giảm thiểu hư hỏng, từ đó giảm chi phí sửa chữa và thay thế các thiết bị và cấu trúc bị hư hỏng.
- Giảm rủi ro kinh doanh: Đảm bảo hoạt động liên tục của doanh nghiệp bằng cách giảm nguy cơ gián đoạn do sét đánh.
1.6. Tăng Uy Tín Và Độ Tin Cậy
Các công trình được trang bị hệ thống chống sét đạt tiêu chuẩn quốc tế thường được đánh giá cao về mức độ an toàn và tin cậy, từ đó:
- Tăng uy tín: Chủ sở hữu công trình có thể nâng cao uy tín với khách hàng, đối tác và cộng đồng.
- Thu hút đầu tư: Các nhà đầu tư có xu hướng tin tưởng và đầu tư vào các công trình được bảo vệ an toàn và tuân thủ các tiêu chuẩn quốc tế.
Như vậy, hệ thống chống sét không chỉ đóng vai trò quan trọng trong việc bảo vệ tài sản và con người mà còn góp phần đảm bảo hoạt động liên tục, tuân thủ quy định pháp lý và mang lại lợi ích kinh tế dài hạn.
2. Lý Do Cần Tuân Thủ Tiêu Chuẩn Quốc Tế
2.1. Đảm Bảo An Toàn Tối Đa
Các tiêu chuẩn quốc tế về hệ thống chống sét được phát triển dựa trên những nghiên cứu khoa học và thực nghiệm kỹ lưỡng. Việc tuân thủ các tiêu chuẩn này giúp đảm bảo rằng hệ thống chống sét được thiết kế và lắp đặt để cung cấp mức độ bảo vệ tối đa:
- Hiệu quả bảo vệ: Các tiêu chuẩn quốc tế như IEC 62305, NFPA 780, và UL 96A đưa ra các hướng dẫn chi tiết về thiết kế và lắp đặt hệ thống chống sét, đảm bảo rằng mọi thành phần của hệ thống đều hoạt động hiệu quả.
- Kiểm soát rủi ro: Tuân thủ các tiêu chuẩn này giúp kiểm soát và giảm thiểu các rủi ro liên quan đến sét đánh, từ đó bảo vệ con người và tài sản.
2.2. Tăng Độ Tin Cậy Và Độ Bền Của Hệ Thống
Hệ thống chống sét được thiết kế theo các tiêu chuẩn quốc tế có độ tin cậy và độ bền cao hơn:
- Chất lượng vật liệu và thiết bị: Các tiêu chuẩn quốc tế quy định rõ ràng về chất lượng vật liệu và thiết bị phải được sử dụng trong hệ thống chống sét, đảm bảo rằng chúng có thể chịu được các điều kiện khắc nghiệt và sử dụng lâu dài.
- Phương pháp lắp đặt và bảo trì: Các hướng dẫn chi tiết về phương pháp lắp đặt và bảo trì giúp hệ thống chống sét hoạt động ổn định và bền vững theo thời gian.
2.3. Tuân Thủ Quy Định Pháp Luật
Nhiều quốc gia có quy định pháp luật yêu cầu các công trình phải tuân thủ các tiêu chuẩn quốc tế về chống sét:
- Yêu cầu bắt buộc: Ở nhiều nơi, việc không tuân thủ các tiêu chuẩn quốc tế có thể dẫn đến việc không được cấp phép xây dựng hoặc bị phạt hành chính.
- Bảo vệ pháp lý: Tuân thủ các tiêu chuẩn giúp chủ đầu tư và nhà thầu có cơ sở pháp lý vững chắc khi đối diện với các vấn đề pháp lý liên quan đến sét đánh và bảo vệ công trình.
2.4. Yêu Cầu Của Các Công Ty Bảo Hiểm
Các công ty bảo hiểm thường yêu cầu các công trình phải tuân thủ các tiêu chuẩn quốc tế về hệ thống chống sét để được bảo hiểm hoặc để hưởng mức phí bảo hiểm ưu đãi:
- Giảm phí bảo hiểm: Hệ thống chống sét được thiết kế và lắp đặt theo tiêu chuẩn quốc tế có thể giúp giảm phí bảo hiểm nhờ vào việc giảm thiểu rủi ro thiệt hại do sét đánh.
- Điều kiện bảo hiểm: Nhiều hợp đồng bảo hiểm yêu cầu các công trình phải có hệ thống chống sét đạt tiêu chuẩn quốc tế để được bảo hiểm.
2.5. Hiệu Quả Kinh Tế Dài Hạn
Việc tuân thủ các tiêu chuẩn quốc tế không chỉ mang lại lợi ích về an toàn mà còn có hiệu quả kinh tế dài hạn:
- Giảm chi phí bảo trì và sửa chữa: Hệ thống chống sét đạt tiêu chuẩn quốc tế thường ít gặp sự cố và cần ít bảo trì, từ đó giảm chi phí sửa chữa và bảo dưỡng.
- Giảm thiệt hại và tổn thất: Hệ thống chống sét hiệu quả giúp giảm thiểu các thiệt hại và tổn thất do sét đánh, từ đó bảo vệ tài sản và giảm thiệt hại kinh tế.
2.6. Nâng Cao Uy Tín Và Hình Ảnh
Các công trình tuân thủ tiêu chuẩn quốc tế về hệ thống chống sét thường được đánh giá cao và có uy tín tốt hơn:
- Đánh giá cao từ khách hàng và đối tác: Việc tuân thủ tiêu chuẩn quốc tế cho thấy cam kết của chủ đầu tư về an toàn và chất lượng, từ đó tăng uy tín với khách hàng và đối tác.
- Tạo niềm tin cho nhà đầu tư: Các nhà đầu tư có xu hướng tin tưởng và đầu tư vào các công trình được thiết kế và xây dựng theo tiêu chuẩn quốc tế, đảm bảo an toàn và chất lượng.
2.7. Đáp Ứng Các Yêu Cầu Quốc Tế
Đối với các dự án quốc tế hoặc các công trình có yếu tố nước ngoài, việc tuân thủ các tiêu chuẩn quốc tế là cần thiết để đáp ứng các yêu cầu và tiêu chuẩn của các đối tác và thị trường quốc tế:
- Hợp tác quốc tế: Các đối tác và nhà thầu quốc tế thường yêu cầu tuân thủ các tiêu chuẩn quốc tế để đảm bảo tính đồng bộ và an toàn cho các dự án hợp tác.
- Mở rộng thị trường: Tuân thủ tiêu chuẩn quốc tế giúp các công trình và doanh nghiệp dễ dàng mở rộng thị trường và hoạt động kinh doanh trên phạm vi quốc tế.
Như vậy, tuân thủ các tiêu chuẩn quốc tế về hệ thống chống sét không chỉ đảm bảo an toàn, tin cậy và hiệu quả mà còn giúp đáp ứng các yêu cầu pháp lý, bảo hiểm, và nâng cao uy tín cũng như cơ hội kinh doanh trên thị trường quốc tế.
3. Tổng Quan Về Các Tiêu Chuẩn Quốc Tế Liên Quan
3.1. Tiêu Chuẩn IEC (International Electrotechnical Commission)
IEC 62305 là bộ tiêu chuẩn quốc tế quan trọng nhất về bảo vệ chống sét cho các công trình. Bộ tiêu chuẩn này bao gồm nhiều phần, trong đó có các nội dung chính như sau:
- IEC 62305-1: Nguyên tắc chung
- Xác định các nguyên tắc cơ bản về bảo vệ chống sét, bao gồm cả định nghĩa và phân loại sét, cũng như các phương pháp bảo vệ.
- Đề cập đến việc đánh giá rủi ro và các biện pháp cần thiết để bảo vệ con người, cấu trúc và hệ thống điện.
- IEC 62305-2: Quản lý rủi ro
- Cung cấp hướng dẫn chi tiết về việc đánh giá và quản lý rủi ro do sét đánh.
- Đưa ra các phương pháp tính toán để xác định mức độ rủi ro và các biện pháp bảo vệ cần thiết.
- IEC 62305-3: Bảo vệ vật lý và hệ thống điện
- Hướng dẫn về thiết kế và lắp đặt hệ thống bảo vệ chống sét cho các cấu trúc và hệ thống điện.
- Đưa ra các yêu cầu kỹ thuật cho các thành phần của hệ thống chống sét, bao gồm cột thu lôi, dây dẫn, và hệ thống tiếp đất.
- IEC 62305-4: Bảo vệ các hệ thống điện và điện tử trong cấu trúc
- Tập trung vào việc bảo vệ các hệ thống điện và điện tử bên trong công trình khỏi tác động của sét.
- Đưa ra các phương pháp bảo vệ như sử dụng bộ chống sét lan truyền và các biện pháp che chắn.
3.2. Tiêu Chuẩn NFPA (National Fire Protection Association)
NFPA 780 là tiêu chuẩn của Hoa Kỳ về lắp đặt hệ thống chống sét. Tiêu chuẩn này cung cấp các hướng dẫn chi tiết về thiết kế, lắp đặt, và bảo trì hệ thống chống sét:
- Quy định về cột thu lôi và dây dẫn
- Hướng dẫn về vị trí và lắp đặt cột thu lôi, dây dẫn và hệ thống tiếp đất để đảm bảo hiệu quả bảo vệ tối đa.
- Yêu cầu kỹ thuật cho các thành phần
- Đưa ra các yêu cầu cụ thể cho các thành phần của hệ thống chống sét, bao gồm vật liệu và kích thước của dây dẫn và cột thu lôi.
- Quy trình kiểm tra và bảo trì
- Hướng dẫn về kiểm tra và bảo trì định kỳ hệ thống chống sét để đảm bảo hệ thống hoạt động hiệu quả và an toàn.
3.3. Tiêu Chuẩn UL (Underwriters Laboratories)
UL 96A là tiêu chuẩn của Hoa Kỳ về lắp đặt hệ thống chống sét. Tiêu chuẩn này cung cấp các yêu cầu chi tiết về thiết kế, lắp đặt và bảo trì hệ thống chống sét:
- Yêu cầu về thiết kế hệ thống
- Hướng dẫn về thiết kế hệ thống chống sét, bao gồm các yêu cầu về cột thu lôi, dây dẫn, và hệ thống tiếp đất.
- Quy định về lắp đặt
- Đưa ra các quy định chi tiết về quy trình lắp đặt các thành phần của hệ thống chống sét, đảm bảo chúng được lắp đặt đúng cách và hoạt động hiệu quả.
- Bảo trì và kiểm tra
- Hướng dẫn về các quy trình bảo trì và kiểm tra định kỳ để đảm bảo hệ thống chống sét luôn trong tình trạng hoạt động tốt.
3.4. Các Tiêu Chuẩn Quốc Tế Khác
Ngoài các tiêu chuẩn chính kể trên, còn có một số tiêu chuẩn quốc tế khác liên quan đến bảo vệ chống sét, bao gồm:
- BS EN 62305: Tiêu chuẩn của Anh Quốc, tương tự IEC 62305, cung cấp các hướng dẫn chi tiết về thiết kế và lắp đặt hệ thống chống sét.
- AS/NZS 1768: Tiêu chuẩn của Úc và New Zealand về bảo vệ chống sét, bao gồm các yêu cầu và hướng dẫn cho việc bảo vệ các công trình và hệ thống điện.
3.5. Tầm Quan Trọng Của Việc Tuân Thủ Các Tiêu Chuẩn Quốc Tế
Việc tuân thủ các tiêu chuẩn quốc tế không chỉ đảm bảo an toàn và hiệu quả của hệ thống chống sét mà còn mang lại nhiều lợi ích khác như:
- Đảm bảo chất lượng: Các tiêu chuẩn quốc tế giúp đảm bảo rằng hệ thống chống sét được thiết kế và lắp đặt đúng cách, sử dụng các vật liệu và thiết bị chất lượng cao.
- Giảm thiểu rủi ro pháp lý: Tuân thủ các tiêu chuẩn quốc tế giúp đảm bảo rằng hệ thống chống sét đáp ứng các yêu cầu pháp luật và giảm thiểu rủi ro pháp lý.
- Tăng cường uy tín: Các công trình tuân thủ các tiêu chuẩn quốc tế thường được đánh giá cao về mặt an toàn và chất lượng, từ đó tăng cường uy tín và niềm tin của khách hàng và đối tác.
Như vậy, việc hiểu và tuân thủ các tiêu chuẩn quốc tế về hệ thống chống sét là cần thiết để đảm bảo an toàn, hiệu quả, và uy tín cho các công trình và hệ thống điện.
Nguyên Lý Hoạt Động Của Hệ Thống Chống Sét
1. Định Nghĩa và Phân Loại Sét
1.1. Định Nghĩa Sét
Sét là hiện tượng phóng điện tự nhiên xảy ra trong khí quyển, chủ yếu xuất hiện trong các cơn dông khi có sự chênh lệch điện thế lớn giữa các đám mây hoặc giữa đám mây và mặt đất. Quá trình này diễn ra khi điện trường trong không khí đủ mạnh để ion hóa các phân tử khí, tạo ra một đường dẫn ion hóa mà dòng điện có thể chảy qua. Sét thường đi kèm với ánh sáng chói lóa (tia chớp) và âm thanh (tiếng sấm).
1.2. Phân Loại Sét
Sét có thể được phân loại dựa trên các tiêu chí khác nhau, nhưng phổ biến nhất là dựa trên hướng phóng điện và hình thức tác động. Dưới đây là các loại sét chính:
1.2.1. Dựa Trên Hướng Phóng Điện
- Sét Đánh Thẳng (Direct Strike): Đây là loại sét đánh trực tiếp vào các đối tượng trên mặt đất, như công trình, cây cối, người và các thiết bị khác. Loại sét này có khả năng gây thiệt hại nghiêm trọng nhất do dòng điện mạnh truyền trực tiếp vào đối tượng.
- Sét Đánh Từ Đám Mây Sang Đám Mây (Cloud-to-Cloud Lightning): Hiện tượng phóng điện giữa các đám mây, thường không gây thiệt hại trực tiếp cho các công trình và con người trên mặt đất, nhưng có thể ảnh hưởng đến các máy bay và thiết bị bay khác.
- Sét Đánh Trong Đám Mây (Intra-Cloud Lightning): Hiện tượng phóng điện trong cùng một đám mây, phổ biến nhất trong các cơn dông. Loại sét này không tác động trực tiếp đến mặt đất nhưng có thể gây nhiễu loạn điện từ (EMI) ảnh hưởng đến các thiết bị điện tử.
- Sét Đánh Từ Đám Mây Xuống Đất (Cloud-to-Ground Lightning): Là loại sét phổ biến, trong đó dòng điện phóng từ đám mây xuống mặt đất. Đây là loại sét nguy hiểm nhất đối với con người và các công trình xây dựng.
1.2.2. Dựa Trên Hình Thức Tác Động
- Sét Lan Truyền (Indirect Strike): Sét không đánh trực tiếp vào công trình nhưng tạo ra các xung điện từ lan truyền qua hệ thống dây dẫn hoặc các vật liệu dẫn điện khác, gây hư hỏng cho các thiết bị điện và điện tử.
- Sét Cảm Ứng (Induced Lightning): Xảy ra khi một tia sét đánh gần một đường dây dẫn, tạo ra một trường điện từ biến đổi nhanh chóng, gây ra dòng điện cảm ứng trên đường dây này. Dòng điện cảm ứng này có thể làm hỏng các thiết bị điện tử nhạy cảm.
1.2.3. Dựa Trên Hình Thức Hiện Thị
- Sét Nhiệt (Heat Lightning): Sét xảy ra ở khoảng cách xa và không nghe thấy tiếng sấm. Ánh sáng của tia chớp có thể được nhìn thấy, nhưng tiếng sấm bị ngăn cản bởi khoảng cách lớn và không khí hấp thụ âm thanh.
- Sét Hạt (Ball Lightning): Hiện tượng sét hiếm gặp xuất hiện dưới dạng một quả cầu sáng nhỏ bay lơ lửng trong không khí. Sét hạt có thể tồn tại trong vài giây và di chuyển theo nhiều hướng khác nhau.
1.3. Tác Động Của Sét
Sét có thể gây ra nhiều thiệt hại và ảnh hưởng nghiêm trọng đến con người và công trình:
- Thiệt hại về cấu trúc: Sét đánh thẳng có thể gây hỏng hóc nghiêm trọng cho các công trình xây dựng, phá hủy cấu trúc và gây ra các vụ cháy nổ.
- Thiệt hại về thiết bị điện: Sét lan truyền và cảm ứng có thể làm hỏng các thiết bị điện và điện tử, gây mất dữ liệu và ngừng hoạt động của các hệ thống quan trọng.
- Nguy hiểm đối với con người: Sét có thể gây tử vong hoặc thương tích nặng cho con người khi bị đánh trực tiếp hoặc khi tiếp xúc với các vật dẫn điện bị sét đánh.
1.4. Kết Luận
Hiểu rõ định nghĩa và phân loại sét là cơ sở quan trọng để thiết kế và lắp đặt hệ thống chống sét hiệu quả. Các hệ thống chống sét được thiết kế để bảo vệ công trình và con người khỏi các loại sét khác nhau, giảm thiểu thiệt hại và nguy cơ mà sét gây ra. Việc phân loại sét giúp xác định các biện pháp bảo vệ phù hợp, từ đó tăng cường hiệu quả của hệ thống chống sét trong việc bảo vệ tài sản và tính mạng con người.
2. Cơ Chế Bảo Vệ Của Hệ Thống Chống Sét
Hệ thống chống sét được thiết kế để bảo vệ công trình và con người khỏi những thiệt hại do sét gây ra. Cơ chế bảo vệ của hệ thống chống sét bao gồm nhiều thành phần và phương pháp khác nhau, đảm bảo hiệu quả bảo vệ tối đa. Dưới đây là chi tiết về các cơ chế bảo vệ của hệ thống chống sét:
2.1. Cơ Chế Thu Sét
Cơ chế thu sét là quá trình hấp thụ và dẫn dòng điện sét xuống đất một cách an toàn. Các thành phần chính của cơ chế này bao gồm:
- Cột Thu Lôi (Lightning Rod): Được đặt ở vị trí cao nhất của công trình để hấp thụ sét và dẫn nó xuống đất. Cột thu lôi thường được làm bằng kim loại có độ dẫn điện cao, như đồng hoặc nhôm.
- Hệ Thống Dẫn Xuống (Down Conductor): Kết nối cột thu lôi với hệ thống tiếp đất, giúp dẫn dòng điện từ sét xuống đất. Dây dẫn xuống phải có khả năng chịu được dòng điện lớn và phải được lắp đặt sao cho không gây ra các tia lửa điện nguy hiểm.
2.2. Cơ Chế Phân Tán Dòng Điện
Sau khi sét được thu bởi cột thu lôi và dẫn xuống bởi hệ thống dẫn xuống, dòng điện từ sét cần phải được phân tán ra đất một cách an toàn để tránh gây hại cho công trình và con người. Cơ chế này bao gồm:
- Hệ Thống Tiếp Đất (Grounding System): Gồm các cọc tiếp đất và dây nối đất, giúp phân tán dòng điện từ sét ra đất. Hệ thống tiếp đất cần phải đảm bảo điện trở đất đủ thấp để dòng điện có thể dễ dàng truyền vào đất mà không gây nguy hiểm.
2.3. Cơ Chế Bảo Vệ Lan Truyền
Sét lan truyền có thể gây hư hỏng cho các thiết bị điện và điện tử thông qua các xung điện từ lan truyền qua hệ thống dây dẫn. Cơ chế bảo vệ lan truyền bao gồm:
- Thiết Bị Chống Sét Lan Truyền (Surge Protection Devices - SPD): Được lắp đặt trong hệ thống điện để bảo vệ các thiết bị điện và điện tử khỏi tác động của sét lan truyền và cảm ứng. SPD hoạt động bằng cách hấp thụ và làm giảm các xung điện áp cao do sét gây ra, bảo vệ các thiết bị khỏi hư hỏng.
2.4. Cơ Chế Bảo Vệ Nội Bộ
Ngoài việc bảo vệ bên ngoài công trình, hệ thống chống sét còn bao gồm các biện pháp bảo vệ nội bộ nhằm giảm thiểu tác động của sét đến các hệ thống và thiết bị bên trong công trình. Các biện pháp này bao gồm:
- Thiết Kế Che Chắn Điện Từ (Electromagnetic Shielding): Sử dụng các vật liệu che chắn để bảo vệ các thiết bị điện tử nhạy cảm khỏi tác động của trường điện từ do sét gây ra. Che chắn điện từ có thể được thực hiện bằng cách sử dụng các tấm kim loại hoặc lưới kim loại xung quanh các thiết bị cần bảo vệ.
- Hệ Thống Nối Đất (Bonding and Grounding Systems): Kết nối các phần kim loại của công trình và các thiết bị điện vào hệ thống tiếp đất chung để đảm bảo rằng không có chênh lệch điện thế nguy hiểm giữa các phần này khi sét đánh.
2.5. Các Thành Phần Chính Của Hệ Thống Chống Sét
Hệ thống chống sét hiệu quả bao gồm các thành phần chính sau:
- Cột Thu Lôi (Lightning Rod): Thu sét và dẫn dòng điện sét xuống đất.
- Dây Dẫn Xuống (Down Conductor): Kết nối cột thu lôi với hệ thống tiếp đất.
- Hệ Thống Tiếp Đất (Grounding System): Phân tán dòng điện sét ra đất an toàn.
- Thiết Bị Chống Sét Lan Truyền (SPD): Bảo vệ hệ thống điện và điện tử khỏi xung điện áp cao.
- Hệ Thống Nối Đất Nội Bộ (Bonding System): Đảm bảo kết nối an toàn giữa các phần kim loại của công trình và hệ thống tiếp đất.
3. Các Thành Phần Chính Của Hệ Thống Chống Sét
Hệ thống chống sét bao gồm một loạt các thành phần quan trọng, mỗi thành phần đóng vai trò đặc biệt trong việc bảo vệ công trình và con người khỏi nguy cơ của sét. Dưới đây là mô tả chi tiết về các thành phần chính của hệ thống chống sét:
3.1. Cột Thu Lôi (Lightning Rod)
Cột thu lôi, hay còn gọi là cột chống sét, là thành phần quan trọng nhất của hệ thống chống sét. Chức năng chính của cột thu lôi là thu hút sét và dẫn nó xuống đất một cách an toàn. Cột thu lôi thường được đặt ở vị trí cao nhất của công trình để tăng khả năng thu hút sét. Cột thu lôi thường được làm từ các vật liệu dẫn điện tốt như đồng hoặc nhôm và được kết nối với hệ thống tiếp đất.
3.2. Dây Dẫn Xuống (Down Conductor)
Dây dẫn xuống là thành phần kết nối cột thu lôi với hệ thống tiếp đất. Nhiệm vụ của dây dẫn xuống là dẫn dòng điện từ sét từ cột thu lôi xuống đất một cách an toàn và hiệu quả. Dây dẫn xuống thường được làm từ vật liệu dẫn điện tốt như đồng hoặc nhôm và phải được lắp đặt sao cho không gây ra các tia lửa điện nguy hiểm.

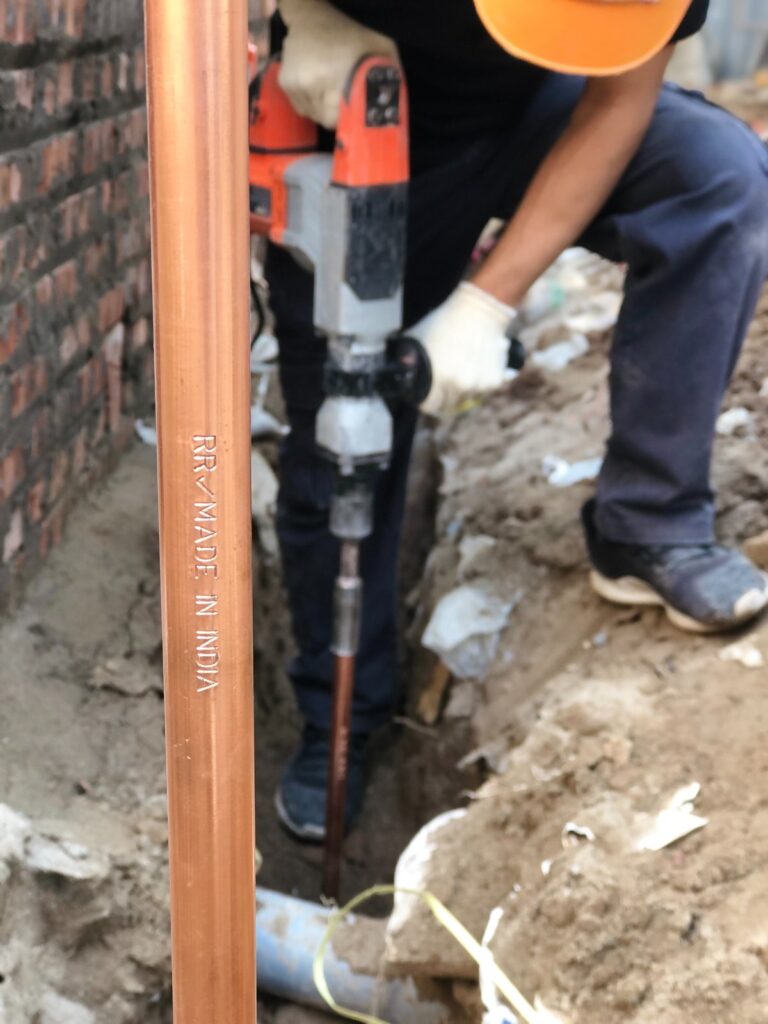

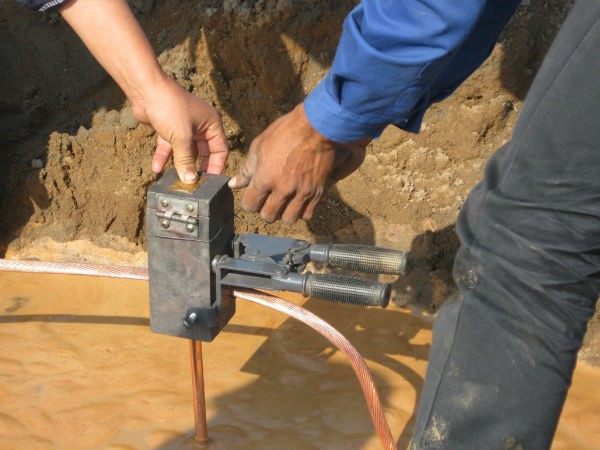

3.3. Hệ Thống Tiếp Đất (Grounding System)
Hệ thống tiếp đất là một phần quan trọng của hệ thống chống sét, giúp phân tán dòng điện từ sét ra đất một cách an toàn. Hệ thống tiếp đất bao gồm các cọc tiếp đất và dây nối đất, được kết nối với dây dẫn xuống từ cột thu lôi. Đối với hiệu suất tốt nhất, hệ thống tiếp đất cần có điện trở đất thấp để dòng điện có thể dễ dàng truyền vào đất mà không gây nguy hiểm.
3.4. Thiết Bị Chống Sét Lan Truyền (Surge Protection Devices - SPD)
Thiết bị chống sét lan truyền (SPD) được sử dụng để bảo vệ hệ thống điện và điện tử khỏi tác động của sét lan truyền và cảm ứng. SPD hoạt động bằng cách hấp thụ và làm giảm các xung điện áp cao do sét gây ra, bảo vệ các thiết bị khỏi hư hỏng. SPD thường được lắp đặt tại các điểm nối của hệ thống điện và điện tử, như trong hộp điện, tủ điện, và gần các thiết bị nhạy cảm.
3.5. Hệ Thống Nối Đất Nội Bộ (Bonding System)
Hệ thống nối đất nội bộ đảm bảo kết nối an toàn giữa các phần kim loại của công trình và hệ thống tiếp đất. Điều này giúp đảm bảo rằng không có chênh lệch điện thế nguy hiểm giữa các phần của công trình khi sét đánh. Hệ thống này bao gồm các dây nối đất và kết nối kim loại được lắp đặt kỹ lưỡng trong toàn bộ hệ thống điện và kết cấu của công trình.
Tiêu Chuẩn Quốc Tế Về Hệ Thống Chống Sét
1. Tiêu Chuẩn IEC (International Electrotechnical Commission)
IEC 62305: Chống Sét Cho Các Công Trình
- EC 62305-1: Nguyên tắc chung: Định nghĩa các khái niệm cơ bản và các nguyên tắc chung về bảo vệ chống sét.
- IEC 62305-2: Quản lý rủi ro: Cung cấp hướng dẫn về đánh giá và quản lý rủi ro liên quan đến sét.
- IEC 62305-3: Bảo vệ vật lý và hệ thống điện: Hướng dẫn thiết kế và lắp đặt hệ thống bảo vệ chống sét cho các công trình và hệ thống điện.
- IEC 62305-4: Bảo vệ các hệ thống điện và điện tử trong cấu trúc: Tập trung vào bảo vệ các hệ thống điện và điện tử bên trong công trình khỏi tác động của sét.
2. Tiêu Chuẩn NFPA (National Fire Protection Association)
NFPA 780: Tiêu Chuẩn Về Hệ Thống Chống Sét
- Quy định về cột thu lôi và dây dẫn: Hướng dẫn về vị trí và lắp đặt cột thu lôi, dây dẫn và hệ thống tiếp đất để đảm bảo hiệu quả bảo vệ tối đa.
- Yêu cầu kỹ thuật cho các thành phần: Đưa ra các yêu cầu cụ thể cho các thành phần của hệ thống chống sét, bao gồm vật liệu và kích thước của dây dẫn và cột thu lôi.
- Quy trình kiểm tra và bảo trì: Hướng dẫn về kiểm tra và bảo trì định kỳ hệ thống chống sét để đảm bảo hệ thống hoạt động hiệu quả và an toàn.
3. Tiêu Chuẩn UL (Underwriters Laboratories)
UL 96A: Tiêu Chuẩn Về Lắp Đặt Hệ Thống Chống Sét
- Yêu cầu về thiết kế hệ thống: Hướng dẫn về thiết kế hệ thống chống sét, bao gồm các yêu cầu về cột thu lôi, dây dẫn, và hệ thống tiếp đất.
- Quy định về lắp đặt: Đưa ra các quy định chi tiết về quy trình lắp đặt các thành phần của hệ thống chống sét, đảm bảo chúng được lắp đặt đúng cách và hoạt động hiệu quả.
- Bảo trì và kiểm tra: Hướng dẫn về các quy trình bảo trì và kiểm tra định kỳ để đảm bảo hệ thống chống sét luôn trong tình trạng hoạt động tốt.
Thiết Kế Hệ Thống Chống Sét
1. Đánh Giá Rủi Ro và Khảo Sát Địa Điểm
Quá trình thiết kế hệ thống chống sét bắt đầu bằng việc đánh giá rủi ro và khảo sát địa điểm của công trình. Điều này bao gồm việc xác định các yếu tố có thể ảnh hưởng đến nguy cơ sét, như tần suất mưa sét, vị trí địa lý, môi trường xung quanh, cấu trúc công trình, và các yếu tố khác như điện trường và hệ thống điện trong công trình. Đánh giá này cũng xác định các khu vực quan trọng cần bảo vệ và đặc điểm địa hình, điều kiện thời tiết, và các yếu tố khác có thể ảnh hưởng đến hiệu suất của hệ thống chống sét.
2. Lựa Chọn Thiết Bị và Vật Liệu
Sau khi đánh giá rủi ro, tiếp theo là lựa chọn thiết bị và vật liệu phù hợp cho hệ thống chống sét. Việc này bao gồm việc chọn cột thu lôi, dây dẫn xuống, hệ thống tiếp đất, và các thiết bị chống sét phù hợp với yêu cầu cụ thể của công trình. Các thiết bị phải tuân thủ các tiêu chuẩn kỹ thuật và an toàn, và phải được lắp đặt đúng cách để đảm bảo hiệu quả cao nhất. Sự lựa chọn này cần phải xem xét các yếu tố như độ bền, tuổi thọ, khả năng chịu môi trường và chi phí.
3. Thiết Kế Hệ Thống Tiếp Đất
Hệ thống tiếp đất đóng vai trò quan trọng trong việc phân tán dòng điện từ sét ra môi trường. Thiết kế hệ thống tiếp đất đòi hỏi tính toán kỹ lưỡng về điện trở đất, vị trí và độ sâu của các cọc tiếp đất, và kết nối giữa các cọc tiếp đất và các thành phần khác của hệ thống chống sét. Một hệ thống tiếp đất hiệu quả giúp giảm thiểu nguy cơ từ sét và bảo vệ tốt hơn cho công trình và người dùng. Các phương pháp phổ biến cho thiết kế hệ thống tiếp đất bao gồm tiêu chuẩn đất, đo đạc độ sâu và tính toán điện trở đất, và xác định vị trí và kích thước của các cọc tiếp đất.
4. Thiết Kế Hệ Thống Bảo Vệ Bên Ngoài
Hệ thống bảo vệ bên ngoài bao gồm cột thu lôi và dây dẫn xuống, có nhiệm vụ thu hút sét và dẫn nó điều khiển xuống đất một cách an toàn. Thiết kế hệ thống bảo vệ bên ngoài cần xác định vị trí và số lượng cột thu lôi cần thiết, cũng như cách kết nối chúng với hệ thống tiếp đất và các thành phần khác của hệ thống chống sét. Các cột thu lôi phải được đặt ở các vị trí chiến lược trên mặt công trình để tối ưu hóa khả năng thu hút sét và đảm bảo hiệu suất bảo vệ cao nhất.
5. Thiết Kế Hệ Thống Bảo Vệ Bên Trong
Ngoài việc bảo vệ bên ngoài, hệ thống chống sét cũng cần được thiết kế để bảo vệ các thiết bị và hạ tầng bên trong công trình khỏi tác động của sét. Điều này có thể bao gồm việc sử dụng thiết bị chống sét lan truyền (SPD) và thiết kế hệ thống điện và điện tử sao cho chúng có khả năng chịu sét và ngăn chặn các hậu quả xấu xảy ra. Thiết kế hệ thống bảo vệ bên trong cần xem xét vị trí và cách kết nối của các SPD và thiết bị bảo vệ khác, cũng như các yếu tố bảo vệ khác như đo
