Cách lắp đặt chống sét van 24kV và 35kV

21/01/2025 | Kiều Trang

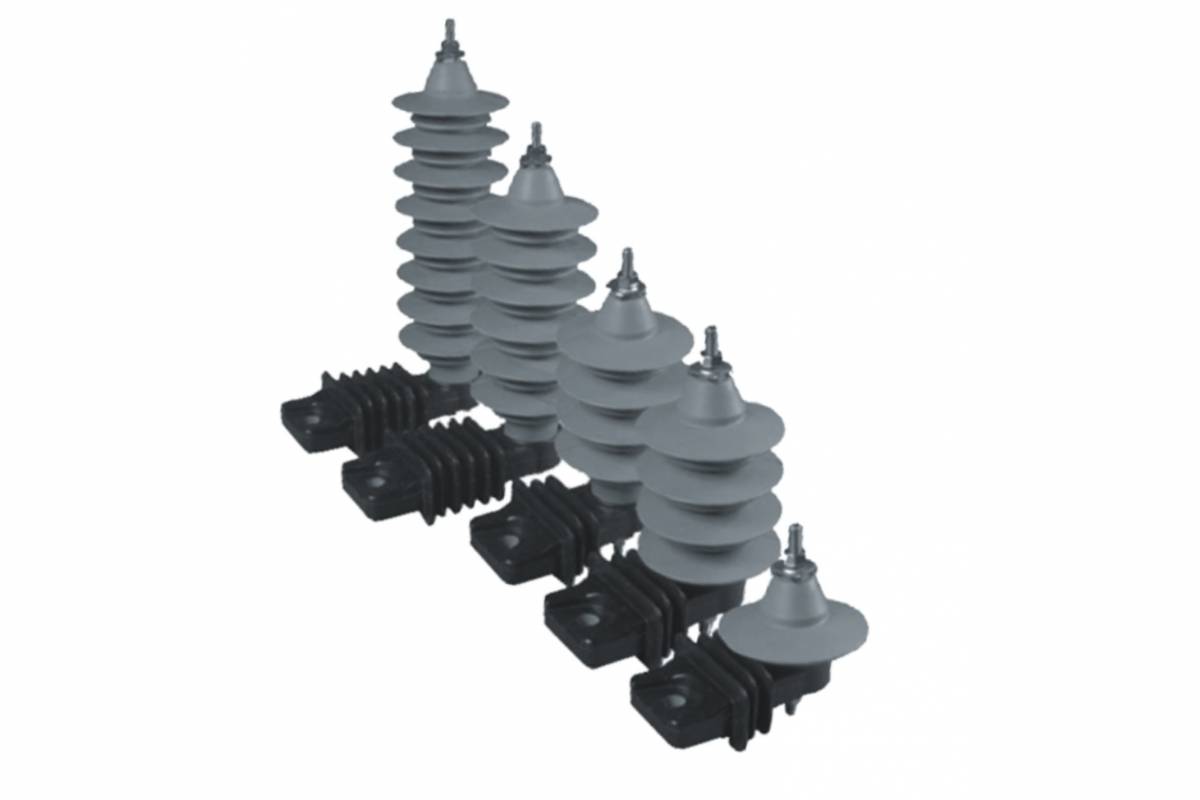

Việc lắp đặt chống sét van (surge arrester) 24kV và 35kV đòi hỏi sự tuân thủ chặt chẽ các quy trình kỹ thuật và yêu cầu an toàn cao để đảm bảo thiết bị hoạt động hiệu quả và bảo vệ hệ thống điện khỏi các tác động của sét. Dưới đây là hướng dẫn chi tiết từng bước trong quá trình lắp đặt.

1. Chuẩn bị trước khi lắp đặt

Trước khi tiến hành lắp đặt, cần chuẩn bị đầy đủ thiết bị và công cụ cần thiết.

Trước hết, cần kiểm tra tất cả các thiết bị chống sét van để đảm bảo rằng chúng không bị hư hỏng hoặc nứt vỡ. Các yếu tố như điện áp danh định và dòng điện rò của chống sét van cần được kiểm tra kỹ lưỡng để đảm bảo rằng chúng phù hợp với hệ thống điện hiện có. Bạn cần đảm bảo rằng chống sét van có điện áp định mức cao hơn mức điện áp làm việc của hệ thống điện mà bạn sẽ lắp đặt, nhằm tránh rủi ro gây hư hại cho thiết bị.

Các dụng cụ cần thiết để thực hiện lắp đặt bao gồm kìm, cờ lê, tua vít, thiết bị đo điện trở đất (megger), và các thiết bị bảo hộ lao động như găng tay cách điện, giày cách điện, và mũ bảo hộ. Những dụng cụ này sẽ giúp việc lắp đặt được thực hiện một cách an toàn và chính xác.

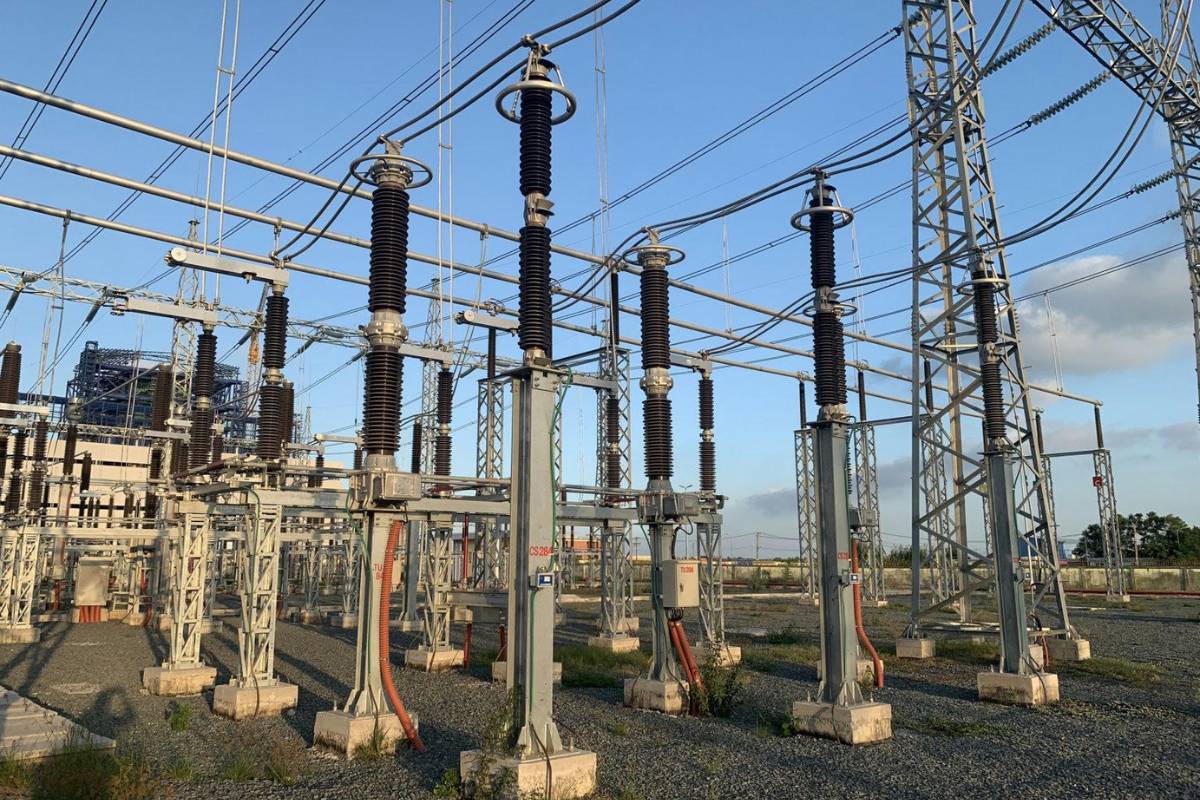

Về vị trí lắp đặt, bạn cần chọn nơi phù hợp, gần với thiết bị cần bảo vệ như máy biến áp, máy cắt, tụ bù hoặc các đường dây điện cao áp. Vị trí này cần đảm bảo không bị ngập nước và thuận tiện cho việc kiểm tra, bảo dưỡng trong tương lai.

2. Quy trình lắp đặt

Bước 1: Lắp đặt phần cơ khí

Khi thực hiện lắp đặt chống sét van, điều đầu tiên cần làm là đảm bảo rằng thiết bị được gắn chặt trên giá đỡ hoặc cột cố định. Vị trí lắp đặt chống sét van cần phải có khoảng cách tối thiểu từ mặt đất (thường là khoảng 3m) để tránh tiếp xúc với con người và động vật. Điều này giúp đảm bảo an toàn trong suốt quá trình vận hành thiết bị. Giá đỡ hoặc giá đỡ cố định phải được kiểm tra kỹ càng để đảm bảo không có sự lỏng lẻo, và cần được nối đất tốt để tránh gây ra các sự cố do phóng điện không mong muốn.

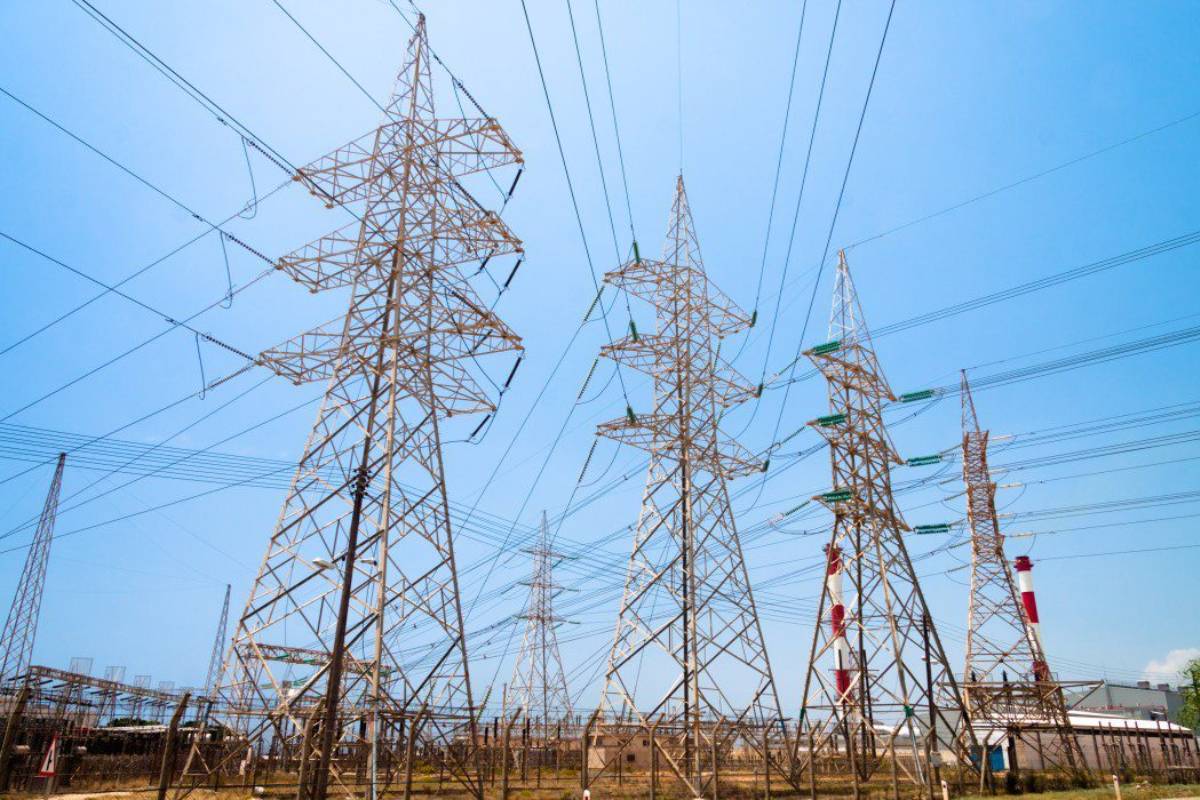

Bước tiếp theo là đảm bảo rằng khoảng cách cách điện giữa các phần dẫn điện của chống sét van và các thiết bị khác tuân thủ các tiêu chuẩn về an toàn điện. Theo các tiêu chuẩn quốc tế như IEC hoặc TCVN, khoảng cách cách điện là yếu tố quan trọng để ngăn ngừa hiện tượng phóng điện nguy hiểm giữa các bộ phận của thiết bị và môi trường xung quanh.

Bước 2: Nối dây dẫn

Sau khi lắp đặt phần cơ khí, bạn cần nối các dây dẫn từ chống sét van vào hệ thống điện. Đầu tiên, nối dây dẫn từ cực trên của chống sét van vào thiết bị cần bảo vệ. Đối với các hệ thống điện 24kV hoặc 35kV, cực trên của chống sét van sẽ nối vào đầu cực của máy biến áp, máy cắt hoặc đường dây điện cao áp, nơi dễ xảy ra các hiện tượng sét đánh hoặc phóng điện.

Tiếp theo, bạn cần nối cực dưới của chống sét van vào hệ thống tiếp đất. Đây là một bước rất quan trọng, bởi vì việc nối đất đảm bảo rằng điện áp cao gây ra bởi sét hoặc các xung điện khác sẽ được dẫn ra ngoài môi trường mà không gây hại cho các thiết bị điện. Dây nối đất phải có tiết diện lớn, thông thường là từ 35mm² trở lên, và cần được nối chắc chắn với các cực tiếp đất hoặc thanh nối đất đã được chuẩn bị trước. Khoảng cách từ dây nối đất đến các thiết bị cần bảo vệ phải ngắn nhất có thể để giảm thiểu điện trở và tối ưu hiệu quả hoạt động của chống sét van.

Bước 3: Kiểm tra hệ thống tiếp đất

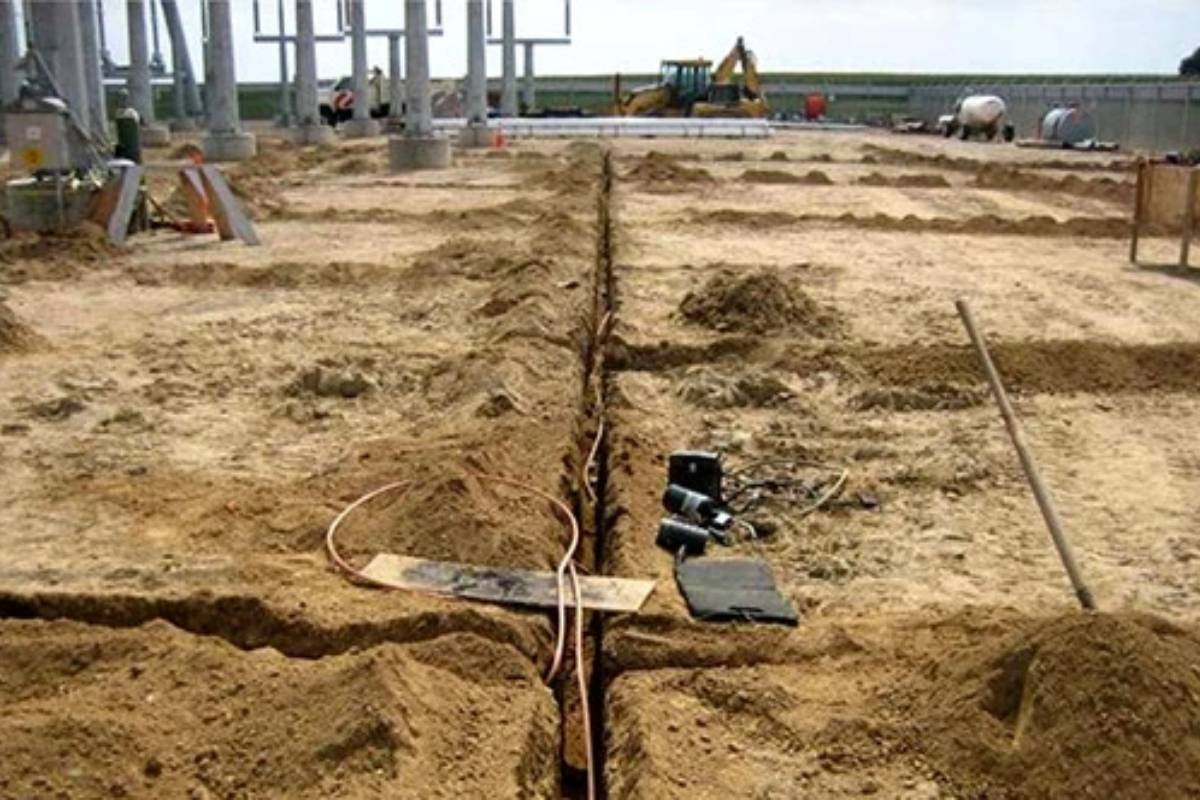

Kiểm tra hệ thống tiếp đất là một phần rất quan trọng trong việc lắp đặt chống sét van. Bạn cần sử dụng thiết bị đo điện trở đất (megger) để kiểm tra điện trở của hệ thống tiếp đất. Giá trị điện trở của hệ thống tiếp đất phải thấp hơn một mức nhất định, thông thường là dưới 4 ohms, để đảm bảo rằng dòng điện sét có thể được dẫn ra ngoài mà không làm hư hỏng hệ thống điện.

Hệ thống nối đất phải đảm bảo chắc chắn, các mối nối phải được siết chặt và đảm bảo không có bất kỳ sự lỏng lẻo nào. Điều này giúp tăng tính ổn định và độ bền của chống sét van.

Bước 4: Kiểm tra hoàn thiện và đóng điện

Sau khi hoàn thành tất cả các bước lắp đặt, bạn cần kiểm tra lại toàn bộ các mối nối và đảm bảo rằng mọi thứ đã được lắp đặt đúng cách. Sử dụng đồng hồ đo để kiểm tra điện áp rò rỉ và kiểm tra hoạt động của chống sét van. Đảm bảo rằng chống sét van có thể hoạt động bình thường và không có sự cố.

Khi đã kiểm tra xong, bạn có thể tiến hành đóng điện cho hệ thống và theo dõi hoạt động ban đầu của chống sét van. Trong thời gian đầu, cần theo dõi sự vận hành của hệ thống để đảm bảo rằng không có bất kỳ sự cố nào xảy ra.

3. Lưu ý an toàn

Khi thực hiện lắp đặt chống sét van, bạn cần tuân thủ các quy tắc an toàn nghiêm ngặt. Trước khi bắt đầu lắp đặt, cần ngắt toàn bộ điện của hệ thống để tránh nguy cơ bị điện giật. Đảm bảo rằng chỉ có những nhân viên có trình độ chuyên môn cao thực hiện công việc này. Không nên thực hiện công việc trong điều kiện thời tiết xấu như mưa hoặc giông sét, vì điều này có thể gây nguy hiểm cho người thực hiện.

Sau khi lắp đặt xong, cần thực hiện kiểm tra định kỳ để đảm bảo chống sét van vẫn hoạt động tốt và hiệu quả. Bảo dưỡng định kỳ giúp kéo dài tuổi thọ của thiết bị và đảm bảo an toàn cho hệ thống điện.

Hy vọng hướng dẫn trên giúp bạn có cái nhìn chi tiết về quy trình lắp đặt chống sét van. Nếu cần thêm thông tin hoặc hỗ trợ, đừng ngần ngại liên hệ
