Cách Đóng Cọc Tiếp Địa Đạt Tiêu Chuẩn

19/10/2022 | XNK Trường Thịnh

Việc đóng cọc tiếp địa đạt tiêu chuẩn là một phần không thể thiếu trong hệ thống bảo vệ kết cấu điện và an toàn thiết bị. Không chỉ đảm bảo hiệu quả hoạt động của hệ thống, mà còn giúp phòng ngừa và giảm thiểu rủi ro về tai nạn điện. Trong bối cảnh bảo vệ điện tử trở nên ngày càng quan trọng, việc thực hiện quy trình đóng cọc tiếp địa theo tiêu chuẩn cần có sự hiểu biết sâu sắc và thực hiện đúng cách.

Tầm Quan Trọng Của Cọc Tiếp Địa

Phòng Chống Rò Rỉ Điện

Một trong những chức năng quan trọng nhất của cọc tiếp địa là phòng chống rò rỉ điện. Khi hệ thống điện bị rò rỉ, điện thế rò có thể gây nguy hiểm cho con người và thiết bị xung quanh. Cọc tiếp địa giúp đưa dòng điện rò về đất, tránh cho thiết bị và con người bị sốc điện. Ví dụ, trong gia đình, nếu không có hệ thống tiếp địa, khi lớp cách điện của dây điện bị hỏng, dòng điện có thể gây chết người khi tiếp xúc. Do đó, cọc tiếp địa đóng vai trò như một "lối thoát" an toàn cho các dòng điện không mong muốn.

Bảo Vệ Thiết Bị Điện Tử

Cọc tiếp địa không chỉ bảo vệ con người mà còn bảo vệ các thiết bị điện tử trong nhà và công nghiệp. Những thiết bị như máy vi tính, tủ lạnh, máy giặt, và các hệ thống tự động hóa đều có thể bị hư hỏng do các sự cố về điện. Với cọc tiếp địa, các thiết bị này được bảo vệ khỏi hiện tượng điện áp đột ngột, giúp kéo dài tuổi thọ thiết bị và giảm thiểu chi phí sửa chữa. Chẳng hạn, trong trường hợp sét đánh, nếu không có cọc tiếp địa, dòng điện cao áp có thể phá hủy hệ thống điện của tòa nhà ngay lập tức.

Tuân Thủ Quy Chuẩn An Toàn

Việc đóng cọc tiếp địa còn là yêu cầu bắt buộc theo các quy chuẩn an toàn trong ngành điện. Các tiêu chuẩn quốc gia và quốc tế đều quy định rõ về yêu cầu kỹ thuật và phương pháp đóng cọc tiếp địa nhằm đảm bảo an toàn tối đa. Việc tuân thủ các quy chuẩn này không chỉ giúp đảm bảo an toàn cho người sử dụng mà còn tránh được các rủi ro pháp lý và bảo hiểm. Các công trình xây dựng lớn như bệnh viện, trung tâm thương mại đều phải có hệ thống tiếp địa đạt chuẩn để đảm bảo an toàn tối đa cho người dân và thiết bị.

Quy Trình Đóng Cọc Tiếp Địa

Chuẩn Bị Vật Liệu và Dụng Cụ

Trước khi tiến hành đóng cọc tiếp địa, bước chuẩn bị vật liệu và dụng cụ là cực kỳ quan trọng. Các vật liệu thường được sử dụng bao gồm: cọc đồng, cọc thép mạ kẽm, và cọc inox. Đồng là vật liệu tốt nhất do khả năng dẫn điện cao và chống ăn mòn tốt, nhưng giá thành khá cao. Cọc thép mạ kẽm cũng là một lựa chọn phổ biến do giá thành vừa phải và khả năng chịu ăn mòn tương đối tốt. Để thực hiện quá trình này, cần có các dụng cụ như búa tạ, máy khoan đất, dây đồng, và các thiết bị đo đạc như ampe kìm và đồng hồ vạn năng.

Lựa Chọn Vị Trí Đóng Cọc

Việc lựa chọn vị trí đóng cọc tiếp địa không thể làm qua loa được. Vị trí này phải đảm bảo không bị khô cằn, có độ ẩm đất đủ để đảm bảo tính dẫn điện cao. Vị trí gần nguồn nước ngầm hoặc có độ ẩm cao thường là lựa chọn lý tưởng. Nếu phải chọn vị trí trong các khu vực thành phố, cần tránh các khu vực có nền đất cứng hoặc có nhiều đá, vì việc đóng cọc sẽ gặp nhiều khó khăn. Ngoài ra, khoảng cách giữa các cọc tiếp địa cũng cần được xem xét kỹ lưỡng theo tiêu chuẩn để đảm bảo hiệu quả cao nhất.

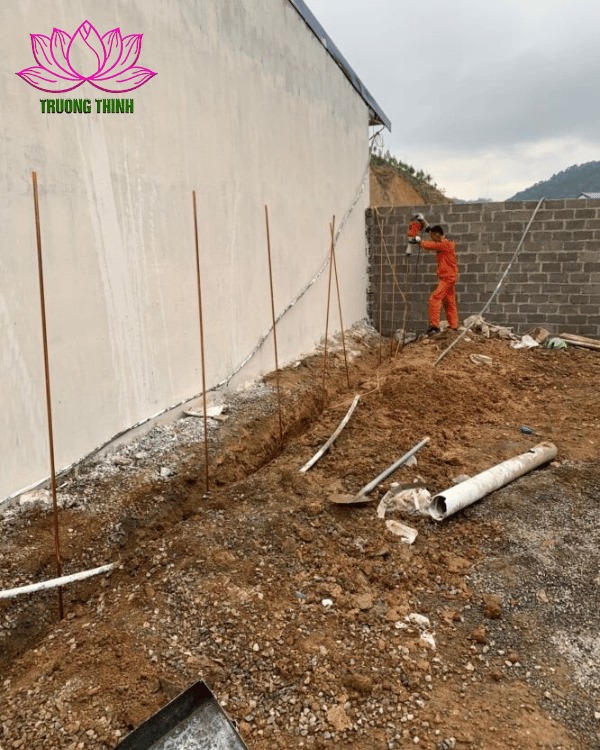

Thực Hiện Đóng Cọc

Sau khi đã chọn vị trí và chuẩn bị đầy đủ vật liệu và dụng cụ, bước tiếp theo là thực hiện việc đóng cọc. Đầu tiên, cần phải khoan một lỗ đất đến đủ chiều sâu theo tiêu chuẩn. Thường chiều sâu này dao động từ 1.5 đến 3 mét tùy vào loại đất và yêu cầu của hệ thống. Cọc được đóng thẳng đứng xuống lỗ khoan, lưu ý đặt cọc chắc chắn và đúng vị trí. Sau đó, sẽ sử dụng búa tạ để đóng cọc để đảm bảo cọc tiếp xúc tốt nhất với đất. Cuối cùng, nối đầu còn lại của cọc với hệ thống dây dẫn đưa dòng điện về đất.

Cách Đóng Cọc Tiếp Địa Chuẩn.

Mời các bạn cùng tham khảo 5 bước trong thi công bãi tiếp địa để nắm được cách sử dụng cọc tiếp địa đạt tiêu chuẩn:

  • Bước 1: Kiểm tra điện trở của đất tại công trình cần thi công bãi tiếp địa và kiểm tra cẩn thận trước khi đào để tránh các công trình ngầm như cáp ngầm, đường ống thoát nước, điện ngầm…

  • Bước 2: Đào rãnh sâu xuống đất tại vị trí cọc, chiều rộng 300mm – 500mm và độ sâu 600mm – 800mm theo bản vẽ thiết kế hoặc mặt bằng thực tế thi công.

  • Bước 3: Đối với những vị trí đóng cọc có công trình dưới lòng đất hay điện trở đất cao, cách sử dụng cọc tiếp địa chống sét chuẩn là phải đào giếng sâu 20m – 40m, đường kính khoảng từ 50mm – 80mm. Nơi có mặt bằng thi công hạn chế thì phải áp dụng phương pháp khoan giếng, đường kính giếng khoan từ 50mm – 80mm và độ sâu từ 20m – 40m, tùy theo độ sâu của mạch nước ngầm.

  • Bước 4: Đặt các cực điện tại những nơi quy định với vị trí đóng cọc sao cho khoảng cách gấp 2 lần độ dài cọc đóng xuống đất. Sau đó, cho cáp đồng dọc theo rãnh đã chuẩn bị và đổ hóa chất làm giảm điện trở đất theo cáp đồng. Nối dây dẫn với cọc tiếp địa trực tiếp từ kim xuống trung tâm cọc.

  • Bước 5: Lắp lại mặt bằng nơi cọc tiếp địa, dùng đồng hồ đo điện trở tiếp đất của hệ thống và điện trở cho phép là < 10Ω. Nếu kiểm tra điện trở cọc lớn hơn 10Ω phải cho thêm hóa chất giảm điện trở, làm thêm cọc tiếp địa. Sau đó, lấp đất phẳng lại như cũ rồi kiểm tra mối hàn.

Bảo Dưỡng Và Kiểm Tra Hệ Thống Tiếp Địa

Kiểm Tra Định Kỳ

Qua thời gian, hệ thống tiếp địa có thể bị hư hỏng hoặc giảm hiệu quả do nhiều nguyên nhân như ăn mòn, biến đổi cấu trúc đất, hoặc chịu tác động của các yếu tố môi trường khác. Việc kiểm tra định kỳ là cần thiết để đảm bảo hệ thống luôn hoạt động hiệu quả. Trong quá trình kiểm tra, cần đo điện trở của hệ thống tiếp địa bằng các thiết bị đo chuyên dụng như ampe kìm, đồng hồ vạn năng để đảm bảo rằng nó không vượt quá giới hạn cho phép. Ví dụ, đối với một hệ thống tiếp địa an toàn, điện trở thường phải dưới 10 ohm.

Bảo Dưỡng Cọc Tiếp Địa

Để duy trì hiệu quả của cọc tiếp địa, cần thực hiện bảo dưỡng định kỳ như làm sạch các phần tiếp xúc để tránh hiện tượng oxi hóa, ăn mòn. Nếu cọc bị ăn mòn nhiều, cần thay thế để đảm bảo hiệu quả tiếp địa. Trong trường hợp cọc tiếp địa đặt trong môi trường đặc biệt ăn mòn như gần biển hoặc khu công nghiệp có hoá chất, thời gian kiểm tra và bảo dưỡng cần được rút ngắn hơn. Các biện pháp như kiểm tra thiết bị bảo vệ ăn mòn (vỏ bọc, lớp mạ) cũng cần được thực hiện định kỳ.

Sửa Chữa Và Thay Thế

Nếu phát hiện ra các vấn đề trong quá trình kiểm tra, cần thực hiện biện pháp sửa chữa hoặc thay thế ngay lập tức. Đối với các cọc bị ăn mòn hoặc không đảm bảo điện trở tiếp địa, cần thay thế bằng cọc mới. Trong các trường hợp hệ thống bị hư hỏng do tác động từ bên ngoài như sét đánh, cần xác định lại toàn bộ hệ thống và thay thế những điểm bị hư hỏng. Đối với các hệ thống tiếp địa lớn, việc thay một phần cọc hoặc nối thêm cọc mới cũng cần được thực hiện cẩn thận để đảm bảo an toàn.

Những Tiêu Chuẩn Và Quy Định Chung

Tiêu Chuẩn Quốc Gia

Ở Việt Nam, tiêu chuẩn quốc gia TCVN 9358:2012 quy định rõ về yêu cầu kỹ thuật và phương pháp thử nghiệm cho hệ thống tiếp địa trong công trình xây dựng. Tiêu chuẩn này đưa ra các quy định chi tiết về vật liệu, chiều dài, và kích thước cọc tiếp địa, cũng như quy trình kiểm tra và nghiệm thu. Việc tuân thủ TCVN 9358:2012 giúp đảm bảo hệ thống tiếp địa đạt chất lượng và an toàn. Các yêu cầu này không chỉ đảm bảo hiệu quả làm việc của cọc tiếp địa mà còn phù hợp với điều kiện khí hậu và địa lý của Việt Nam.

Quy Định Quốc Tế

Ngoài tiêu chuẩn quốc gia, còn có các quy định quốc tế như tiêu chuẩn IEEE 81-2012 và IEC 62305 đề cập đến việc thiết kế và lắp đặt hệ thống tiếp địa. Tiêu chuẩn IEEE 81-2012 quy định về các phương pháp đo đạc và thiết kế hệ thống tiếp địa để đảm bảo an toàn điện. IEC 62305 liên quan đến bảo vệ tòa nhà và công trình khỏi sét đánh, và bao gồm cả phần thiết kế hệ thống tiếp địa. Việc tuân thủ các tiêu chuẩn quốc tế giúp hệ thống tiếp địa không chỉ an toàn mà còn đáp ứng được các yêu cầu về kỹ thuật và pháp lý khi xuất khẩu sản phẩm hoặc hợp tác quốc tế.

Ứng Dụng Của Các Tiêu Chuẩn

Áp dụng các tiêu chuẩn và quy định này trong thực tế đòi hỏi sự hiểu biết và kỹ năng chuyên môn. Trong thiết kế các tòa nhà cao tầng, khu công nghiệp, hay các công trình công cộng, việc tuân thủ các tiêu chuẩn này đảm bảo rằng hệ thống tiếp địa không chỉ hiệu quả mà còn an toàn tuyệt đối. Chẳng hạn, đối với các khu chế xuất, nơi có nhiều thiết bị tự động hóa và điện tử, việc áp dụng tiêu chuẩn IEEE 81-2012 đảm bảo rằng hệ thống tiếp địa đáp ứng các yêu cầu khắt khe nhất về an toàn điện. Hơn nữa, việc tuân thủ tiêu chuẩn còn giúp công trình dễ dàng được kiểm định và chứng nhận, mở ra cơ hội hợp tác và thu hút đầu tư quốc tế.

Những Lưu Ý Khi Đóng Cọc Tiếp Địa

Chọn Vật Liệu Đúng Loại

Việc chọn đúng loại vật liệu cho cọc tiếp địa là yếu tố tiên quyết để đảm bảo hiệu quả và độ bền của hệ thống. Như đã đề cập, các vật liệu như cọc đồng, thép mạ kẽm, inox, và composite mỗi loại có những ưu và nhược điểm riêng. Chẳng hạn, cọc đồng có độ dẫn điện cao nhưng giá thành đắt, trong khi thép mạ kẽm có giá mềm hơn nhưng khả năng chống ăn mòn không bằng. Tùy thuộc vào điều kiện thực tế và yêu cầu của công trình, chọn vật liệu phù hợp là điều cần thiết. Ví dụ, trong khu vực có độ ẩm cao, nên sử dụng cọc đồng hoặc composite để đảm bảo độ bền và hiệu quả.

Đảm Bảo Tiếp Xúc Tốt

Tiếp xúc giữa cọc tiếp địa và đất là yếu tố quyết định đến hiệu quả của hệ thống. Nếu tiếp xúc không tốt, cọc sẽ không thể dẫn dòng điện hiệu quả và ảnh hưởng đến toàn bộ hệ thống. Để đảm bảo tiếp xúc tốt, cần phải làm sạch khu vực tiếp xúc, chắc chắn rằng cọc được đặt sâu trong đất và nén chặt đất xung quanh cọc để cố định vị trí. Trong trường hợp đất khô cằn, có thể sử dụng thêm dung dịch muối để tăng cường độ dẫn điện của đất. Điều này đặc biệt quan trọng trong các khu vực đất cứng hoặc có điều kiện khắt khe về địa chất.

Hệ Thống Nối Đất

Hệ thống nối đất đóng vai trò quan trọng trong việc đảm bảo rằng toàn bộ hệ thống tiếp địa hoạt động đúng cách. Tất cả các cọc phải được nối một cách chắc chắn và hợp lý với hệ thống dây dẫn để đảm bảo rằng dòng điện có thể di chuyển một cách tự do từ cọc xuống đất. Sử dụng những vật liệu dẫn điện tốt như dây đồng để nối các cọc lại với nhau và đến hệ thống thiết bị là cần thiết. Kiểm tra thường xuyên hệ thống nối đất cũng đảm bảo rằng không có hiện tượng đứt gãy, rỉ sét hay tiếp xúc kém, đảm bảo cho hệ thống luôn hoạt động ổn định.

Những Khó Khăn Và Giải Pháp

Khó Khăn Về Địa Chất

Một trong những khó khăn lớn nhất khi đóng cọc tiếp địa là các điều kiện địa chất không thuận lợi như đất đá, đất sét cứng, hoặc đất khô cằn. Những điều kiện này không chỉ làm tăng chi phí và thời gian thi công mà còn ảnh hưởng đến hiệu quả làm việc của hệ thống. Một giải pháp khả thi là sử dụng các thiết bị khoan đặc biệt hoặc công nghệ đóng cọc hầm ngầm như đã đề cập để đảm bảo cọc tiếp xúc tốt với lớp đất. Ngoài ra, sử dụng các hợp chất hoá học như dung dịch muối để tăng độ dẫn điện của đất cũng là một biện pháp hiệu quả.

Khó Khăn Về Thời Tiết

Thời tiết là một yếu tố không thể kiểm soát nhưng ảnh hưởng rất lớn đến quá trình thi công và hiệu quả sau khi hoàn thiện của hệ thống cọc tiếp địa. Đặc biệt, trong những khu vực có khí hậu khô hoặc mưa nhiều, việc giữ cho cọc tiếp địa hoạt động hiệu quả đòi hỏi nhiều biện pháp bổ sung. Chẳng hạn, trong điều kiện khô hạn, cần thường xuyên kiểm tra và làm ẩm đất xung quanh cọc để đảm bảo độ dẫn điện. Trong điều kiện mưa nhiều, cần phải kiểm tra và bảo vệ cọc khỏi hiện tượng ăn mòn do nước ngầm hoặc các chất lượng hoá học trong nước.

Khó Khăn Về Nhân Lực

Để thi công hệ thống cọc tiếp địa đạt tiêu chuẩn, cần có đội ngũ nhân lực có tay nghề cao và hiểu biết chuyên sâu về kỹ thuật. Việc thiếu hụt nhân lực chất lượng là một thách thức lớn, đặc biệt là ở các khu vực vùng sâu, vùng xa. Giải pháp là cần tổ chức các khóa đào tạo, nâng cao kỹ năng cho công nhân thi công, đảm bảo họ nắm vững các quy trình và tiêu chuẩn cần thiết. Ngoài ra, việc sử dụng các công nghệ đo đạc và giám sát tự động cũng giúp giảm bớt yêu cầu về mặt nhân lực, kiểm soát chất lượng tốt hơn.

Kết Luận

Việc đóng cọc tiếp địa đạt tiêu chuẩn là một công việc đòi hỏi kỹ thuật cao và sự cẩn trọng. Từ việc chọn lựa vật liệu, xác định vị trí, thực hiện đóng cọc đến quá trình giám sát, bảo dưỡng, tất cả đều cần được thực hiện theo đúng quy trình và tiêu chuẩn để đảm bảo an toàn và hiệu quả. Với sự hỗ trợ của các công nghệ mới và hệ thống giám sát tự động, việc đóng cọc tiếp địa đang ngày càng trở nên dễ dàng và đáng tin cậy hơn. Tuy nhiên, việc đào tạo và nâng cao kỹ năng cho lực lượng lao động cũng là yếu tố không thể thiếu để duy trì chất lượng và an toàn cho hệ thống. Chúng ta cần liên tục cập nhật và ứng dụng những tiến bộ mới để hệ thống tiếp địa luôn hoạt động hiệu quả và đảm bảo an toàn cho con người và thiết bị.

FAQ

Làm thế nào để kiểm tra xem cọc tiếp địa có hoạt động hiệu quả không?

Kiểm tra đo điện trở của cọc tiếp địa bằng đồng hồ đo điện trở đất. Nếu điện trở dưới 10 ohm, hệ thống hoạt động tốt.

Tại sao cần sử dụng cọc đồng mà không dùng cọc thép thường?

Cọc đồng có khả năng dẫn điện tốt và chống ăn mòn cao hơn cọc thép, đảm bảo hiệu quả và độ bền dài lâu.

Tôi có thể tự lắp đặt cọc tiếp địa tại nhà không?

Có thể, nhưng cần hiểu rõ quy trình và tiêu chuẩn kỹ thuật; tốt hơn hết là nên thuê chuyên gia để đảm bảo an toàn.

Khoảng cách giữa các cọc tiếp địa cần phải là bao nhiêu?

Khoảng cách thường từ 3 đến 5 mét, tùy thuộc vào điều kiện đất và yêu cầu kỹ thuật của hệ thống.

Phải bảo dưỡng hệ thống tiếp địa bao lâu một lần?

Nên kiểm tra và bảo dưỡng hệ thống ít nhất mỗi
